4 Montage

In diesem Kapitel werden der Zugang zur A nschlussplatine
sowie die elektrischen Anschlüsse auf der Anschlusspla-
tine beschrieben.
WICHTIGE INFORMATION: Arbeiten an der Anschluss-
platine sind nur bei aufgetretenen Fehlern nötig, z. B.
einem Wechsel der Netz-Feinsicherung.
Sicherheitshinweise
GEFAHR
Personengefährdung durch elektrische Spannung!
Bei Montage- und Verdrahtungsarbeiten am Regler be-
steht die Gefährdung durch elektrische Spannung.
Diese Arbeiten dürfen am Regler nur im spannungsfreien
Zustand durchgeführt werden. Vor Beginn aller Arbeiten,
den entsprechenden Stromkreis spannungsfrei schalten,
gegen Wiedereinschalten sichern und auf Spannungsfrei-
heit prüfen.
4.1 Gehäuse öffnen
● Aufsatz der Station nach oben abziehen. Siehe Monta-
geanleitung „Solarsystem RATIOcompact", Kap. „Stö-
rungsbeseitigung".
● Fixierschraube lösen (s. Abb. 3).
1
13
A6
A7
A7
12
9
1 Triac-Ausgang 230 V
2 Netz-Feinsicherung
3 Steckeranschluss für Displayplatine
4 S tiftleiste mit Steckbrücke für die Regler-Funktionen
PWM oder 0 - 10 V
5 Universal-Schnittstellenbuchse für Peripheriegeräte
6 Buchsenleiste für Kombisensor VFS
7 Anschlüsse für Temperaturfühler-Eingänge

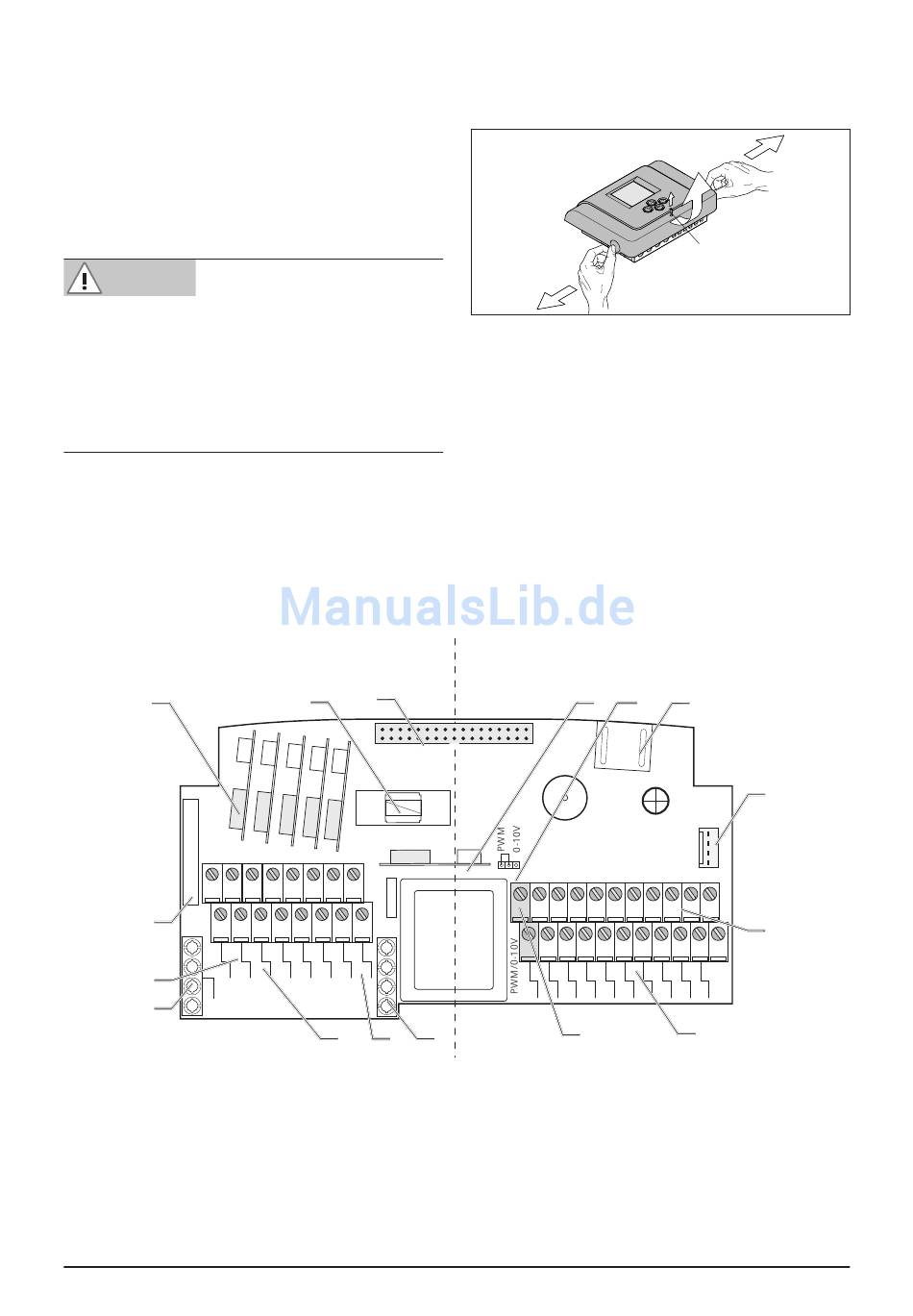

Abb. 4 Anschlussplatine RATIOcompact mit Klemmenbelegung für elektrische Anschlüsse
DE-XXX_RATIOcompact-Regler_TI-MA-BA-120214-1WA10218
230-V-Netzspannungsbereich
2
3
FUSE
A5 A4 A3 A2 A1 L1
N N N N N
N N
11
10
● Seitlich an den Verschlusslaschen ziehen.
● Nach Entriegelung das Gehäuseoberteil nach oben
klappen. Das Gehäuseoberteil rastet in der Endstel-
lung automatisch ein.
Abb. 3 Gehäuse des Reglers öffnen, 3 Fixierschraube
4.2 Aufbau der Anschlussplatine
Links auf der Anschlussplatine (s. Abb. 4) befinden sich
der 230-V-Netzanschluss, die 230-V-Ausgänge A1 bis A6
und der potenzialfreie Ausgang A7, der auch für 230-V-
Schaltaufgaben verwendet werden kann.
Rechts auf der Anschlussplatine befinden sich die Tem-
peraturfühler-Anschlüsse (Sicherheits-Kleinspannungs-
bereich).
Sicherheits-Kleinspannungsbereich
1
5X20
1 2 3 4
M M M M M M M M M M M
24
9
8 B ezeichnung / Position der einzelnen
Temperaturfühler-Eingänge/-Masse
9 Anschlüsse für Potenzial Erde (PE)
10 Netzanschluss (L1 und N)
11 Bezeichnung/Position der 230-V-Ausgänge
12 Anschlüsse für 230-V-Ausgänge
13 Potenzialfreies Relais (A7: Schließer)
24 Ausgang PWM/0 – 10 V (Signal und Masse)
3
4 5
6
7
5 6 7 8 9 10
8
5
