Ring-Redundanz
Anzeige im Feld „Operation":
forwarding: dieser Port ist eingeschaltet und hat einen Link.
blocked: dieser Port ist blockiert und hat einen Link
disabled: dieser Port ist ausgeschaltet
not-connected: dieser Port hat keinen Link.

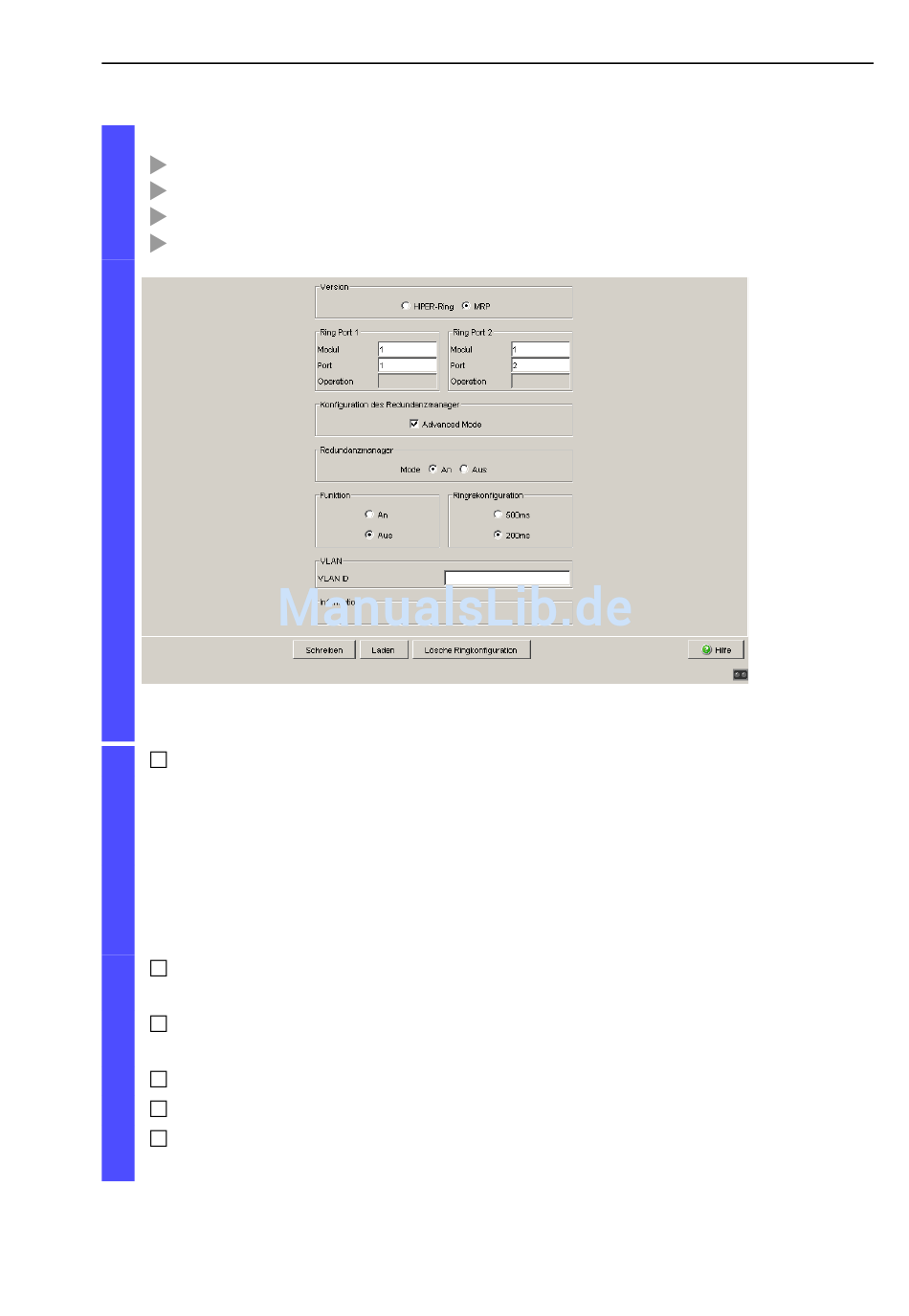

Abb. 12: Ring-Redundanz-Dialog
Wählen Sie im Rahmen „Ringrekonfiguration" 200 ms.
Hinweis: Wenn bei der Wahl von 200 ms für die Ringrekonfiguration
die Stabilität des Rings nicht den Anforderungen an Ihr Netz entspricht,
wählen Sie 500 ms.
Hinweis: Einstellungen im Rahmen „Ringrekonfiguration" sind aus-
schließlich bei Geräten die Sie als Ring-Manager konfiguriert haben
wirksam.
Schalten Sie unter „Konfiguration des Redundanzmanager" den
Advanced Mode ein.
Schalten Sie bei diesem Gerät den Ring Manager ein. Schalten Sie
bei keinem anderen Gerät im MRP-Ring den Ring-Manager ein.
Belassen Sie im Feld VLAN die VLAN-ID bei 0.
Schalten Sie die Funktion des MRP-Rings an.
Klicken Sie auf „Schreiben", um den Eintrag in der Konfiguration
flüchtig zu speichern.
