Spanning Tree
Diameter = 7
1 2
1 2
Age = 5

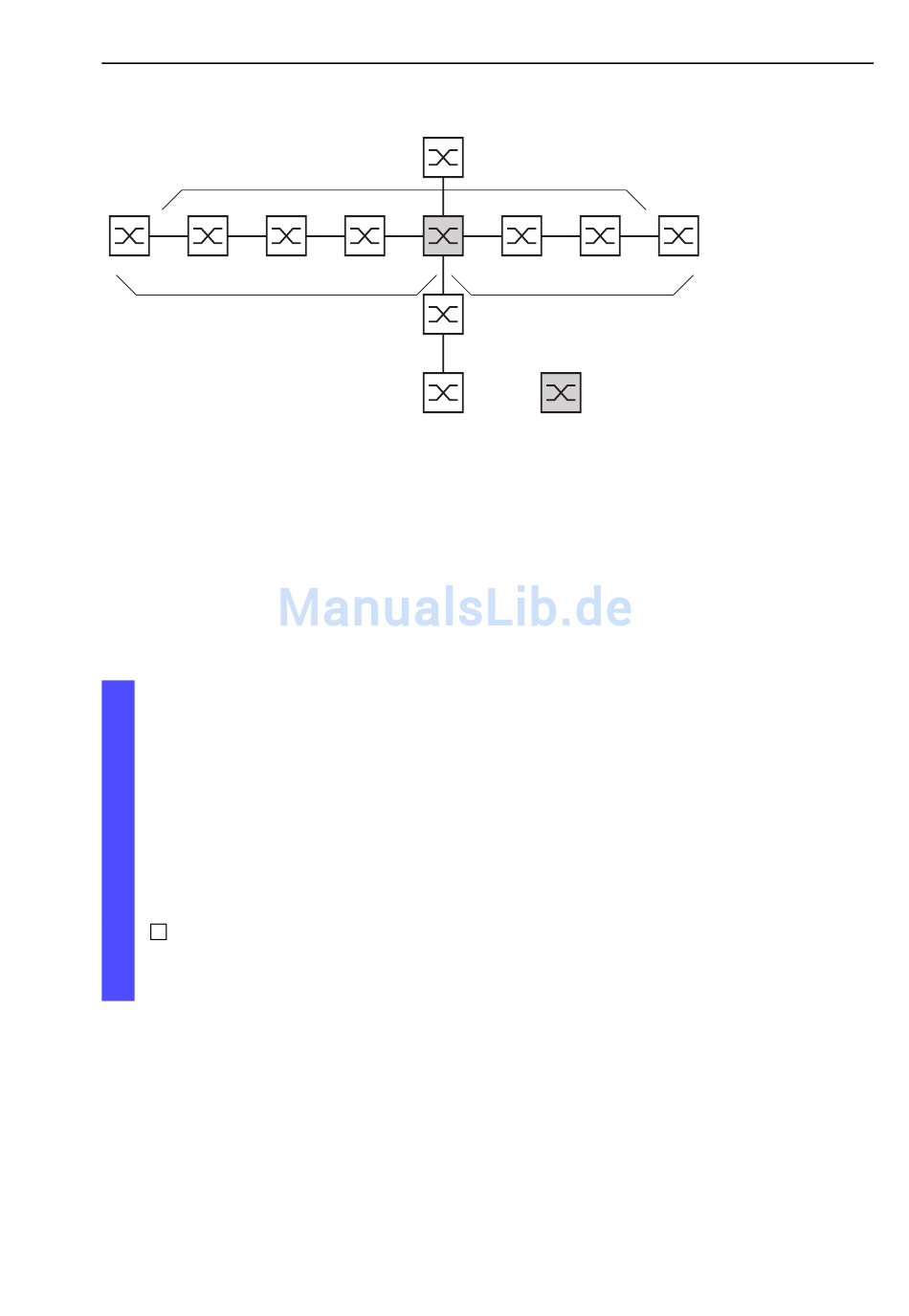

Abb. 51: Definition „Diameter" und „Age"
Der Diameter ist die Anzahl der Verbindungen zwischen den beiden von der
Root-Bridge entferntesten Geräten.
Die Parameter
– Forward Delay und
– Max Age
stehen in Beziehung zueinander:
Forward Delay >= (Max Age/2) + 1
Wenn Sie Werte eingeben, die dieser Beziehung widersprechen, dann
ersetzt das Gerät diese Werte durch eine Voreinstellung oder die zu-
letzt gültigen Werte.
Ändern und kontrollieren Sie bei Bedarf Einstellungen und Anzei-
gen, die sich auf jeden einzelnen Port beziehen (Dialog: Rapid
Spanning Tree:Port).
Redundanz L3E
Release 6.0 07/2010
3 4
3 4 5
6.6 Das Rapid Spanning Tree
5 6
1 2 3
Age = 4
= Root
Protokoll
7
4
