Technisches Handbuch Schaltaktoren Strommessung AMI/AMS
3 K
ommunikationsobjekte
3.1 Liste der vorhandenen Kommunikationsobjekte
Pro Kanal werden jeweils, in Abhängigkeit von der ausgewählten Funktion, die entsprechenden
Kommunikationsobjekte eingeblendet. Mittels der Kommunikationsobjekte kann später die
Zuweisung der Gruppenadressen vorgenommen werden.
Das folgende Bild zeigt die Kommunikationsobjekte für die, in diesem Fall, ausgewählten Kanäle A, B
und C. Hier wurde der Kanal A als normale Treppenlichtfunktion ausgewählt. Der Kanal B wurde als
Schaltausgang mit einer Szenenfunktion parametriert. Der Kanal C wurde ebenfalls als Schaltausgang
ausgewählt, jedoch mit zusätzlicher Logikfunktion:

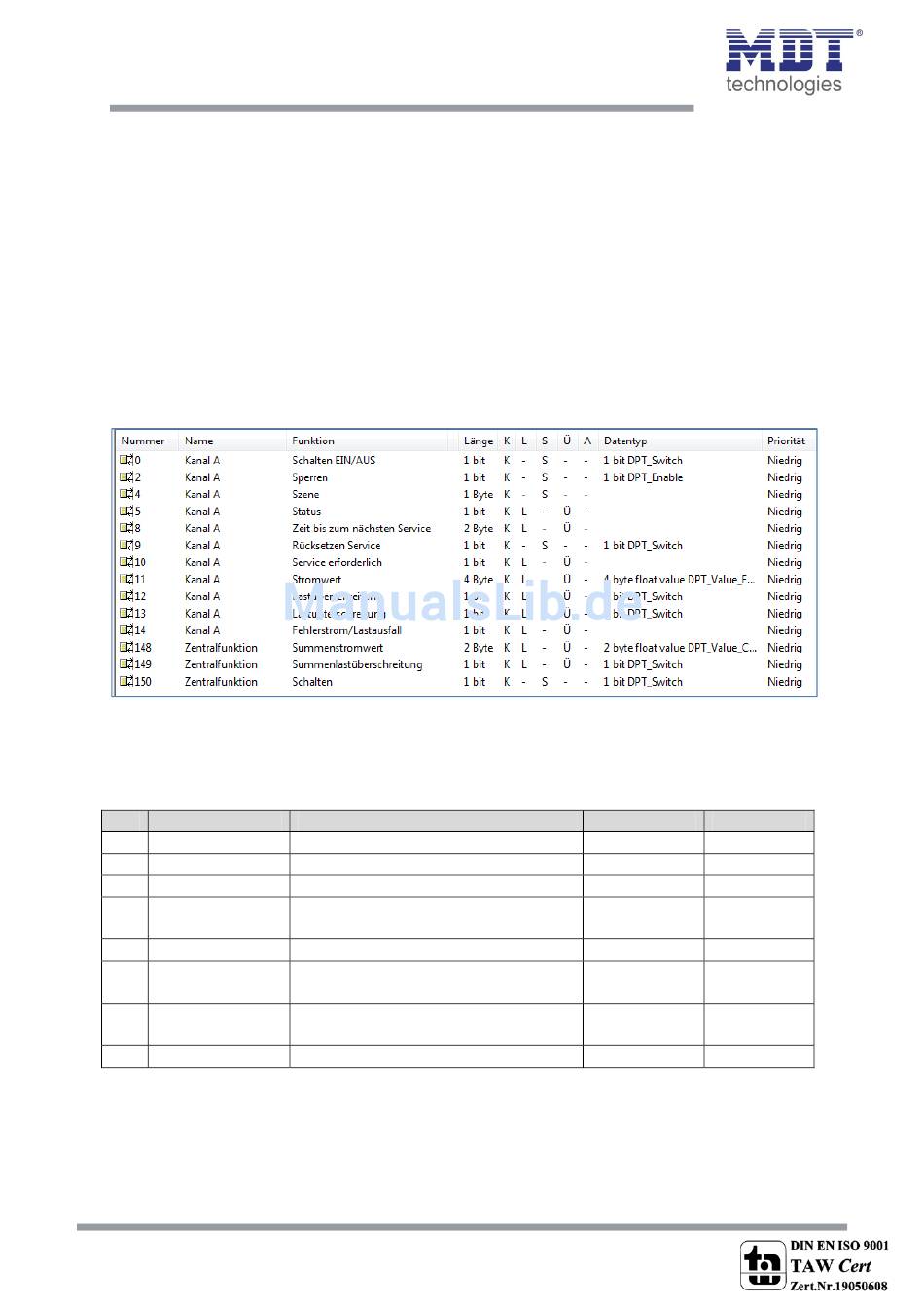

Bild 4: Kommunikationsobjekte ( Bsp.: Kanal A –Treppenlicht; Kanal B –Schaltausgang, Szene; Kanal C‐ Schaltausgang)
3.2 Kommunikationsobjekte pro Kanal
Folgende Objekte können, je nach parametrierter Funktion, pro Kanal eingeblendet werden::
Nr. Funktion
0 Schalten Ein/Aus
1 Treppenlicht
2 Sperren
4 Szene
5 Status
6 Logik 1
7 Logik 2
+15 nächster Kanal
Tabelle 2: Kommunikationsobjekte pro Kanal
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
9
Tel.: +49-2263-880
Verwendung
Nur bei Funktion „Schaltausgang"
Nur bei Funktion „Treppenlicht
Nur bei Funktion „Schaltausgang und
wenn Szenen aktiviert sind
Nur bei Funktion „Schaltausgang" und
bei aktivierter Logik
Nur bei Funktion „Schaltausgang" und
bei aktivierter Logik
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Datentyp
DPT 1.001
DPT 1.001
DPT 1.001
DPT 18.001
DPT 1.001
DPT 1.001
DPT 1.001
www.mdtautomation.de
•
In, Write
In, Write
In, Write
In, Write
Out, Read
In, Write
In, Write
