MDT Technologies AMS-0416.01 Technisches Handbuch Seite 45

Technisches Handbuch Schaltaktoren Strommessung AMI/AMS

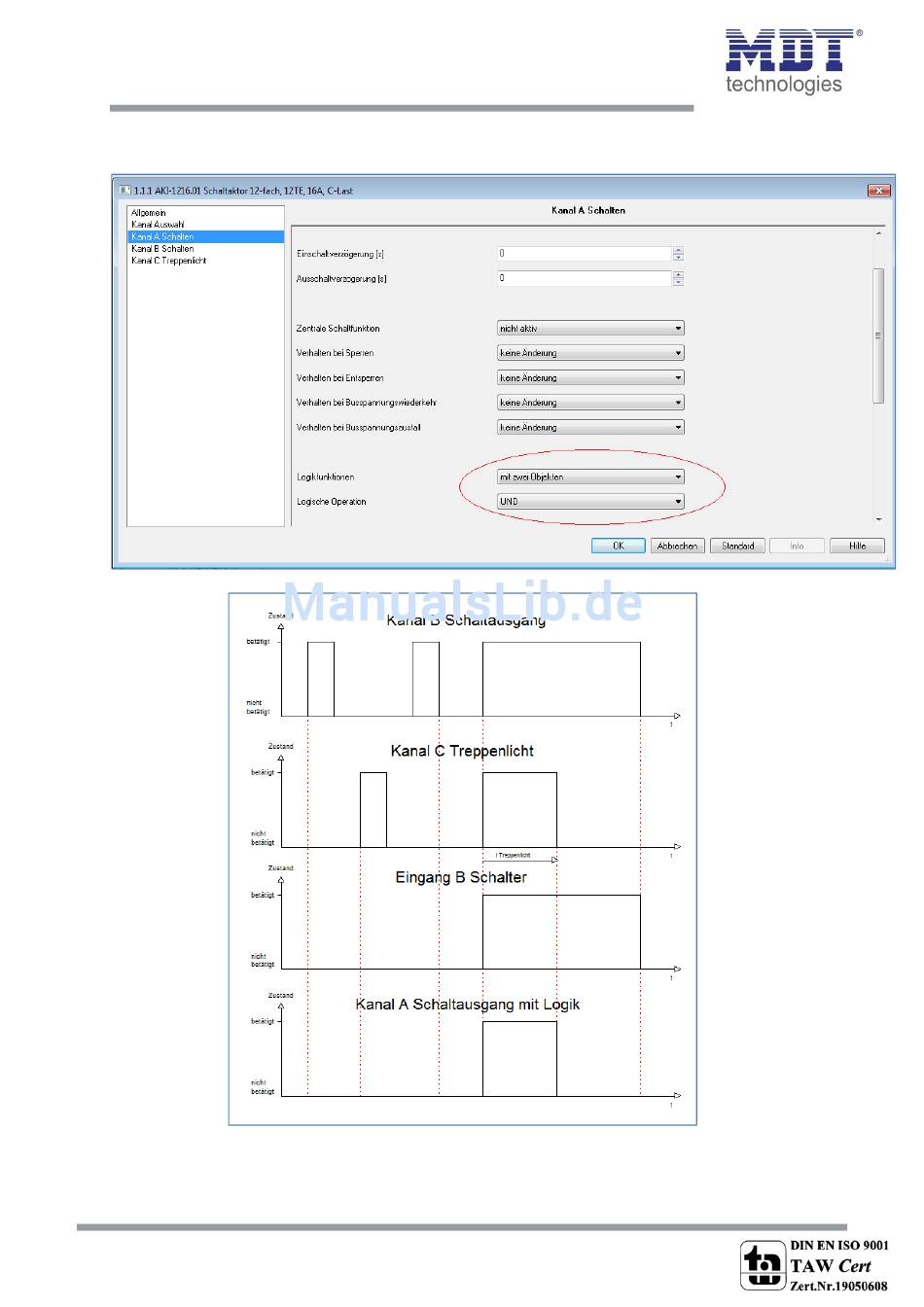

Im folgenden Bild ist die Parametrierung des Schaltausgangs A dargestellt:
Hier sieht man die Einstellungen, welche zur Aktivierung der Logikfunktion getroffen werden müssen.
Für den Funktionsablauf ergibt sich folgendes:
Der Schaltausgang A bleibt nur solange aktiv, wie die Logikfunktion auch erfüllt ist. Sobald nicht mehr
alle 3 Elemente eine logische 1 ausgeben, wie hier bei Ablauf der Treppenlichtzeit, wird der Kanal A
abgeschaltet.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
45
Tel.: +49-2263-880 Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
www.mdtautomation.de
•
