MDT Technologies AZI-0316.01 Betriebsanleitung

Technische Daten
Technical Data
Anzahl Ausgänge
Number of outputs
Strommeßbereich
Current measurement range
Messungenauigkeit
Measuring inaccuracy
Abtastrate
Sampling rate
Maximale Schaltleistung
Output switching ratings
Ohmsche Last
Ohmic loads
Kapazitive Last
Capacitive loads
Spannung
Voltage
Maximaler Einschaltstrom
Maximum inrush current
Maximale Last
Maximum lamp loads
Glühlampen
Incandescent lamps
HV- Halogenlampen
Halogen lamp 230V
NV- Halogenlampen, elektr. Tranformator**
Halogen lamp, electronic transformer**
Leuchtstofflampen unkompensiert
Fluorescent lamp not compensated
Leuchtstofflampen parallelkompensiert
Fluorescent lamp parallel compensated
max. Anzahl EVG (elektronischer Trafo)
max. number of electronic transformers
Mech. Schalthäufigkeit
Output life expectancy (mechanical.)
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
KNX Busklemme
KNX busconnection terminal
Anzugsmoment Schraubklemme
Torque screw terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption knx bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units)
* Summenstrombelastbarkeit benachbarter Ausgänge max. 32A
** gilt für NV- Halogenlampen mit elektronischem Transformator
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0217
AZI-0316.01 AZI-0616.01
3 6
10mA - 20A 10mA - 20A
2% 2%
2000 Messungen/500ms 2000 Messungen/500ms
2000 samples/500ms 2000 samples/500ms
16/20A* 16/20A*
200uF bei 16A 200uF bei 16A
230VAC 230VAC
600A/150µs 600A/150µs
300A/600µs 300A/600µs
3680W 3680W
3680W 3680W
2000W 2000W
3680W 3680W
2500W 2500W
28 28
1.000.000 1.000.000
TP-256
TP-256
ETS 4/5
ETS 4/5
1x 0,5 - 4,0mm² solid core / finely stranded
2 x 0,5 - 2,5mm² solid core / finely stranded (no mix allowed)
0,8mm Ø, solid core 0,8mm Ø, solid core
0,5Nm 0,5Nm
KNX bus KNX bus
< 0,4W < 0,4W
0 bis + 45°C 0 bis + 45°C
IP 20 IP 20
4TE 8TE
* total current carrying capacity neighbouring outputs max. 32A
** low voltage halogen lamps with electronic transformer
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Schaltaktor AZI - nur für autorisiertes Elektrofachpersonal
Operating Instructions Switch Actuator AZI- for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten.
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-
abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.
All screw terminals and connections under current must be covered completely against touching by the switch panel.
It should not be possible to open the switch panel cover without using tools.

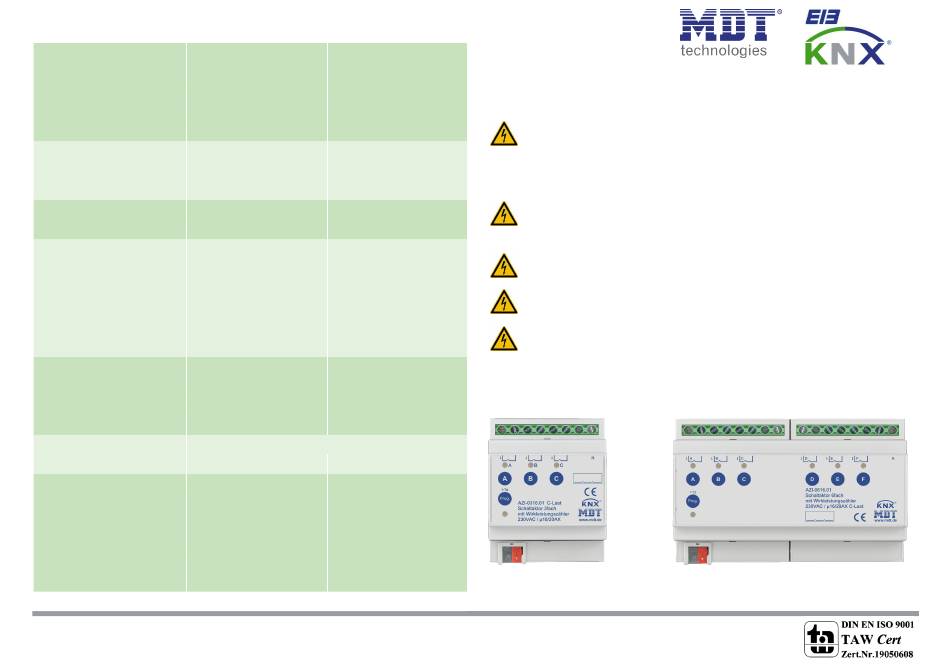

Anschlußklemmen, Bedien- und Anzeigeelemente Schaltakor AZI
Terminals, Operating and Display Switch Actuator AZI
AZI-0316.01
4
5
6
2
3
1
1 - Busanschlußklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - Anschlußklemmen
- Programming key - Output power terminal
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Lebensgefahr durch elektrischen Strom -
Installation and commissioning of the device
After Installation and connecting mains power
AZI-0616.01
4 4
5
6
2
3
1
5 - Grüne Kanalanzeige LED
- Green ON/OFF Led
6 - Taster Handbetätigung
- Buttons for manual actuation
Danger High Voltage
