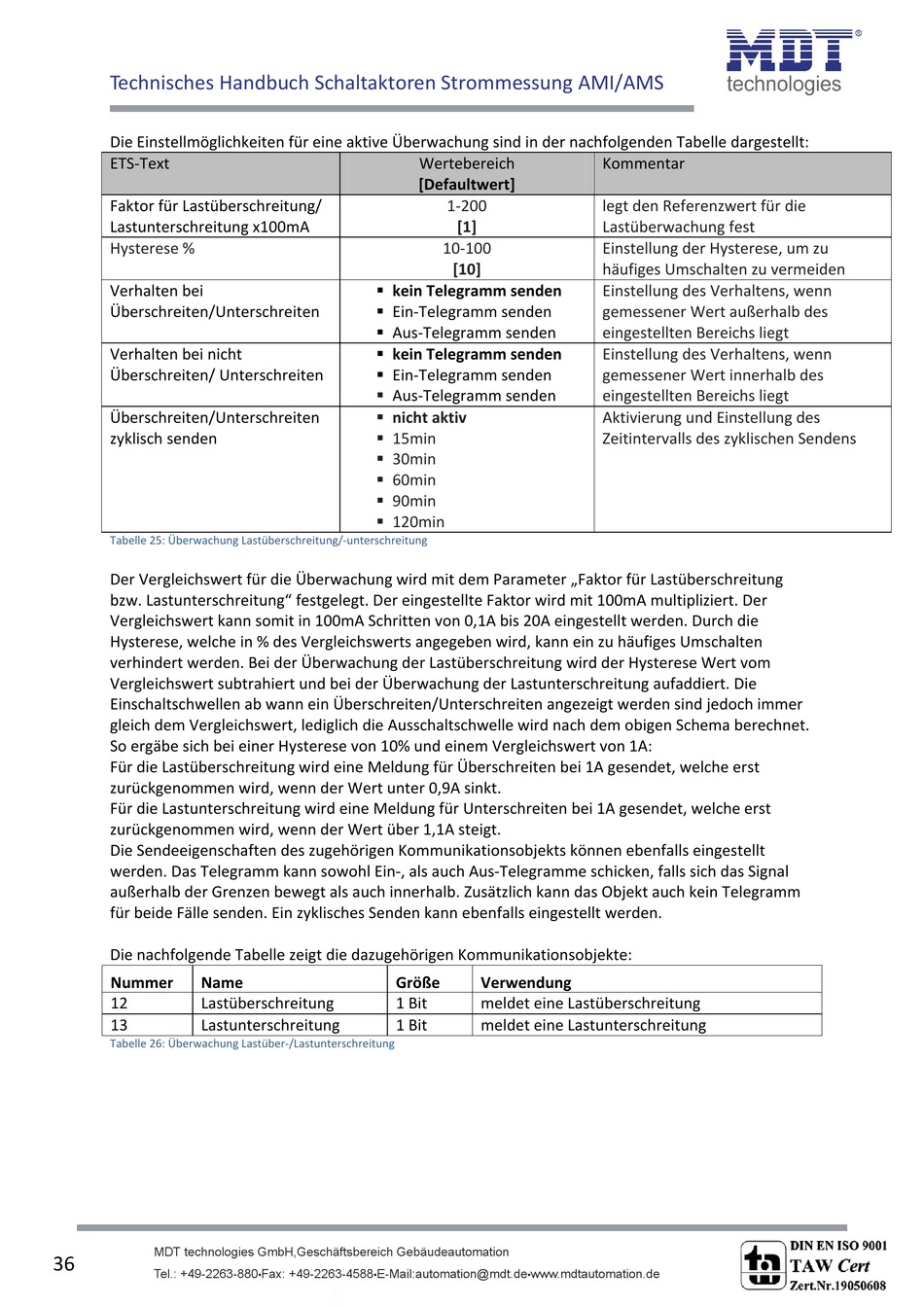

Die Einstellmöglichkeiten für eine aktive Überwachung sind in der nachfolgenden Tabelle dargestellt:
ETS‐Text
Faktor für Lastüberschreitung/
Lastunterschreitung x100mA
Hysterese %
Verhalten bei
Überschreiten/Unterschreiten
Verhalten bei nicht
Überschreiten/ Unterschreiten
Überschreiten/Unterschreiten
zyklisch senden
Tabelle 25: Überwachung Lastüberschreitung/‐unterschreitung
Der Vergleichswert für die Überwachung wird mit dem Parameter „Faktor für Lastüberschreitung
bzw. Lastunterschreitung" festgelegt. Der eingestellte Faktor wird mit 100mA multipliziert. Der
Vergleichswert kann somit in 100mA Schritten von 0,1A bis 20A eingestellt werden. Durch die
Hysterese, welche in % des Vergleichswerts angegeben wird, kann ein zu häufiges Umschalten
verhindert werden. Bei der Überwachung der Lastüberschreitung wird der Hysterese Wert vom
Vergleichswert subtrahiert und bei der Überwachung der Lastunterschreitung aufaddiert. Die
Einschaltschwellen ab wann ein Überschreiten/Unterschreiten angezeigt werden sind jedoch immer
gleich dem Vergleichswert, lediglich die Ausschaltschwelle wird nach dem obigen Schema berechnet.
So ergäbe sich bei einer Hysterese von 10% und einem Vergleichswert von 1A:
Für die Lastüberschreitung wird eine Meldung für Überschreiten bei 1A gesendet, welche erst
zurückgenommen wird, wenn der Wert unter 0,9A sinkt.
Für die Lastunterschreitung wird eine Meldung für Unterschreiten bei 1A gesendet, welche erst
zurückgenommen wird, wenn der Wert über 1,1A steigt.
Die Sendeeigenschaften des zugehörigen Kommunikationsobjekts können ebenfalls eingestellt
werden. Das Telegramm kann sowohl Ein‐, als auch Aus‐Telegramme schicken, falls sich das Signal
außerhalb der Grenzen bewegt als auch innerhalb. Zusätzlich kann das Objekt auch kein Telegramm
für beide Fälle senden. Ein zyklisches Senden kann ebenfalls eingestellt werden.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
12 Lastüberschreitung
13 Lastunterschreitung
Tabelle 26: Überwachung Lastüber‐/Lastunterschreitung
