MDT Technologies AMS-0416.01 Technisches Handbuch Seite 50

Technisches Handbuch Schaltaktoren Strommessung AMI/AMS
Im Schaltaktor müssen alle Kanäle, welche für die Umsetzung des Szenarios erforderlich sind, als
Schaltausgang parametriert werden. Zusätzlich muss die Szenenfunktion aktiviert werden. Die
Szenenkarten wurden dann wie folgt parametriert:
Szene
Szene A
Vortrag/Beamer
Szene B
Rede
Szene C
Diskussion

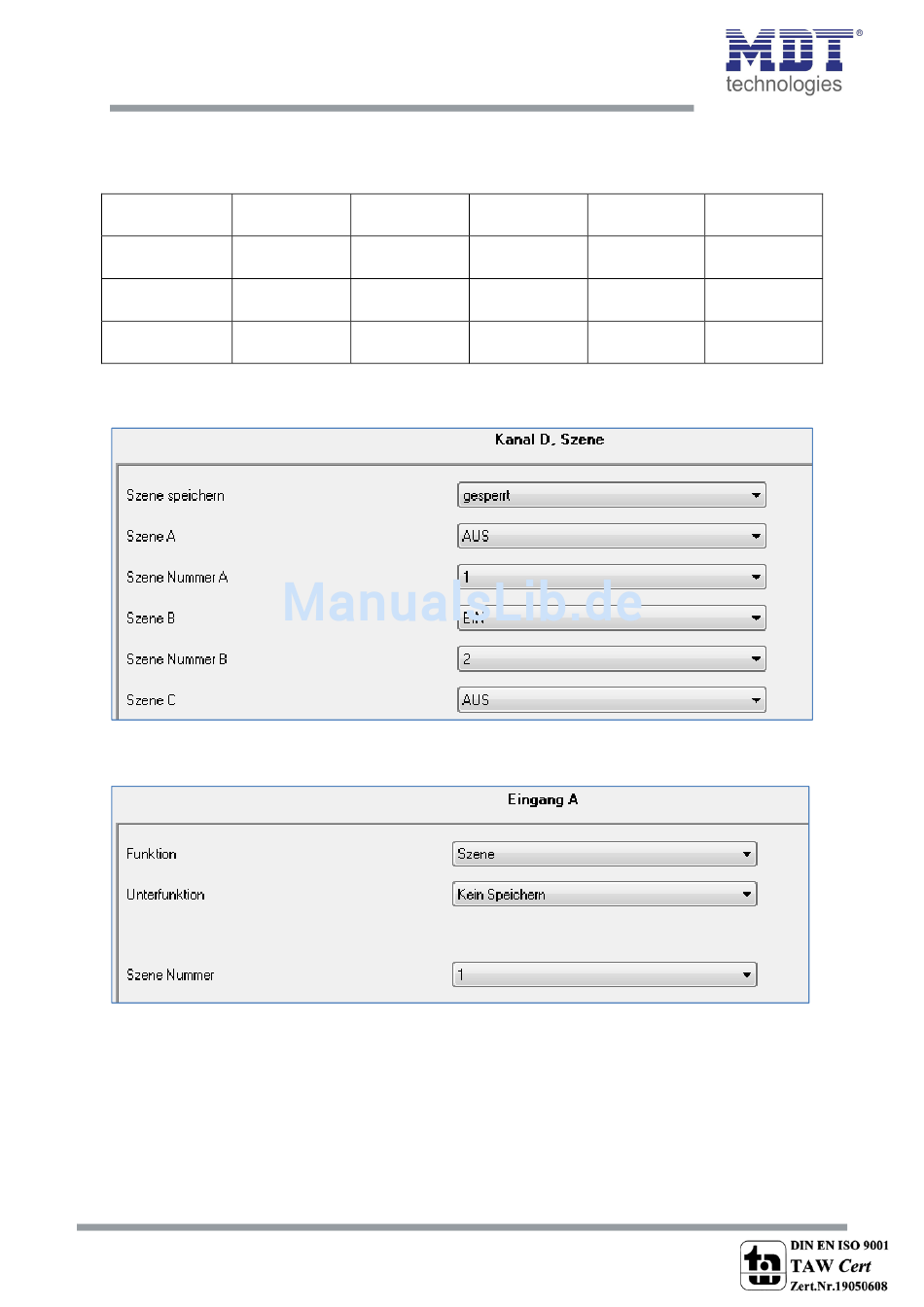

Das nachfolgende Bild zeigt die Parametrierung der Szenenkarte einmal exemplarisch für den Kanal D,
den Spot:
Im Binäreingang wurden die Eingänge 1‐3 als Szenenfunktion parametriert. Die Parametrierung wird
im nachfolgenden Bild exemplarisch am Eingang A dargestellt:
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
50
Tel.: +49-2263-880
Lichtgruppe 1 Lichtgruppe 2
Kanal A Kanal B
EIN AUS
EIN EIN
EIN EIN
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Lichtgruppe 3 Spot
Kanal C Kanal D
AUS AUS
AUS EIN
EIN AUS
www.mdtautomation.de
•
Beamer
Kanal E
EIN
AUS
AUS
