Technisches Handbuch Schaltaktoren Strommessung AMI/AMS
Für die Strommessung jedes einzelnen Kanals kann festgelegt werden, welches Objekt eingeblendet
werden soll. Vom eingeblendeten Objekt für die Strommessung hängt auch die Genauigkeit, sowie
die Größenordnung der Strommessung ab.
Es wird in 3 verschiedene Größen unterscheiden
Zusätzlich ist noch eine Einstellung vorhanden mit welcher die elektrische Leistung des Kanals
sichtbar gemacht werden kann. Hierzu muss allerdings noch die verwendete Spannung multipliziert
mit dem Wirkleistungsfaktor des angeschlossenen Geräts eingetragen werden:

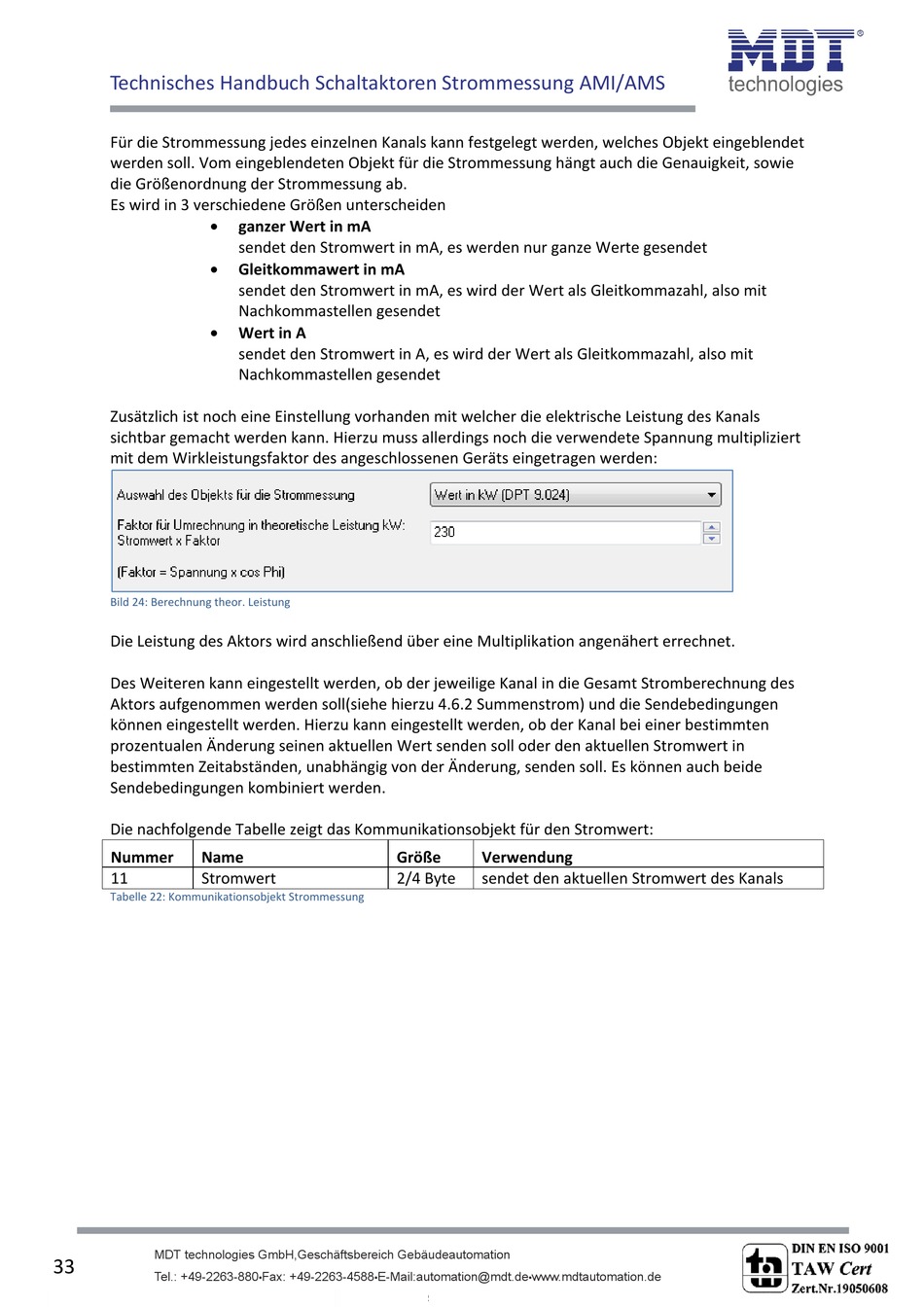

Bild 24: Berechnung theor. Leistung
Die Leistung des Aktors wird anschließend über eine Multiplikation angenähert errechnet.
Des Weiteren kann eingestellt werden, ob der jeweilige Kanal in die Gesamt Stromberechnung des
Aktors aufgenommen werden soll(siehe hierzu 4.6.2 Summenstrom) und die Sendebedingungen
können eingestellt werden. Hierzu kann eingestellt werden, ob der Kanal bei einer bestimmten
prozentualen Änderung seinen aktuellen Wert senden soll oder den aktuellen Stromwert in
bestimmten Zeitabständen, unabhängig von der Änderung, senden soll. Es können auch beide
Sendebedingungen kombiniert werden.
Die nachfolgende Tabelle zeigt das Kommunikationsobjekt für den Stromwert:
Nummer
Name
11
Stromwert
Tabelle 22: Kommunikationsobjekt Strommessung
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
33
Tel.: +49-2263-880
ganzer Wert in mA
sendet den Stromwert in mA, es werden nur ganze Werte gesendet
Gleitkommawert in mA
sendet den Stromwert in mA, es wird der Wert als Gleitkommazahl, also mit
Nachkommastellen gesendet
Wert in A
sendet den Stromwert in A, es wird der Wert als Gleitkommazahl, also mit
Nachkommastellen gesendet
Größe
2/4 Byte
Fax: +49-2263-4588
E-Mail:automation@mdt.de
•
•
Verwendung
sendet den aktuellen Stromwert des Kanals
www.mdtautomation.de
•
