Technisches Handbuch Schaltaktoren Strommessung AMI/AMS
2.3 Aufbau & Bedienung
Die Schaltaktoren(hier der AKI1216.01) verfügen jeweils über eine Status‐LED pro Ausgang, an
welcher der Schaltzustand des Ausgangs abgelesen werden kann. Des Weiteren kann jeder Ausgang,
unabhängig von der Busspannung und der Programmierung, manuell über die Taster zur
Handbetätigung ein‐ und ausgeschaltet werden. Die Programmierfunktion wird über die
Programmiertaste aktiviert. Die Programmier‐LED gibt den Status an, ob die Programmierfunktion
ein‐ oder ausgeschaltet ist.

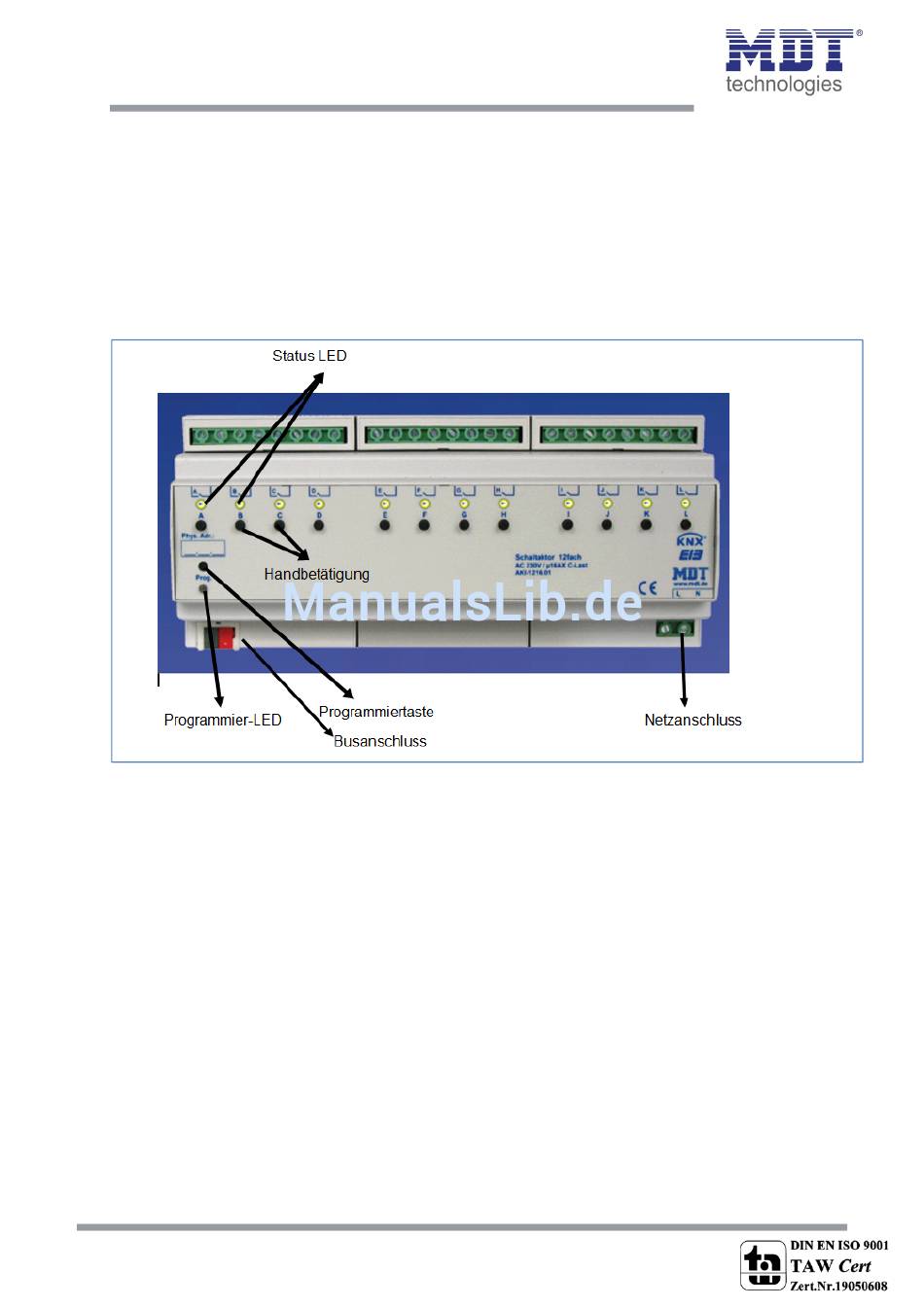

Bild 3: Übersicht Hardwaremodul Schaltaktor (Bsp.: Schaltaktor AKK 1216.01)
Bei den Serien AMS und AMI werden bistabile Relais verbaut. Bei den bistabilen Relais bleibt der
aktuelle Schaltzustand auch im Falle eines Ausfalls der 230V Hilfsspannung, sowie bei einem Update
der Parameter erhalten.
