Technisches Handbuch Schaltaktoren Strommessung AMI/AMS

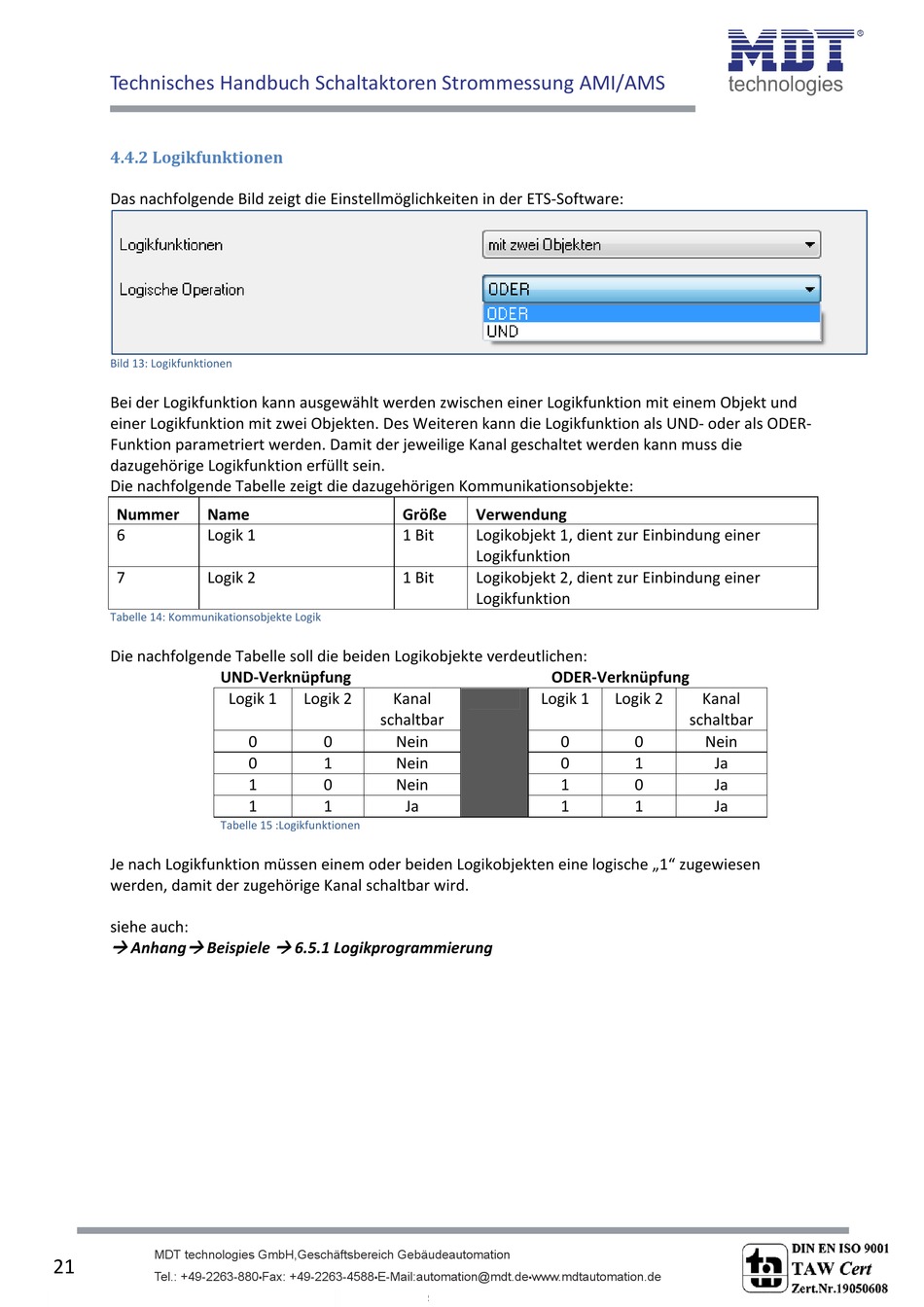

4.4.2 Logikfunktionen

Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software:
Bild 13: Logikfunktionen
Bei der Logikfunktion kann ausgewählt werden zwischen einer Logikfunktion mit einem Objekt und
einer Logikfunktion mit zwei Objekten. Des Weiteren kann die Logikfunktion als UND‐ oder als ODER‐
Funktion parametriert werden. Damit der jeweilige Kanal geschaltet werden kann muss die
dazugehörige Logikfunktion erfüllt sein.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
6 Logik 1
7 Logik 2
Tabelle 14: Kommunikationsobjekte Logik
Die nachfolgende Tabelle soll die beiden Logikobjekte verdeutlichen:
UND‐Verknüpfung
Tabelle 15 :Logikfunktionen
Je nach Logikfunktion müssen einem oder beiden Logikobjekten eine logische „1" zugewiesen
werden, damit der zugehörige Kanal schaltbar wird.
siehe auch:
 
Anhang Beispiele
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
21
Tel.: +49-2263-880
Größe
1 Bit
1 Bit
Logik 1 Logik 2 Kanal
schaltbar
0 0 Nein
0 1 Nein
1 0 Nein
1 1

6.5.1 Logikprogrammierung
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Verwendung
Logikobjekt 1, dient zur Einbindung einer
Logikfunktion
Logikobjekt 2, dient zur Einbindung einer
Logikfunktion
ODER‐Verknüpfung
Logik 1
0
0
1
Ja 1
www.mdtautomation.de
•
Logik 2 Kanal
schaltbar
0 Nein
1 Ja
0 Ja
1 Ja
