Technisches Handbuch Schaltaktoren Strommessung AMI/AMS
Die nachfolgenden Parameter, mit der Überschrift 4.4.x, sind nur für die Funktion
„Schaltausgang" verfügbar.
4.4.1 Ein‐/Ausschaltverzögerung

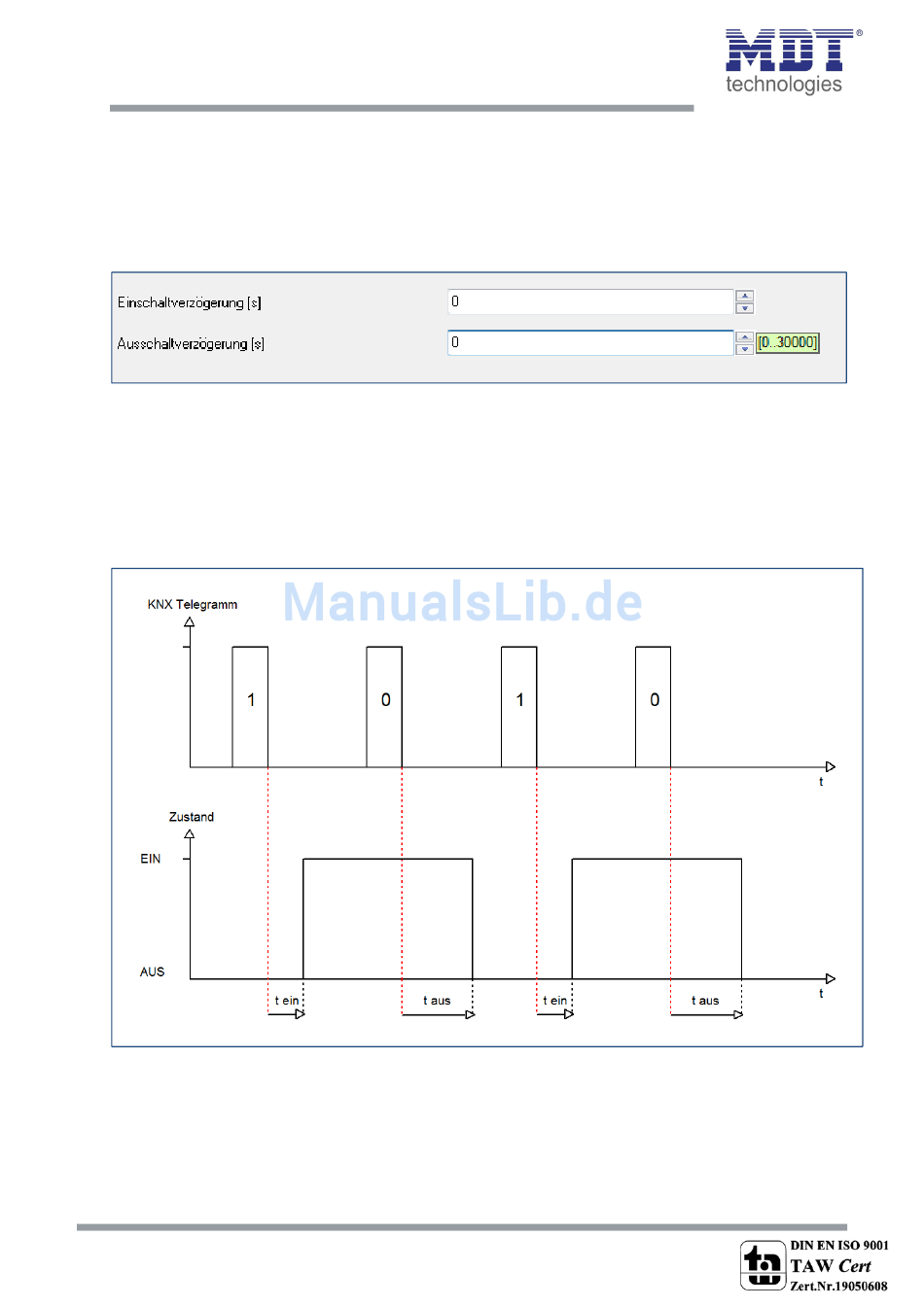

Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software:
Bild 12: Ein‐/Ausschaltverzögerung
Durch die Einschaltverzögerung wird ein verzögertes Einschalten des Schaltausgang bewirkt. Damit
schaltet der Ausgang erst zu einem bestimmten Zeitpunkt, nachdem der Einschalt‐Befehl erfolgt ist.
Die Ausschaltverzögerung arbeitet nach dem gleichen Prinzip, wie die Einschaltverzögerung. Sie
bewirkt ein zeitverzögertes Ausschalten.
Ein‐ und Ausschaltverzögerung können kombiniert werden.
Das nachfolgende Diagramm zeigt die Kombination einer Ein‐ und Ausschaltverzögerung:
