Technisches Handbuch Schaltaktoren Strommessung AMI/AMS

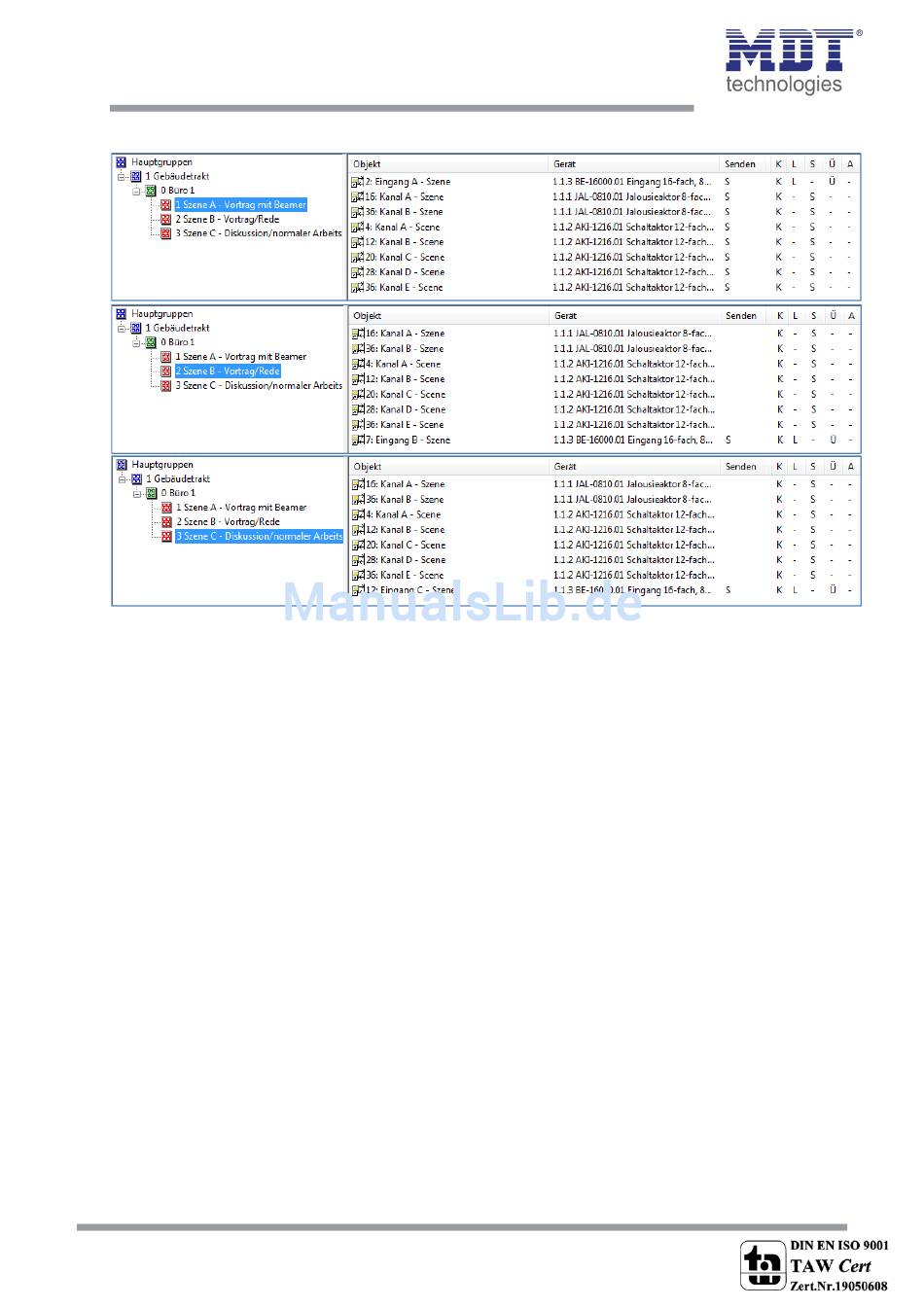

Für die Gruppenadressen ergeben sich dann folgende Verteilungen:
Über die Eingänge des Binäreingangs werden die jeweiligen Szenen aufgerufen. Die Eingänge des
Binäreingangs können über Taster oder ein Display angesteuert werden. Mit der Anwahl des
jeweiligen Eingangs sendet der Binäreingang die jeweilige Szenennummer an die Gruppenadresse
und alle Kommunikationsobjekte, welche auf diese Szenennummer reagieren werden angesprochen
und rufen somit die in dem Kanal parametrierte Funktion auf.
Es wäre auch möglich die 3 Szenen nur über eine einzige Gruppenadresse anzusteuern, da in jede
Gruppenadresse die gleichen Kommunikationsobjekte eingebunden sind. Durch senden
unterschiedlicher Werte würde nur die jeweilige Szene aufgerufen. Es empfiehlt sich jedoch beim
Anlegen der Gruppenadressen eine Unterteilung nach den jeweiligen Szenen vorzunehmen. Dadurch
wird die Aufteilung klarer und übersichtlicher. Somit wird die Programmierung und eine eventuelle
Fehlersuche oder ein Umprogrammieren leichter und unkomplizierter.
In diesem Beispiel wurde die Speicherfunktion überall deaktiviert, sodass ein Umprogrammieren der
Szenen nur über die ETS‐Software möglich ist. Wird die Speicherfunktion in dem Binäreingang, sowie
in einzelnen Kanälen aktiviert, so könnte über einen langen Tastendruck neue Werte für die Szenen
abgespeichert werden.
