Vor der ersten Benutzung

Anschlüsse
*Bevor Sie das Gerät benutzen, müssen Sie es an einen Fernseher und/oder einen Verstärker anschließen.
Vor dem Anschließen
• Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse durchgeführt wurden.
• Schließen Sie den VIDEO OUT (Video-Ausgang) des Geräts direkt an den Video-Eingang des Fernsehers an. Falls Sie den VIDEO OUT
(Video-Ausgang) indirekt über einen Videorecorder an den Fernseher anschließen, kann dies zu Problemen bei der Wiedergabe von Discs
mit Kopierschutz führen. Solche Probleme können auch beim Anschluss an einen Fernseher mit integriertem Videorecorder auftreten.
HINWEISE
• In den nachstehenden Beschreibungen ist "Fernseher" durch "Monitor" oder "Projektor" ersetzbar.
• Die Bezeichnungen für Buchsen an anderen Geräten sind eventuell nicht genau gleich wie die in dieser Beschreibung
verwendeten Bezeichnungen.

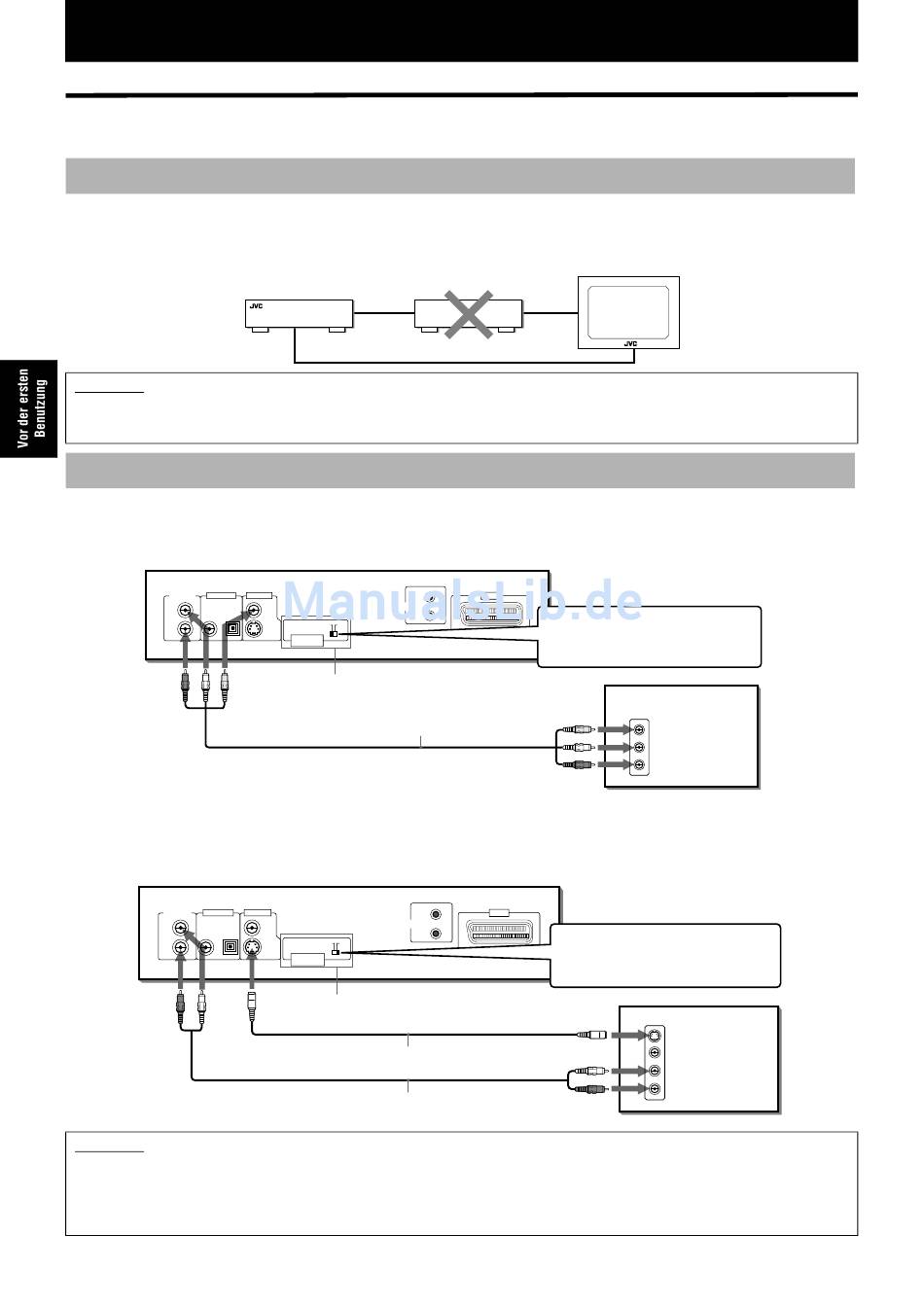

Anschluss an einen Fernseher

Anschluss an einen Fernseher ohne S-Video-Eingang
Für die Benutzung des Geräts genügt der Anschluss an einen Fernseher.
Schließen Sie das Gerät über die mitgelieferten Audio/Video-Kabel an die Stereo-Audio- und Video-Eingangsbuchsen des Fernsehers an.
DVD-Spieler
AUDIO OUT DIGITAL OUT
PCM / STREAM
COAXIAL OPTICAL
LEFT
RIGHT
Gelb
Rot
Weiß
Anschluss an einen Fernseher mit S-Video-Eingang
Wenn Ihr Fernseher einen S-Video-Eingang besitzt, können Sie bessere Bildqualität erzielen, indem Sie den S-VIDEO-
Ausgang des DVD-Spielers über ein separat erhältliches S-Video-Kabel an den S-Video-Eingang des Fernsehers anschließen.
DVD-Spieler
AUDIO OUT DIGITAL OUT
PCM / STREAM
COAXIAL OPTICAL
LEFT
RIGHT
Rot Weiß
HINWEISE
• Schließen Sie das Gerät an einen PAL-Fernseher oder einen Multiscan-Fernseher an.
• Wenn sowohl an den VIDEO OUT-Ausgang wie auch an den S-VIDEO-Ausgang Kabel angeschlossen sind, wird das Signal nur
über den wie oben gewählten Anschluss ausgegeben.
• Diese Einstellung muß bei ausgeschaltetem Gerät vorgenommen werden. Andernfalls wird die Änderung nicht wirksam.
6
Videorecorder
DVD-Spieler
Direkt anschließen
VIDEO OUT
AV COMPU LINK
VIDEO
COMP./RGB Y/C
S-VIDEO
VIDEO SIGNAL
SELECTOR
VIDEO SIGNAL SELECTOR
Audio/Video-Kabel (mitgeliefert)
VIDEO OUT
AV COMPU LINK
VIDEO
COMP./RGB Y/C
S-VIDEO
VIDEO SIGNAL
SELECTOR
VIDEO SIGNAL SELECTOR
S-Video-Kabel (nicht mitgeliefert)
Audio-Kabel (nicht mitgeliefert)
Fernseher
AV OUT
Stellen Sie für diese
Anschlussart den VIDEO
SIGNAL SELECTOR auf "COMP ./
RGB".
Fernseher
Gelb
IN
VIDEO
LEFT
Weiß
RIGHT
Rot
AV OUT
Stellen Sie für diese Anschlussart
den VIDEO SIGNAL SELECTOR
auf "Y/C".
Fernseher
IN
Weiß
Rot
AUDIO
S-VIDEO
VIDEO
LEFT
AUDIO
RIGHT
