Подключение

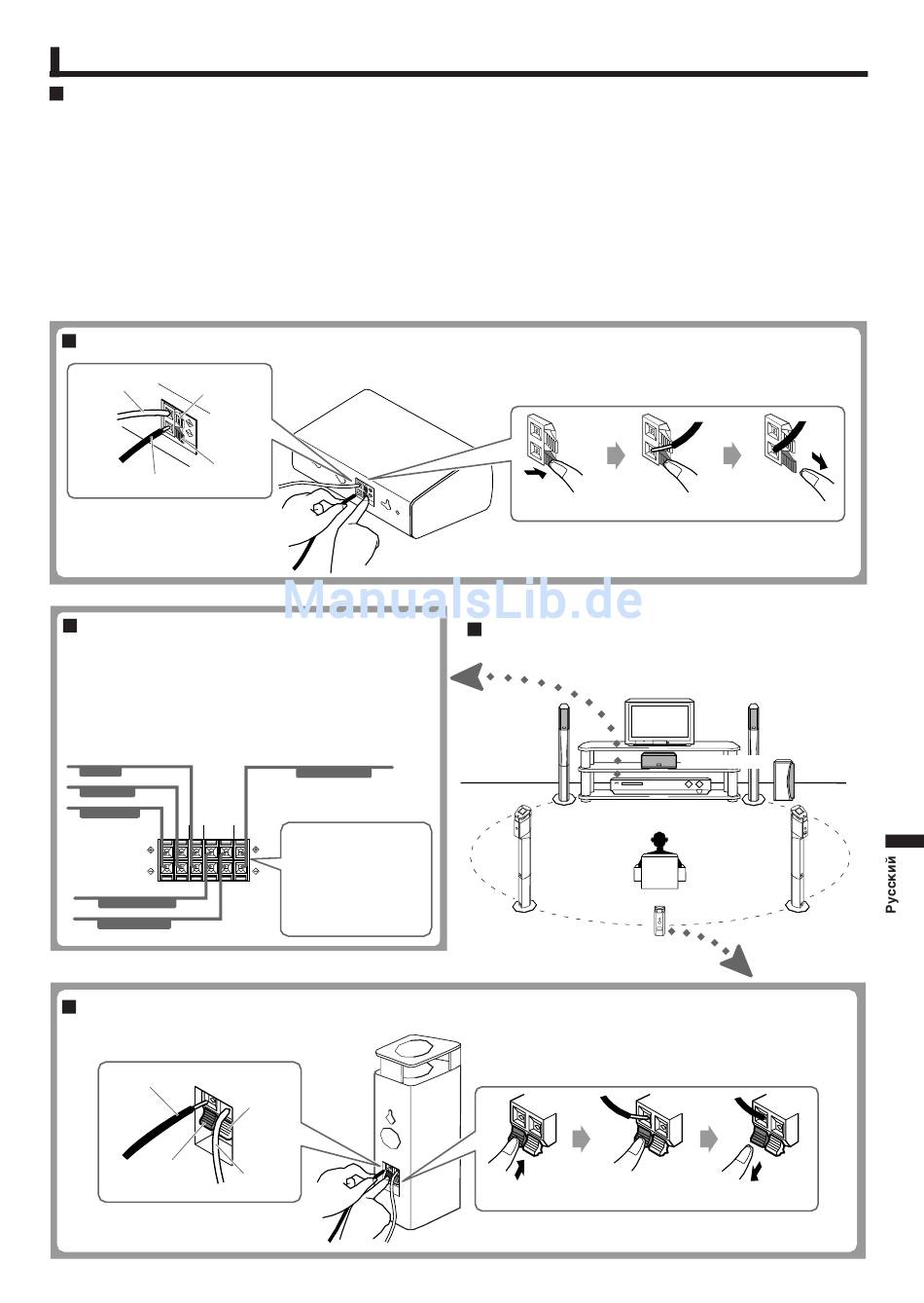

Подключение акустической системы к
усилителю
Перед подключением—
• Перед подключением акустической системы отключите питание
усилителя; иначе могут быть повреждены громкоговорители.
• Сопротивление каждого громкоговорителя составляет 6 Ω. Перед
подключением громкоговорителей проверьте обеспечиваемый
усилителем диапазон сопротивления громкоговорителей. Если
сопротивление громкоговорителей выходит за пределы данного
диапазона, акустическую систему нельзя подключать к данному
усилителю.
• Максимально допустимая входная мощность громкоговорителей
составляет 100 Вт. При подаче на вход сигнала большей мощности
возможно появление излишнего шума и повреждение
громкоговорителя.
Подключение центрального громкоговорителя
Медный
Красный
Черный
Черный в полоску
Типичный способ подключения к
усилителю
Подключите громкоговорители к терминалам усилителя с
помощью проводов громкоговорителя. Следуйте
нижеприведенной схеме.
• При подключении проводов громкоговорителя соблюдайте
полярность (ª и ·).
• На схеме приведен пример типичного способа подключения.
CENTER
FRONT LEFT
FRONT RIGHT
FRONT CENTER SURROUND
RIGHT LEFT RIGHT LEFT
SURROUND RIGHT
SURROUND LEFT
Подключение заднего громкоговорителя окружающего звучания—
только для SP-XF70
Черный в полоску
Черный
Только для SP-XF70
SURROUND BACK
SURROUND
SPEAKERS
BACK
Для SP-XF30:
Рекомендуется
использовать
SP-SB100—
приобретается
дополнительно.
Красный
Медный
• Чтобы избежать появления нежелательных шумов, снижайте
уровень громкости звука перед выполнением следующих действий:
– включением или выключением других компонентов,
– выполнением любых действий с усилителем,
– настройкой FM-радиостанций,
– перемоткой аудиокассеты,
– длительным воспроизведением высокочастотных колебаний или
звуков.
• Не используйте микрофон вблизи громкоговорителей и не
направляйте его на громкоговорители; это может привести к
возникновению акустической обратной связи (микрофонному
эффекту) и повреждению громкоговорителей.
• Перед заменой кассеты всегда отключайте питание проигрывателя,
в противном случае возникающий щелкающий звук может повредить
громкоговорители.
Нажмите
Схема расположения громкоговорителей
Левый
фронтальный
Левый
окружающего
звучания
Нажмите
– 29 –
Вставьте Отпустите
Правый
фронтальный
Низкочастотный
динамик
Центральный
Усилитель
Правый
окружающего
Задний
звучания
окружающего
звучания
Вставьте Отпустите
