Collegamento

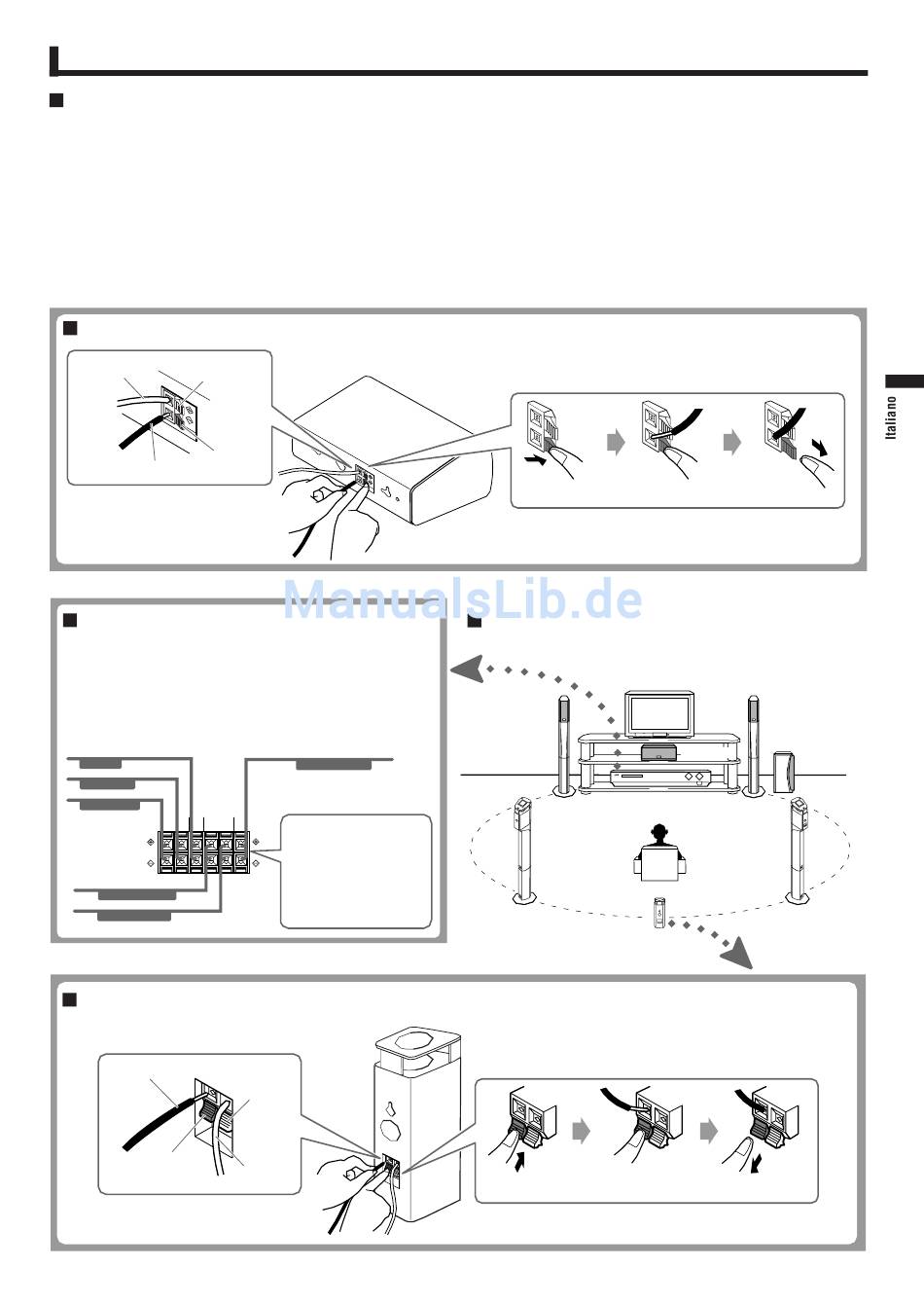

Collegamento del sistema di diffusori all'amplificatore
Prima del collegamento—
• Per evitare di danneggiare i diffusori, prima di collegare il sistema di
diffusori spegnere l'amplificatore.
• L'impedenza di ciascun diffusore è di 6 Ω. Prima di collegare i diffusori
all'amplificatore, verificare la gamma di impedenza dell'amplificatore.
Se l'impedenza del diffusore non è compresa nell'intervallo di
impedenza dell'amplificatore, non è possibile collegare il sistema
all'amplificatore.
• La capacità massima di gestione di energia dei diffusori è di 100 W.
Una potenza in ingresso eccessiva può causare interferenze e danni.
Collegamento del diffusore centrale
Rame
Rosso
Nero
Nero rigato
Collegamento tipico all'amplificatore
Collegare i diffusori ai terminali per diffusori sull'amplificatore per
mezzo dei cavi per diffusori attenendosi allo schema seguente.
• Durante il collegamento dei cavi assicurarsi che i simboli di
polarità (ª e ·) corrispondano.
• Nello schema seguente è riportato un esempio di collegamento
tipico.
CENTER
FRONT LEFT
FRONT RIGHT
FRONT CENTER SURROUND
RIGHT LEFT RIGHT LEFT
SURROUND RIGHT
SURROUND LEFT
Collegamento del diffusore surround posteriore—solo per il modello SP-XF70
Nero rigato
Nero
Solo per il modello SP-XF70
SURROUND BACK
SURROUND
SPEAKERS
BACK
Per il modello SP-XF30:
Si consiglia di utilizzare
il modello SP-SB100—
acquistabile
separatamente.
Rosso
Rame
• Per prevenire rumori indesiderati, abbassare il volume prima di
eseguire le seguenti operazioni:
– Accensione o spegnimento di altri componenti,
– Utilizzo dell'amplificatore,
– Sintonizzazione di stazioni FM,
– Avanzamento rapido del nastro,
– Riproduzione continua di oscillazioni ad alta frequenza o di suoni
elettronici acuti.
• Durante l'utilizzo di un microfono, non orientarlo verso i diffusori e non
utilizzarlo in prossimità dei diffusori; il feedback che ne consegue può
danneggiare i diffusori.
• Prima di sostituire la cartuccia della puntina, scollegare sempre il
giradischi dalla sorgente di alimentazione; il rumore che ne consegue
può danneggiare i diffusori.
Premere
Disposizione dei diffusori
Anteriore
sinistro
Surround
sinistro
Premere
– 15 –
Inserire Rilasciare
Anteriore
destro
Centrale
Subwoofer
Amplificatore
Surround
destro
Surround
posteriore
Inserire Rilasciare
