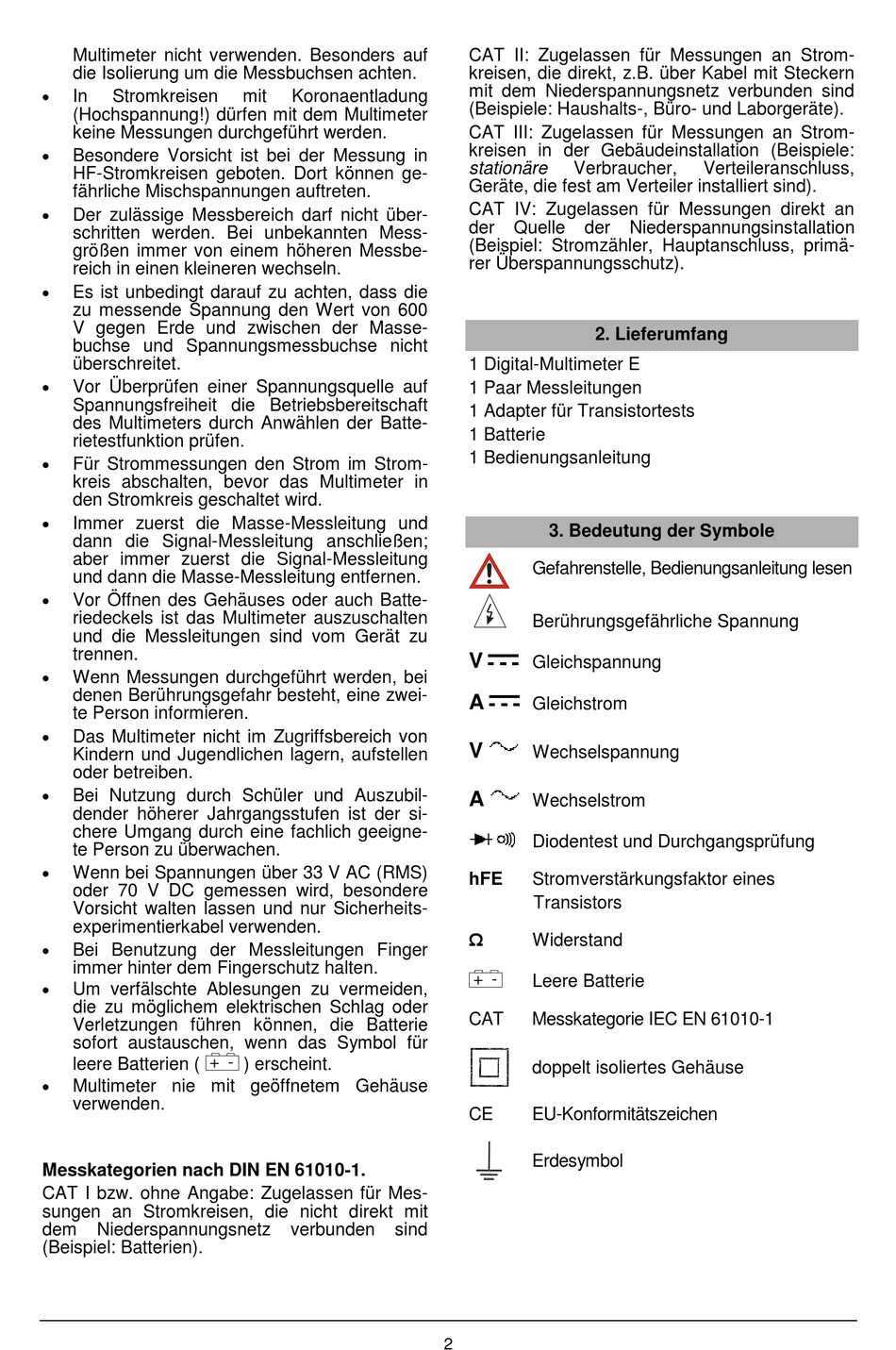

Multimeter nicht verwenden. Besonders auf
die Isolierung um die Messbuchsen achten.
In
Stromkreisen
(Hochspannung!) dürfen mit dem Multimeter
keine Messungen durchgeführt werden.
Besondere Vorsicht ist bei der Messung in
HF-Stromkreisen geboten. Dort können ge-
fährliche Mischspannungen auftreten.
Der zulässige Messbereich darf nicht über-
schritten werden. Bei unbekannten Mess-
größen immer von einem höheren Messbe-
reich in einen kleineren wechseln.
Es ist unbedingt darauf zu achten, dass die
zu messende Spannung den Wert von 600
V gegen Erde und zwischen der Masse-
buchse und Spannungsmessbuchse nicht
überschreitet.
Vor Überprüfen einer Spannungsquelle auf
Spannungsfreiheit die Betriebsbereitschaft
des Multimeters durch Anwählen der Batte-
rietestfunktion prüfen.
Für Strommessungen den Strom im Strom-
kreis abschalten, bevor das Multimeter in
den Stromkreis geschaltet wird.
Immer zuerst die Masse-Messleitung und
dann die Signal-Messleitung anschließen;
aber immer zuerst die Signal-Messleitung
und dann die Masse-Messleitung entfernen.
Vor Öffnen des Gehäuses oder auch Batte-
riedeckels ist das Multimeter auszuschalten
und die Messleitungen sind vom Gerät zu
trennen.
Wenn Messungen durchgeführt werden, bei
denen Berührungsgefahr besteht, eine zwei-
te Person informieren.
Das Multimeter nicht im Zugriffsbereich von
Kindern und Jugendlichen lagern, aufstellen
oder betreiben.
Bei Nutzung durch Schüler und Auszubil-
dender höherer Jahrgangsstufen ist der si-
chere Umgang durch eine fachlich geeigne-
te Person zu überwachen.
Wenn bei Spannungen über 33 V AC (RMS)
oder 70 V DC gemessen wird, besondere
Vorsicht walten lassen und nur Sicherheits-
experimentierkabel verwenden.
Bei Benutzung der Messleitungen Finger
immer hinter dem Fingerschutz halten.
Um verfälschte Ablesungen zu vermeiden,
die zu möglichem elektrischen Schlag oder
Verletzungen führen können, die Batterie
sofort austauschen, wenn das Symbol für
+ -
leere Batterien (
Multimeter nie mit geöffnetem Gehäuse
verwenden.
Messkategorien nach DIN EN 61010-1.
CAT I bzw. ohne Angabe: Zugelassen für Mes-
sungen an Stromkreisen, die nicht direkt mit
dem
Niederspannungsnetz
(Beispiel: Batterien).
mit
Koronaentladung
) erscheint.
verbunden
sind
CAT II: Zugelassen für Messungen an Strom-
kreisen, die direkt, z.B. über Kabel mit Steckern
mit dem Niederspannungsnetz verbunden sind
(Beispiele: Haushalts-, Büro- und Laborgeräte).
CAT III: Zugelassen für Messungen an Strom-
kreisen in der Gebäudeinstallation (Beispiele:
stationäre
Verbraucher,
Geräte, die fest am Verteiler installiert sind).
CAT IV: Zugelassen für Messungen direkt an
der
Quelle
der
(Beispiel: Stromzähler, Hauptanschluss, primä-
rer Überspannungsschutz).
2. Lieferumfang
1 Digital-Multimeter E
1 Paar Messleitungen
1 Adapter für Transistortests
1 Batterie
1 Bedienungsanleitung
3. Bedeutung der Symbole
Gefahrenstelle, Bedienungsanleitung lesen
Berührungsgefährliche Spannung
V
Gleichspannung
A
Gleichstrom
V
Wechselspannung
A
Wechselstrom
Diodentest und Durchgangsprüfung
hFE
Stromverstärkungsfaktor eines
Transistors
Ω
Widerstand
+ -
Leere Batterie
CAT
Messkategorie IEC EN 61010-1
doppelt isoliertes Gehäuse
CE
EU-Konformitätszeichen
Erdesymbol
2
Verteileranschluss,
Niederspannungsinstallation
