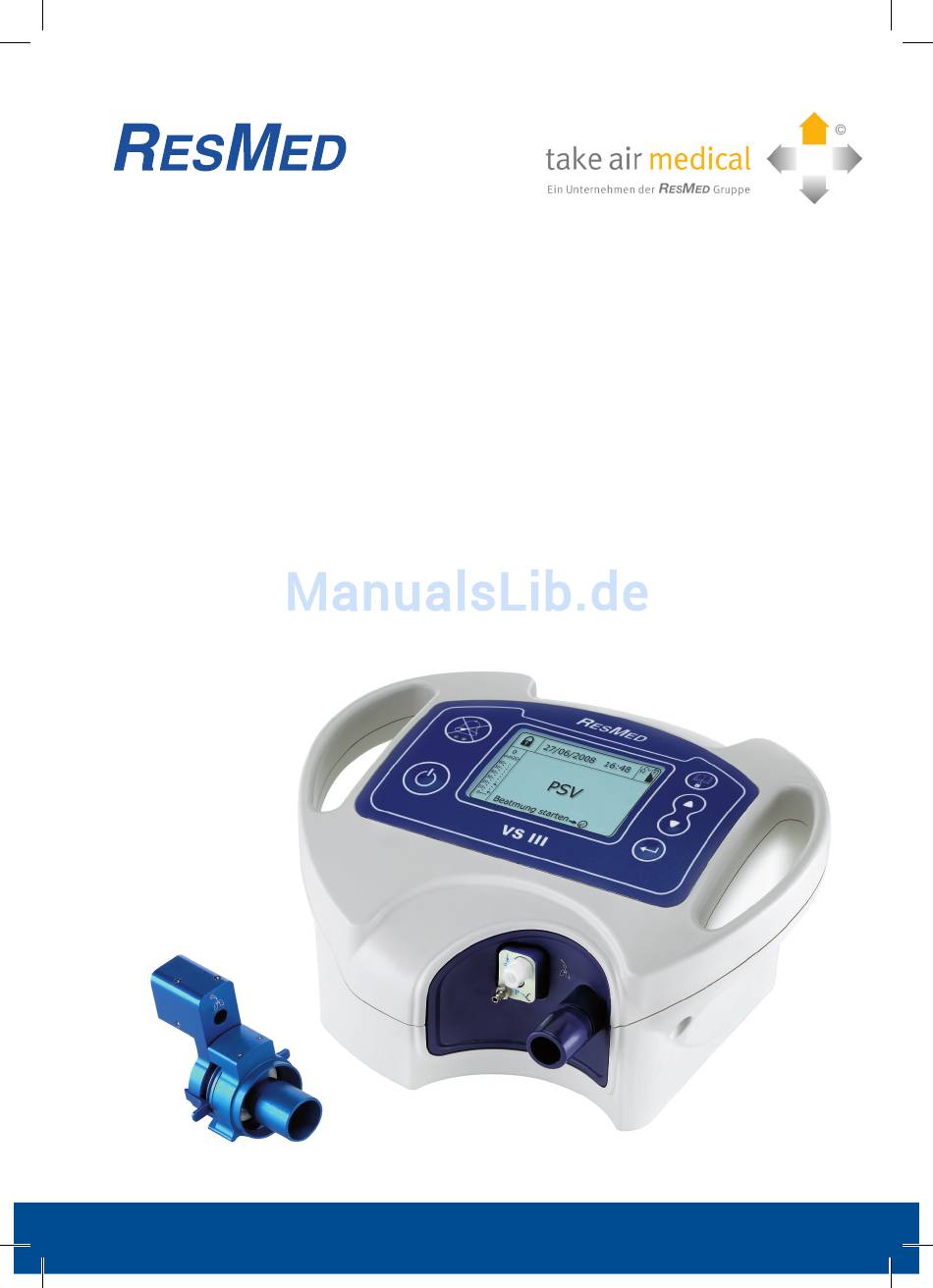

VS III™
Gebrauchsanweisung für Patienten
Deutsch
NOT015063-2 2010-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ResMed VS III

Inhaltszusammenfassung für ResMed VS III

  • Seite 1 VS III™ Gebrauchsanweisung für Patienten Deutsch NOT015063-2 2010-05...
  • Seite 3 VS III™ Gebrauchsanweisung für Patienten Deutsch...
  • Seite 4 Informationen zu weiteren Geschäftsstellen von ResMed finden Sie auf unserer Webseite unter www.resmed.com. Geschützt durch das folgende Patent: FR 2839893. Weitere Patente angemeldet. VS III ist eine Marke von ResMed Paris. Die technischen Daten können ohne Vorankündigung geändert werden. © 2010 ResMed Paris ist eine Tochtergesellschaft der ResMed Inc.

  • Seite 5: Inhaltsverzeichnis

    2 Beschreibung des Gerätes ......3 2.1 Komponenten 2.2 VS III Beatmungsgerät 2.3 Schlauchsystem 3 Anschlüsse .

  • Seite 7: Einleitung

    Diese Bedienungsanleitung wird mit dem Gerät, das Sie erhalten haben, geliefert. Sie ersetzt keinesfalls das klinische Handbuch, das an Ihren Arzt oder Fachhändler geliefert wurde. VS III ist für die Beatmung beatmungsabhängiger und beatmungsunabhängiger Patienten über eine Maske oder Trachealkanüle vorgesehen. Der Beatmungszugank kann wahlweise invasiv (z.B.

  • Seite 8: Medizinische Hinweise

    1.3 Medizinische Hinweise Anwendungsbereich VS III ist zur Beatmung von Erwachsenen und Kindern im Krankenhaus oder zu Hause vorgesehen. Das Gerät wird mit einem Einschlauchsystem oder einem Doppelschlauchsystem verwendet. Ihr Arzt kann zwei Beatmungsprogramme einstellen. Sie können während der Beatmung zwischen diesen Programmen wechseln.

  • Seite 9: Beschreibung Des Gerätes

    2 Beschreibung des Gerätes 2.1 Komponenten Die folgende Abbildung zeigt die bei Ihrem Fachhändler erhältlichen Komponenten: Beatmungszugang (z. B. Maske Tragetasche oder Tracheostomieschlauch) VS III Beatmungsgerät Externes Netzteil Schlauchsystem Abbildung 1: Bei Ihrem Fachhändler erhältliche Komponenten Beschreibung des Gerätes...

  • Seite 10: Vs Iii Beatmungsgerät

    2.2 VS III Beatmungsgerät Vorderseite Bedienoberfläche (Anzeige und Bedienfeld) Luftauslassöffnung Anschlüsse für das Schlauchsystem Anschlüsse für ein Einschlauchsystem Abbildung 2: Vorderseite des Gerätes (Einschlauchsystem) Für Doppelschlauchsysteme gibt es einen anderen Anschluss (siehe folgende Abbildung). Luftauslassöffnung Anschluss für ein Doppelschlauchsystem (Lufteinlass)

  • Seite 11: Rückseite

    Sie auf der Geräterückseite. Staubfilter (Lufteinlassöffnung) Netzanschlussbuchse Abbildung 4: Geräterückseite Bedienoberfläche des Gerätes Die Bedienoberfläche besteht aus einer LCD-Anzeige und einem Bedienfeld. Alarmstummtaste Menütaste Alarm- Zentrale LEDs Wipptaste LCD-Anzeige Ein-/ Eingabetaste Austaste VS III Abbildung 5: Detailansicht der Bedienoberfläche Beschreibung des Gerätes...
  • Seite 12 Das Bedienfeld besteht aus Tasten und LED-Anzeigen. Die Tasten des Gerätes sind in der folgenden Tabelle aufgeführt. Tabelle 1: Tasten der Bedienoberfläche Taste Funktion Ein-/Austaste Schaltet das Beatmungsgerät ein. Stoppt das Beatmungsgerät und zeigt eine Seite mit Auswahlmöglichkeiten an: Anhalten der Beatmung (während der Beatmung) oder Ausschalten des Beatmungsgerätes (bei ausgeschalteter Beatmung).

  • Seite 13: Schlauchsystem

    Bildschirm während des Betriebs Datum, angezeigt als Tag/Monat/Jahr Indikator des Patientenmenüs 27/06/2008 16:48 Uhrzeit (geschlossenes Schloss) Interne Batterie Anzeigebereich des Ladespannung aktuellen Druckes (Bargraph) Stopp Aktuelles Navigationshilfe Beatmungsprogramm Abbildung 6: Bildschirm während des Betriebs 2.3 Schlauchsystem Ihr Gerät wird laut der Verordnung des Arztes, mit einem der folgenden Schlauchsysteme geliefert: •...

  • Seite 14: Anschlüsse

    3 Anschlüsse Das Beatmungsgerät muss auf einer flachen Oberfläche aufgestellt werden. Stellen Sie sicher, dass der Aufstellungsort staubfrei ist und der Staubfilter durch nichts blockiert wird. VORSICHT Stellen Sie sicher, dass das Gerät so aufgestellt wird, dass es nicht versehentlich umgestoßen werden und niemand über das Stromkabel stolpern kann.

  • Seite 15: Anschließen Des Schlauchsystems

    WARNUNG Das Netzkabel ist mit einer Steckverbindung mit Push-Pull- Verriegelung ausgestattet. Ziehen das Netzkabel vorsichtig aus dem Beatmungsgerät heraus. Verdrehen Sie nicht das äußere Gehäuse. Hinweise: Ihr Gerät ist mit einer aufladbaren, internen Batterie ausgestattet und kann ohne Netzspannung betrieben werden. Die Autonomiezeit beträgt 2 bis 4 Stunden, und ist von den Einstellungen abhängig.
  • Seite 16 Nachdem das Schlauchsystem an das Gerät angeschlossen wurde, können Sie die Maske am anderen Schlauchende anschließen. Option 2 – Einschlauchsystem mit Exspirationsventil und Druckanschluss 1. Verbinden Sie ein Ende des großen Schlauchs fest mit der Luftauslassöffnung 2. Schließen Sie dann den Schlauch des Exspirationsventils (der einzige mit einem weißen Adapter) an .

  • Seite 17: Anschließen Der Maske

    Option 3 – Doppelschlauchsystem 1. Verbinden Sie einen Schlauch des Schlauchsystems fest mit der Luftauslassöffnung 2. Schließen Sie dann den anderen Schlauch an Symbol für die Luftauslassöffnung Symbol für die Lufteinlassöff- nung Abbildung 10: Anschluss eines Doppelschlauchsystems Nachdem das Schlauchsystem an das Gerät angeschlossen wurde, können Sie die Maske am anderen Schlauchende anschließen.

  • Seite 18: Beispiel Eines Vollständig Montierten Systems

    3.4 Beispiel eines vollständig montierten Systems Abbildung 11: Beispiel eines vollständig montierten Systems (Einschlauchsystem mit Ventil und Druckanschluss) Wenn Ihr System kein weiteres Zubehör hat (Sauerstoffzubehör, externe Batterie oder externer Alarm), dann können Sie Ihr Gerät jetzt einschalten (siehe „Inbetriebnahme“ auf Seite 13).

  • Seite 19: Inbetriebnahme

    Beatmungsprogramms sowie technische Informationen Datum und Uhrzeit einstellen. • 4.1 Einschalten Drücken Sie sowohl bei Batterie- als auch bei Netzbetrieb auf VS III Das Gerät führt einen Selbsttest durch. VS III Software Version : x.xx Automatischer Selbsttest... 1500h Der Startbildschirm erscheint:...

  • Seite 20: Wechseln Des Programms (Während Der Beatmung)

    4.2 Wechseln des Programms (während der Beatmung) Drücken Sie bei laufender Beatmung in 27/09/2008 17:50 „Prog 1“ auf Prog1: PSV Prog2: PS.Tv Stopp Wechseln Sie mit zu „Ja“ und Bestätigung bestätigen Sie dann mit Programm wechseln? Nein Bestätigen 27/09/2008 17:50 Die Beatmung läuft dann in „Prog2“.

  • Seite 21: Anzeige Von Informationen (Während Der Beatmung)

    4.3 Anzeige von Informationen (während der Beatmung) Der Startbildschirm erscheint. Drücken Sie 27/08/2008 17:20 , um zum Bildschirm „Menü“ zu gelangen. Stopp Wählen Sie mit , was Sie anzeigen Menü möchten: Einstellungen anzeigen • Einstellungen (Beatmungsparameter) Messungen anzeigen • Messungen Technische Informationen •...

  • Seite 22: Einstellung Von Datum Und Uhrzeit (Bei Ausgeschalteter Beatmung)

    4.4 Einstellung von Datum und Uhrzeit (bei ausgeschalteter Beatmung) Drücken Sie , um zum Bildschirm „Menü“ 24/08/2008 16:48 zu gelangen. Beatmung starten Wählen Sie mit „Datum und Uhrzeit Menü einstellen“. Bestätigen Sie dann mit Einstellungen anzeigen Technische Informationen Datum und Uhrzeit einstellen Zurück Die Felder „Tag“, „Monat“, „Jahr“, „Stunde“...

  • Seite 23: Anhalten

    4.5 Anhalten Anhalten der Beatmung 1 Programm 2 Programme Drücken Sie 27/09/2008 16:48 27/09/2008 17:50 Prog1: PSV Prog2: PS.Tv Stopp Stopp Drücken Sie erneut für eine Bestätigung Sekunde auf oder Beatmung anhalten bestätigen Sie „Ausschalten“ Ausschalten Zurück Die Meldung „Bitte warten“ Sauerstoffzufuhr entfernen Bestätigen erscheint.
  • Seite 24 Ausschalten des Gerätes Bei ausgeschalteter Während der Beatmung Beatmung Drücken Sie 27/09/2008 19:17 27/09/2008 19:18 Stopp Beatmung starten Drücken Sie erneut für Bestätigung Bestätigung eine Sekunde auf (Bildschirm links) Beatmung anhalten Ausschalten Ausschalten oder bestätigen Sie Zurück Zurück „Ausschalten“ mit Sauerstoffzufuhr entfernen Sauerstoffzufuhr entfernen (Bilschirm rechts).

  • Seite 25: Reinigung Und Austauschmaßnahmen

    5 Reinigung und Austauschmaßnahmen Gerät und Zubehör sollten regelmäßig gewartet werden. VORSICHT Befolgen Sie bei der Verwendung des folgenden Zubehörs: Maske • • Atemluftbefeuchter • Bakterienfilter Wasserfallen • die Anweisungen in der jeweiligen Gebrauchsanweisung und die Anweisungen Ihres Arztes oder Fachhändlers. VORSICHT Verwenden Sie keine Bleichmittel, Alkohol oder chlor- bzw.
  • Seite 26 Komponente Intervall Maßnahmen Gerätegehäuse Monatlich Wischen Sie das Gehäuse mit einem feuchten Tuch und Seifenwasser ab. VORSICHT : Bringen Sie das Gerät nie mit Flüssigkeit in Berührung. Staubfilter Überprüfen Sie den Filter Entfernen Sie den Filter monatlich. Ersetzen Sie aus dem Schacht an der ihn wenn dieser Geräterückseite, und abgenutzt oder...

  • Seite 27: Fehlersuche

    6 Fehlersuche Alarme machen Sie auf Probleme mit dem Gerät aufmerksam. Die Anweisungen in diesem Abschnitt helfen Ihnen bei der Fehlersuche. Wenn der Fehler bestehen bleibt oder nicht gefunden wird, versuchen Sie nicht das Gerät zu öffnen, sondern wenden Sie sich an Ihren Fachhändler.
  • Seite 28 Alarmmeldung Ursache Lösung Das Schlauchsystem Schließen Sie ein entspricht nicht der korrektes Schlauch tauschen Konfiguration des Schlauchsystem an. Gerätes. Trennung des proximalen Schließen Sie den Druckanschlusses (siehe Druckanschluss wieder Kein prox. Druck Abbildung 9 auf Seite 10). Dieser Alarm weist auf Schließen Sie das ein falsch oder gar nicht Schlauchsystem wieder...
  • Seite 29 Tabelle 4: Tabelle der technischen Alarme (nicht vollständig) Alarmmeldung Ursache Lösung Technischer Alarm. Die Wenden Sie sich an Ihren Alarmkennzahl gibt den Fachhändler und geben Tech [n] Typ des technischen Sie ihm die Alarms an. Alarmkennzahl. Alarm Turbine Wenden Sie sich an Ihren ausgeschaltet Fachhändler.

  • Seite 30: Technische Daten

    7 Technische Daten 7.1 Abmessungen 275 mm 145 mm 221 mm 7.2 Gewicht (ohne externe Spannungsversorgung) 2,9 kg 7.3 Spannungsversorgung Netzversorgung Eingangsspannung: 100–240 V AC, 50/60 Hz, max. 1,8 A Ausgangsspannung: 30 V DC; 2,33 A VORSICHT Verwenden Sie nur das im Lieferumfang des Gerätes befindliche Netzteil.

  • Seite 31: Externer Akku

    Externer Akku 26 V DC ± 10, max. 3 A Autonomie des externen Akkus (ResMed Power Station) Mindestens viermal so lang wie die Autonomie des internen Akkus (wenn der interne Akku voll aufgeladen ist). 7.4 Transport Transporttemperatur -10 °C bis +50 °C...

  • Seite 32: Anhang

    8 Anhang Reisen mit Ihrem Beatmungsgerät Bei längeren Reisen sollten Sie das Gerät und das folgende Zubehör in der Tragetasche transportieren: • Netzkabel und externe Spannungsversorgung • Schlauchsystem und Zubehör Maske • • Sauerstoffkupplung (bei zusätzlicher Sauerstoffgabe) Wenn Sie mit dem Flugzeug verreisen möchten, besprechen Sie bitte die notwendigen Formalitäten mit Ihrem Fachhändler.

  • Seite 33: Auf Dem Bildschirm Sichtbare Symbole

    9 Auf dem Bildschirm sichtbare Symbole Symbol Bedeutung Externe Spannungsversorgung (Netz) Externe Batterie Interne Batterie (Anzeige des aktuellen Ladestatus) Pfeil nach oben: Anzeige während des Aufladens der internen Batterie Pfeil nach unten: Anzeige während des Entladens der internen Batterie (schwarz oder weiß je nach Entladespannung) Anzeige für Patientenmenü...
  • Seite 34 Symbol Bedeutung Informationssymbol (Patientenmenü) der Eingabetaste Informationssymbol (Patientenmenü) der Ein-/Austaste...

  • Seite 35: Index

    Index Schlauchsystem Staubfilter Abgabe der Ausatemluft Alarmstummtaste Bedienfeld Bedienoberfläche Bereitschaft Bildschirm Doppelschlauchsystem Druckanschluss Ein/Aus (Taste) Einschlauchsystem Exspirationsventil Fehlersuche gerippter Schlauch interne Batterie Kapazität Leuchtdioden (LED) Luftauslassöffnung Maske medizinische Hinweise Schlauchsystem Staubfilter Warnhinweise Wartung Kopfband Maske Index...
  • Seite 36 Index...
