CONSTRUCTA CD91350 Gebrauchs- Und Montageanleitung Seite 10

Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.

Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.
❑ Rundrohre:
Wir empfehlen
Innendurchmesser
mind. 120 mm.
❑ Flachkanäle
müssen einen
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l 120 mm ca. 113 cm
l 150 mm ca. 177 cm
❑ Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine Mög-
lichkeit für Abluftbetrieb vorhanden ist.

Das komplette
Montage-Set können
Sie beim Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchs-
anleitung.
10
jedoch
150 mm,
gleichwer-
2
2

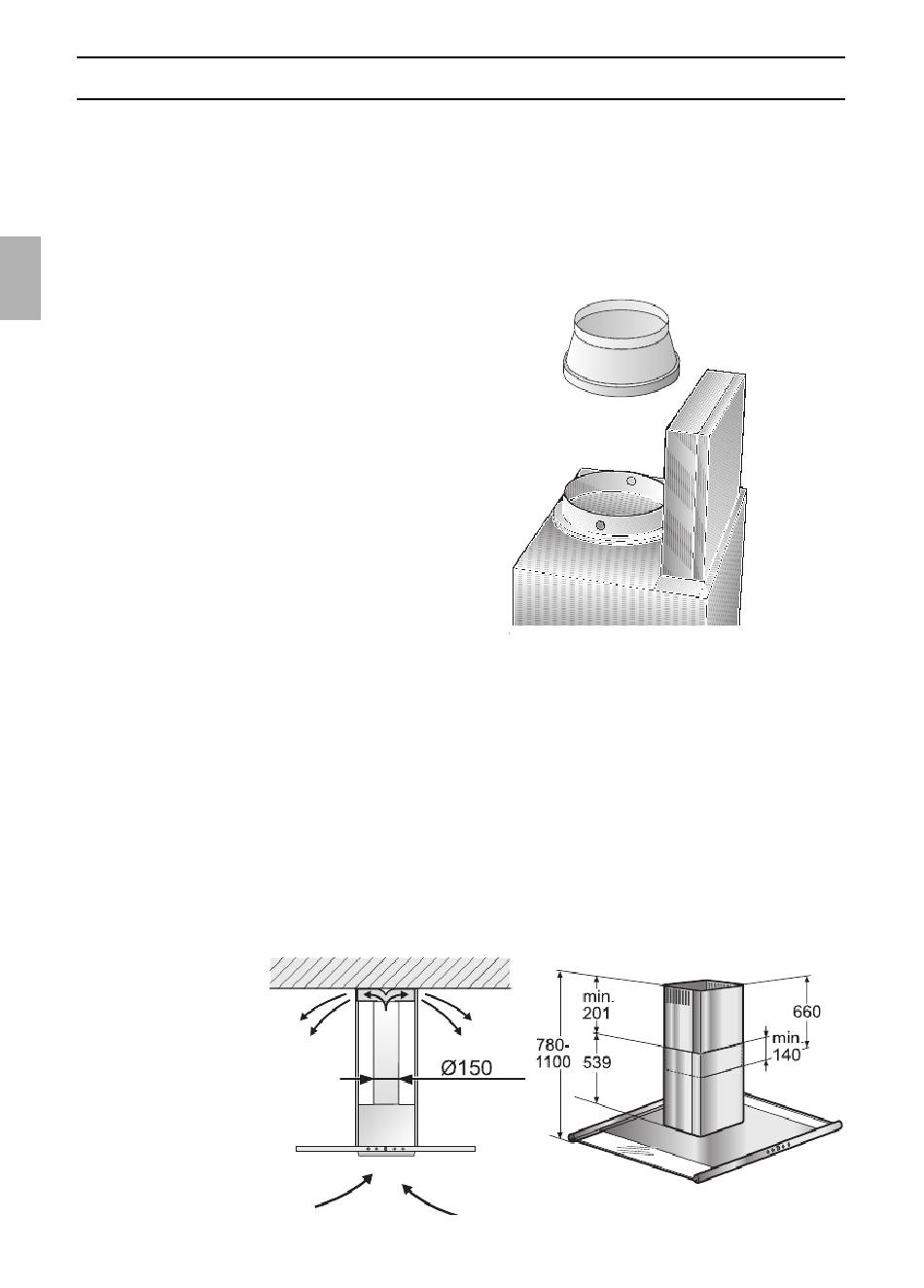

Anschluss Abluftrohr
❑ Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr
❑ Reduzierstutzen direkt am Luftstutzen
befestigen.
❑ Abluftrohr am Reduzierstutzen
befestigen.
150 mm:
l
120 mm:
l
