2.2 Digital-Modus (digital ansehen)
In diesem Modus werden die BER (Bitfehlerrate) und MER (Modulationsfehlerrate) angezeigt.
Die BER sollte so niedrig (weniger Fehler) wie möglich sein. Die MER sollte so hoch wie möglich
sein (das Signal sollte so stark wie möglich aus der Störung kommen).
2.3 Multikanal-Modus (sechs Kanäle ansehen)
In diesem Modus misst das Messinstrument die Signalstärke von sechs individuell gewählten
Kanälen. DIGIAIR Pro CATV kann mit fünf derartigen Seiten von sechs Kanälen (5x6 Kanäle)
eingestellt werden. Die Seitennummer wird rechts oben angezeigt. Blättern Sie mit den
„UP/DOWN"-Tasten durch die Seiten. Zeigen/verstecken Sie die Kanalnummern mit der OK-
Taste. Auch der Unterschied (Tilt) zwischen dem höchsten und den niedrigsten Kanal kann
angesehen werden. Die max-Höchstwerte werden beim Wechsel der Seite zurückgesetzt.
2.4 Spektrum-Modus (Spektrum ansehen)
In diesem Modus zeigt das Messinstrument alle Kanäle. Eine Pixel-Reihe repräsentiert einen Kanal.
Bewegen Sie den Cursor (die animierte gepunktete Linie) mit den UP- und DOWN-Tasten und
platzieren Sie ihn auf einem Kanal. Die Signalstärke des gewählten Kanals wird angezeigt.
3. Menü

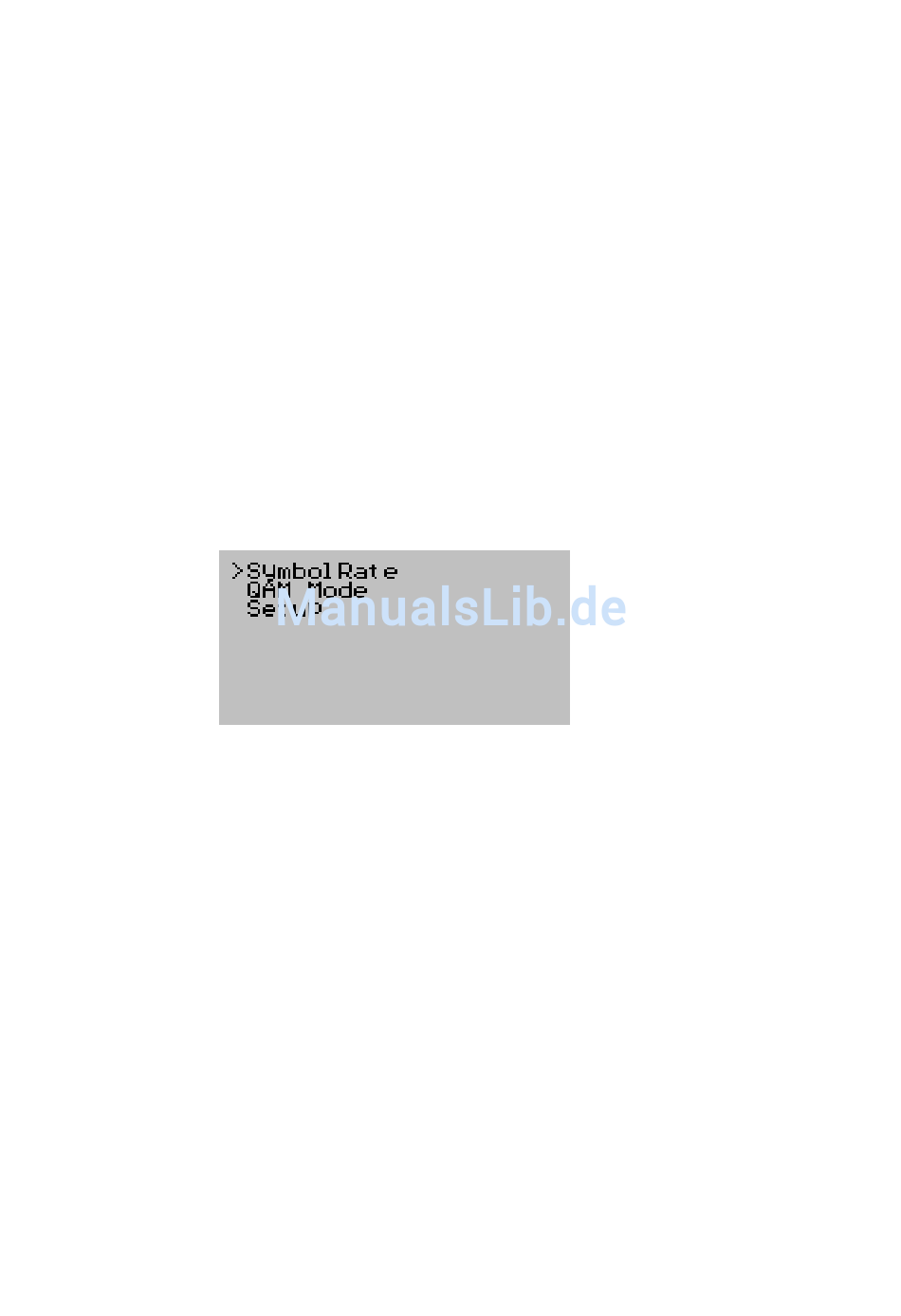

Das folgende Menü wird auf dem Bildschirm angezeigt, wenn die MENÜ-Taste gedrückt wird:
Dies ist das Hauptmenü. Mit den „UP"/„DOWN"-Tasten können Sie durch das Menüsystem
blättern. Aktivieren Sie die gewählte Funktion mit der „OK" Taste .
3.1 Symbolrate
Hier können Sie die zu verwendende Symbolrate hinzufügen, löschen und auswählen.
Die Standardeinstellung ist 'Kanalliste verwenden'. Dann wird die Symbolrate von der Kanalliste
verwendet.
Ansonsten können Sie benutzerdefinierte Symbolraten hinzufügen und auswählen.
6
