DIGIAIR PRO CATV
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für emitor DIGIAIR PRO CATV

Inhaltszusammenfassung für emitor DIGIAIR PRO CATV

  • Seite 1 DIGIAIR PRO CATV BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

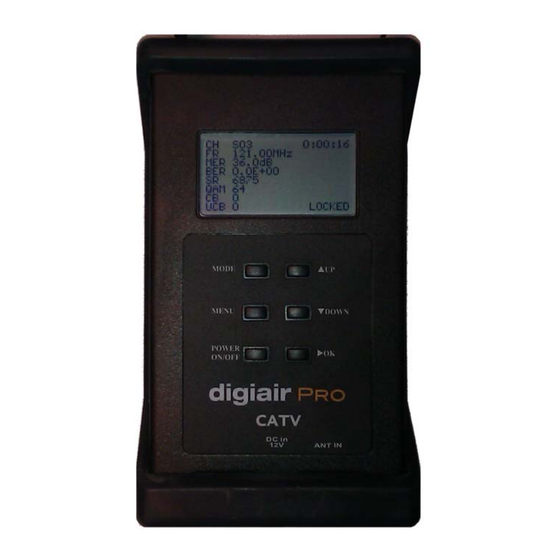

    CATV – BESCHREIBUNG Emitors DIGIAIR Pro CATV ist ein in Schweden entwickeltes Gerät für die Messung von Kabel- TV. Es ist sowohl für das analoge als auch für das digitale Kabel-TV entwickelt. DIGIAIR Pro CATV ist Mikroprozessor kontrolliert, was es sehr verlässlich und akkurat macht.

  • Seite 3: Erste Schritte

    Erste Schritte 1.1 AN-/AUS schalten Schalten Sie das Gerät AN, indem Sie einfach die AN-/AUStaste drücken (das Gerät ist im Akku- Betrieb). Das Gerät startet im Einzelkanal-Modus, wobei das Signal auf dem Messinstrument angezeigt wird. Schalten Sie das Gerät wieder AUS, indem Sie die AN/AUS Taste drücken und halten. 1.2 Energieversorgung und Akku DIGIAIR PRO CATV...
  • Seite 4 Drücken Sie die Modus-Taste nochmals, wenn die Antenne in die richtige Richtung ausgerichtet ist. Dies setzt das Messinstrument in den Digitalmodus. Der CB-Wert ist die Anzahl der korrigierten Bytes seit der Verriegelung. Der UCB Wert ist die Anzahl der unkorrigierten Bytes seit der Verriegelung. Drücken Sie die „OK”, um zur Ansicht „Konstellationsdiagramm"...

  • Seite 5: Beschreibung Der Funktionen

    Der Bildschirm zeigt sechs Kanäle auf jeder Seite und es gibt fünf Seiten. Blättern Sie mit den Tasten „UP” und „DOWN” durch die Seiten. Mit „OK” wechseln Sie in verschiedene Ansichten auf der unteren Reihe. Der Spektrum-Modus wird aktiviert, indem Sie die MODUS-Taste ein weiteres Mal drücken. Das Messinstrument zeigt alle Kanäle wie ein Spektrum an.

  • Seite 6: Digital-Modus (Digital Ansehen)

    2.3 Multikanal-Modus (sechs Kanäle ansehen) In diesem Modus misst das Messinstrument die Signalstärke von sechs individuell gewählten Kanälen. DIGIAIR Pro CATV kann mit fünf derartigen Seiten von sechs Kanälen (5x6 Kanäle) eingestellt werden. Die Seitennummer wird rechts oben angezeigt. Blättern Sie mit den „UP/DOWN”-Tasten durch die Seiten.

  • Seite 7: Qam Modus

    Kanallisten erstellt werden können. Kanalgruppen. In diesem Modus können Sie die Kanäle wählen, die im Speicher vom DIGIAIR Pro CATV gespeichert werden soll. Die gespeicherten Kanäle werden im Multikanal-Modus angezeigt. Stellen Sie die fünf Seiten mit den Kanälen Ihrer Wahl auf folgende Weise ein: Der Top-Wert im ersten Balken (ganz links) blinkt, wenn diese Einstellung aktiviert wird.

  • Seite 8: Technische Spezifikationen

    - Die Kanalnummer blinkt in normaler Geschwindigkeit. - Wiederholen Sie Schritt B, bis alle gewünschten Kanäle gespeichert sind. - Drücken Sie die „OK”-Taste und die gesamte Einstellung wird gespeichert. Auto-Abschaltung. Stellen Sie das Messinstrument so ein, dass es sich automatisch nach 1, 5, 10 oder 30 Minuten abschaltet.
  • Seite 9 8x AA aufladbare Akkus von jeweils 1200mA. Gewicht: 0,3 kg. Abmessungen: 185 x 115 x 50 mm. Zubehör: Strom 12V DC, 1A Gummigehäuse Autoaufladegerät. Emitor AB Sjöviksbacken 14 117 43, Stockholm Sweden Phone: +46 8 775 00 01 Fax: +46 8 775 00 06 Web: www.emitor.se...
