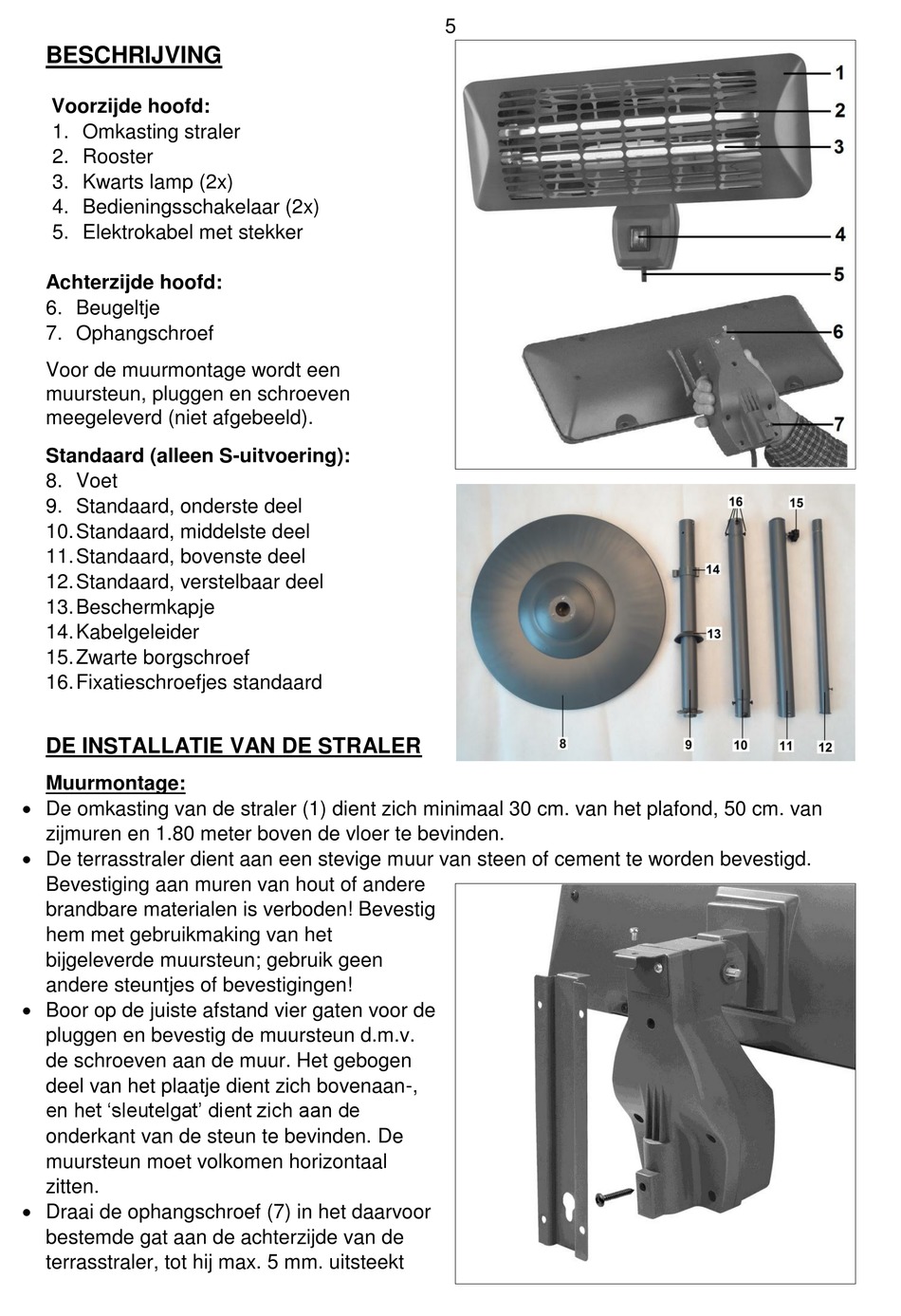

BESCHRIJVING
Voorzijde hoofd:
1. Omkasting straler
2. Rooster
3. Kwarts lamp (2x)
4. Bedieningsschakelaar (2x)
5. Elektrokabel met stekker
Achterzijde hoofd:
6. Beugeltje
7. Ophangschroef
Voor de muurmontage wordt een
muursteun, pluggen en schroeven
meegeleverd (niet afgebeeld).
Standaard (alleen S-uitvoering):
8. Voet
9. Standaard, onderste deel
10. Standaard, middelste deel
11. Standaard, bovenste deel
12. Standaard, verstelbaar deel
13. Beschermkapje
14. Kabelgeleider
15. Zwarte borgschroef
16. Fixatieschroefjes standaard
DE INSTALLATIE VAN DE STRALER
Muurmontage:
 De omkasting van de straler (1) dient zich minimaal 30 cm. van het plafond, 50 cm. van
zijmuren en 1.80 meter boven de vloer te bevinden.
 De terrasstraler dient aan een stevige muur van steen of cement te worden bevestigd.
Bevestiging aan muren van hout of andere
brandbare materialen is verboden! Bevestig
hem met gebruikmaking van het
bijgeleverde muursteun; gebruik geen
andere steuntjes of bevestigingen!
 Boor op de juiste afstand vier gaten voor de
pluggen en bevestig de muursteun d.m.v.
de schroeven aan de muur. Het gebogen
deel van het plaatje dient zich bovenaan-,
en het 'sleutelgat' dient zich aan de
onderkant van de steun te bevinden. De
muursteun moet volkomen horizontaal
zitten.
 Draai de ophangschroef (7) in het daarvoor
bestemde gat aan de achterzijde van de
terrasstraler, tot hij max. 5 mm. uitsteekt
