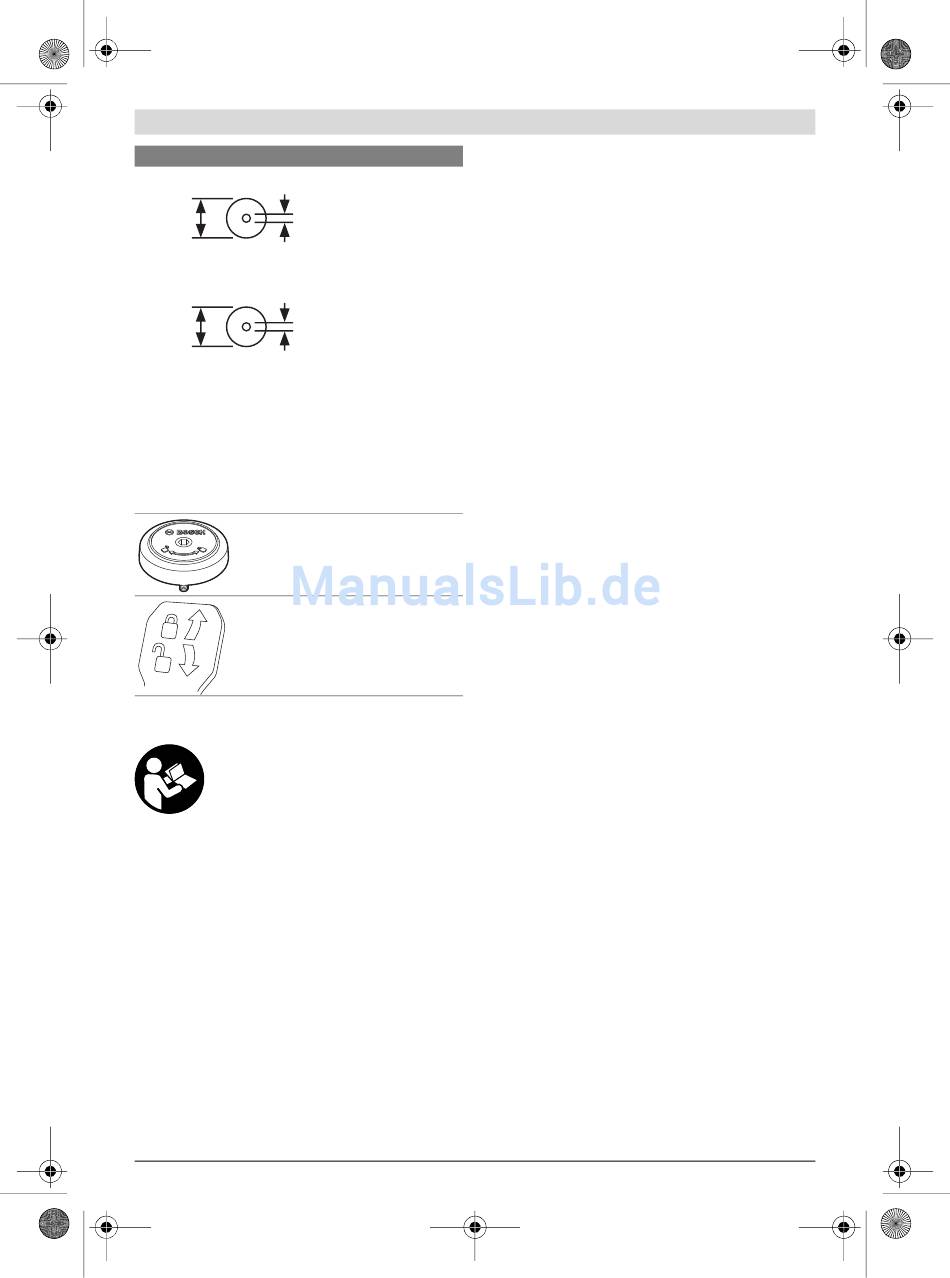

Symboly a jejich význam
3 601 M22 6..
254 mm 30 mm
3 601 M22 6B0
3 601 M22 640
254 mm 25.4 mm
Dbejte na rozměry pilového kotouče. Prů-
měr otvoru musí bez vůle pasovat na vře-
teno nářadí. Pokud je nutné použít reduk-
ce, dbejte na to, aby rozměry redukce
odpovídaly tloušťce těla kotouče
a průměru otvoru pilového kotouče a dále
průměru vřetena nářadí. Pokud možno
používejte redukce, které jsou součástí
dodávky pilového kotouče.
Ukazuje směr otáčení čepu SDS pro utáh-
nutí pilového kotouče (proti směru hodi-
nových ručiček) a pro povolení pilového
kotouče (po směru hodinových ručiček).
Svěrná páčka uzavřená:
Nastavený vertikální úhel sklonu nástrojo-
vého ramene se zafixuje.
Svěrná páčka otevřená:
Lze nastavit vertikální úhly sklonu.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a poky-
ny. Zanedbání při dodržování varovných upo-
zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.
Určené použití
Elektronářadí je určeno jako stacionární stroj k provádění po-
délných a příčných řezů do dřeva s rovným průběhem řezu.
Přitom jsou možné horizontální pokosové úhly od –52° do
+60° a též vertikální úhly sklonu od 47° (levá strana) do 47°
(pravá strana).
Výkon elektronářadí je dimenzován pro řezání tvrdého a měk-
kého dřeva a též dřevotřískových a dřevovláknitých desek.
Při použití příslušných pilových kotoučů je možné řezání hliní-
kových profilů a umělé hmoty.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1 Dorazová lišta
2 Přestavitelná dorazová lišta
3 Doraz pro vertikální standardní úhly pokosu 47°, 45°,
33,9° a 22,5°
Bosch Power Tools
4 Stupnice pro úhel sklonu (vertikální)
5 Ukazatel úhlu (vertikální) pro pravý rozsah úhlu sklonu
6 Zajišťovací šroub zákluzového vedení
7 Svěrná páčka pro libovolné úhly sklonu (vertikální)
8 Regulátor počtu otáček(není k dispozici u všech prove-
dení pro konkrétní zemi)
9 Přepravní zajištění
10 Přepravní držadlo
11 Ochranný kryt
12 Rukojeť
13 Aretační páčka
14 Ochranné víko laseru
15 Kyvný ochranný kryt
16 Vodící váleček
17 Montážní otvory
18 Stůl pily
19 Vkládací deska
20 Aretační svorka
21 Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)
22 Páčka pro přednastavení pokosového úhlu
(horizontální)
23 Ochrana proti překlopení
24 Ukazatel úhlu (horizontální)
25 Zářezy pro standardní pokosové úhly
26 Stupnice pokosového úhlu (horizontální)
27 Prodloužení řezacího stolu
28 Prohlubně pro uchopení
29 Otvory pro rychloupínací svěrku
30 Čep SDS
31 Spínač
32 Spínač pro zapnutí/vypnutí laseru (vyznačení linie řezu)
33 Varovný štítek laseru
34 Výfuk třísek
35 Aretační šroub přestavitelné dorazové lišty
36 Zákluzové vedení
37 Klíč na vnitřní šestihrany (6 mm/4 mm)
38 Rychloupínací svěrka
39 Seřizovací šroub hloubkového dorazu
40 Hloubkový doraz
41 Ukazatel úhlu (vertikální) pro levý rozsah úhlu sklonu
42 Doraz pro standardní vertikální úhel sklonu 0°
43 Odražeč špon
44 Aretace vřetene
45 Šroub s vnitřním šestihranem pro upevnění pilového
kotouče
46 Upínací příruba
47 Pilový kotouč
48 Vnitřní upínací příruba
49 Upínací šroub prodloužení stolu pily
50 Závitová tyč
51 Křídlový šroub
