- Seite 1 Ausgabe 03.2013 / Id.-Nr. 400 236 218 KURZANLEITUNG TÜRSPRECHANLAGEN UND VIDEO-SYSTEME MIT TWINBUS NETZGERÄT 1 7573 01 • Allgemeines • Installation • Montage • Inbetriebnahme • Türstation/Netzgeräte • Service INTELLIGENTE GEBÄUDEKOMMUNIKATION...
-
Seite 2: Inhaltsverzeichnis
TwinBus Erweiterungseinheit 1 4923 ......18 TwinBus Netzgerät 1 7573 ........19 TwinBus Türumschaltung 1 4982 . -
Seite 3: Bevor Sie Weiterlesen
Bevor Sie weiterlesen… Umgang mit dieser Unterlage Diese Kurzanleitung liefert Ihnen Informationen, die Sie zur Installation, Montage und Inbetriebnahme einer TwinBus Türsprechanlage benötigen. Sie ersetzt nicht das Systemhandbuch. Sie soll einen Überblick für die häufigsten Ein- satzfälle von Türsprechanlagen und Videosystemen in Ein- oder Mehrfamilienhäusern geben. Es sind nur die im In- haltsverzeichnis aufgeführten Geräte beschrieben. -
Seite 4: Abkürzungsverzeichnis
Hauptbuslinie Hauptbuslinie Busklemme Videobus Busklemme Videobus Angabe der Artikelnummern Die Artikelnummer der RITTO Produkte setzt sich aus mehreren Angaben zusammen. Z. B. 1 7630 70 1 7630 Gerät: TwinBus Wohntelefon Farbe: weiß Geräteindex In diesem Dokument ist jeweils nur die Angabe für das Gerät aufgeführt. Die zur Verfügung stehende Farbvariante und die aktuelle Geräteversion entnehmen Sie bitte dem RITTO Katalog. -
Seite 5: Maximale Leitungslängen
Allgemeines Maximale Leitungslängen Der Schleifenwiderstand jeder TwinBus-Linie darf max. 20 Ohm betragen. Dies ergibt folgende maximale Leitungs- längen: Drahtdurchmesser in mm Widerstand in Ohm / m 0,0349 0,0621 Leitungslänge zwischen TwinBus Netzgerät 1 7573 und Wohntelefon oder Video- 280 m... -
Seite 6: Montageort Von Videokameras
In diesen Fällen ist zum Anschluss der Module ein Kreuzverbinder 1 8797 einzusetzen. Reinigung Die Oberflächen der TwinBus Geräte können durch Umwelteinflüsse und häufige Nutzung verschmutzen. Reinigen Sie die Oberflächen nur mit einem feuchten Tuch und einem geeigneten, milden Haushaltsreiniger. -
Seite 7: Installation
Installation Installation Türsprechanlage für das Ein- oder Mehrfamilienhaus Jede Wohneinheit kann separat von der Haupteingangstür aus angewählt werden. Die Klingeltaste der Wohnungstür (Etagendrücker) wird direkt am Wohntelefon angeschlossen. Die eingehenden Rufe von der Türstation und dem Eta- gendrücker (ED) werden automatisch durch unterschiedliche Ruftöne signalisiert. Der Türöffner (TÖ) an der Haupttür kann von allen Wohntelefonen aus betätigt werden. -
Seite 8: Video-Türsprechanlage Für Das Ein- Oder Mehrfamilienhaus
Installation Video-Türsprechanlage für das Ein- oder Mehrfamilienhaus mit einer Hauptbuslinie mit Video-Freisprechstelle 1 7875, 1 7877, bzw. Video-Hausstation 1 7865, 1 7867 mit dezentraler Speisung 1 6477 1 7865 1 6477 1 7865 1 8783 1 7573 1 6477 1 6477 1 8760 1 7865 1 8753... - Seite 9 Installation Video-Türsprechanlage für das Ein- oder Mehrfamilienhaus mit Video-Hausstationen 1 7865, 1 7867 bzw. Video-Freisprechstellen 1 7875, 1 7877 mit zentraler Speisung mit 1 Hauptbuslinie bzw. 3 Hauptbuslinien und Video-Linienverteiler 1 4813 max. 30 max. 30 max. 30 2x2+2 2x2+2 2x2+2 1 7867 1 7867...
- Seite 10 Installation 1 7867 Va Vb 51 52 1 7867 Va Vb 51 52 1 7867 Va Vb 51 52 max. 30 max. 30 max. 30 1 6481 1 7573 a1 b a2 b a3 b 1 4813 1 8783 Vb 80 1 8759/ 1 8760 1 8753...
-
Seite 11: Montage
Montage Montage Netzgerät und Zusatzgeräte 00903-0 00822-0 00904-0 00538-0... -
Seite 12: Twinbus Wohntelefon 1 7630, 1 7650
Montage TwinBus Wohntelefon 1 7630, 1 7650 Im Folgenden ist die Montage für das TwinBus Wohntelefon 1 7630 beschrieben. Die Montage von TwinBus Wohn- telefon Komfort 1 7650 erfolgt analog dazu. Anschluss Hinweis: Bei Parallelbetrieb mehrerer Wohntelefone, die auf einen Etagendrücker (ED) reagieren... -
Seite 13: Twinbus Video-Hausstationen 1 7865, 1 7867
Montage TwinBus Video-Hausstationen 1 7865, 1 7867 Aufputzmontage Entnehmen Sie das TwinBus Gerät und die mitgelie- Bitte entnehmen Sie die Klemmen der Verpackung. ➤ ➤ ferten Bauteile der Verpackung. Stellen Sie bitte die Bedienungsanleitung des Twin- ➤ Bus Gerätes Ihrem Kunden zur Verfügung. Die Be- dienungsanleitung liegt dem Gerät bei. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Die Inbetriebnahme kann über das Wohntelefon, die Video-Hausstation oder über den Etagendrücker vorgenommen werden. Die Inbetriebnahme über den Etagendrücker ist sehr nützlich, wenn Sie keinen Zugang zu der Wohneinheit haben. Damit der Bediener den Rufton der Hauptklingel ändern kann, ist die Hauptklingel bei einer Neueinstellung als erste Klingeltaste einzulernen. -
Seite 15: Einstellungen Löschen
Wurde die Zeitfrist überschritten: Wiederholen Sie den Vorgang. ➤ Ist der Einlernvorgang fehlgeschlagen: Prüfen Sie am TwinBus Netzgerät, ob der Einstellschutz aktiviert ist – siehe Seite ➤ ☞ ➤ Wurden bereits 10 Klingeltasten eingelernt, ist der Speicher des Telefons bzw. der Video-Hausstation voll. Lö- schen Sie ggf. -
Seite 16: Türstation/Netzgeräte
Türstation/Netzgeräte Türstation/Netzgeräte Busverbinder in der Türstation Die Module der Türstation werden mit Busverbindern untereinander verbunden. Türstation Portier Rahmenmontage Aufputzrahmen Im Folgenden ist die Montage für den Portier Modul-Türstation Aufputzrahmen 1 8833 beschrieben. Die Montage der weiteren Aufputzrahmen 1 8831 - 1 8832, sowie 1 8834 - 1 8840 erfolgt analog dazu. 01107-0 Montage der Module 01104-0... -
Seite 17: Twinbus Einbaulautsprecher 1 4921
Türstation oder zum Austausch von vorhandenen Modulen mit den Artikel-Nummern 1 47... kombiniert werden. In diesen Fällen ist zum Anschluss der Module ein Kreuzverbinder 1 8797 einzusetzen. TwinBus Einbaulautsprecher 1 4921 Gerätebeschreibung Der Einbaulautsprecher 1 4921 wird in vorhandene Klingel- oder Briefkastenanlagen integriert, um sie zu einer Twin- Bus Türstation zu erweitern. -
Seite 18: Twinbus Erweiterungseinheit 1 4923
Türstation/Netzgeräte TwinBus Erweiterungseinheit 1 4923 Die Erweiterungseinheit 1 4923 wird zur Erweiterung des Einbaulautsprechers 1 4921 eingesetzt. Sie ermöglicht den Anschluss von 12 weiteren Klingeltastern. 00279-0 00213-0 * Bitte beachten Sie die rote Markierung Hinweis: An das Netzgerät 1 7573 kann eine bauseitige Beleuchtung bis max. 11 V / 1,6 A an die Klemmen 3 und 4 angeschlossen werden. -

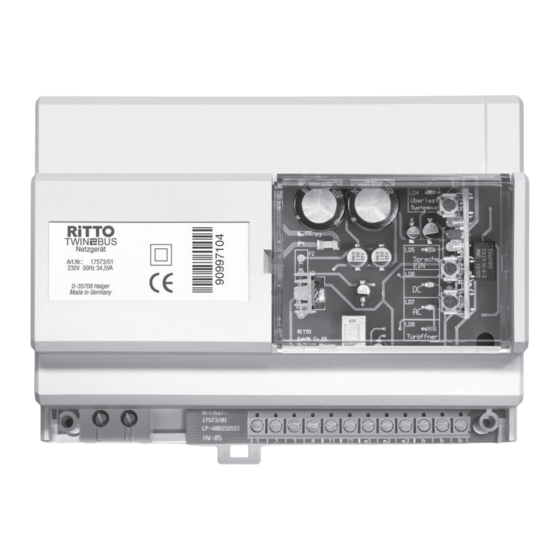

Seite 19: Twinbus Netzgerät 1 7573
Türstation/Netzgeräte TwinBus Netzgerät 1 7573 Gerätebeschreibung Das Netzgerät stellt die Energieversorgung für die an den TwinBus angeschlossenen Geräte bereit. Es steuert die Türstation und stellt Funktionen zur Verfügung, die die angeschlossenen Teilnehmer nutzen können. Anschlüsse L, N Netzanschluss 230 V 1, 2, 3, 4 Türstation, gepolt... -
Seite 20: Twinbus Türumschaltung 1 4982
„Prog-Schutz“ drücken bis LD 3 (grün) erlischt Hinweis: Der Einstellschutz bleibt nach der Aktivierung am TwinBus Netzgerät 1 7573 in den Wohntelefonen bzw. Video-Hausstationen selbst dann bestehen, wenn das Wohntelefon oder die Video-Hausstation spannungsfrei geschaltet werden. TwinBus Türumschaltung 1 4982 Gerätebeschreibung... -
Seite 21: Einstellung Der Betriebsart
Türstation/Netzgeräte 1 7630 1 7630 1 7865 Va Vb 1 7573 1 2 3 4 11 a1 a3 b 1 4982 1 6481 A2 A21 B2 B21 Va Vb Va Vb Va Vb 1 8759/ 1 8783 Va Vb Va Vb 1 8760 1 8783 1 8753... -
Seite 22: Video-Netzgerät Rge 1 6481
TwinBus Video-Linienverteiler 1 4813 Gerätebeschreibung Der Video-Linienverteiler 1 4813 erweitert eine TwinBus Videoleitung auf 3 Videoleitungen, analog zu den TwinBus Hauptlinien, die das Netzgerät 1 7573 zur Verfügung stellt. Das Gerät wird als Zusatzgerät mit einem TwinBus Netz- gerät 1 7573 betrieben. Anschlüsse 1. -
Seite 23: Service
Türsprechverkehr DC 30 V bei Türsprechverkehr DC 0 V ohne Last AC 11 V TwinBus Türsprechmodul 1 8760 bzw. 1 8759 / TwinBus Einbaulautsprecher 1 4921 Klemme Soll-Spannung kein Türsprechverkehr DC 15 V oder 30 V bei Türsprechverkehr DC 24 V... -
Seite 24: Serviceanzeigen
Serviceanzeigen TwinBus Netzgerät 1 7573 00807-0 Anzeige Bedeutung LED 1 (gelb) blinkt Türöffnerlaufzeit wird eingestellt (LED blinkt im Sekundentakt bei der Ein- stellung der Türöffnerzeit) oder Einlernmodus für Schaltbefehle aktiv. LED 2 (rot) leuchtet auf Signalisiert Übertragung von Busbefehlen, z. B.: Hörer wird abgenommen oder aufgelegt.
