RITTO TwinBus
Installation – Inbetriebnahme – Bedienung
Identnummer: 400 232 510 / Ausgabe 04.2006
Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen
Hinweise in der aktuellen Ausgabe des TwinBus Systemhandbuches
Lieferumfang:
1. TwinBus LAN Adapter
2. CD-ROM
3. 1 Stück Cross Over Kabel (rot), für direkten Anschluß PC an LAN-Adapter
4. 1 Stück Patch-Kabel (grün) für Anschluß LAN-Adapter an Netzwerkkomponente
5. 1 Stück Anschlußkabel (gelb) für Anschluß LAN-Adapter an TwinBus
6. Steckernetzteil
7. Bedienungsanleitung
1 Geräteinstallation
Der TwinBus-LAN-Adapter stellt eine Verbindung zwischen einer TwinBus-
Türsprechanlage und einem PC-Netzwerk her. Hierfür wird ein gewöhnliches RJ-45
Netzwerkkabel (10/100 MBit/s) zum Anschluß an das lokale Netzwerk sowie ein
zweites Kabel mit RJ-45-Stecker zum Anschluß an den TwinBus benötigt. Der
TwinBus-Anschluß ist wie folgt zu beschalten:

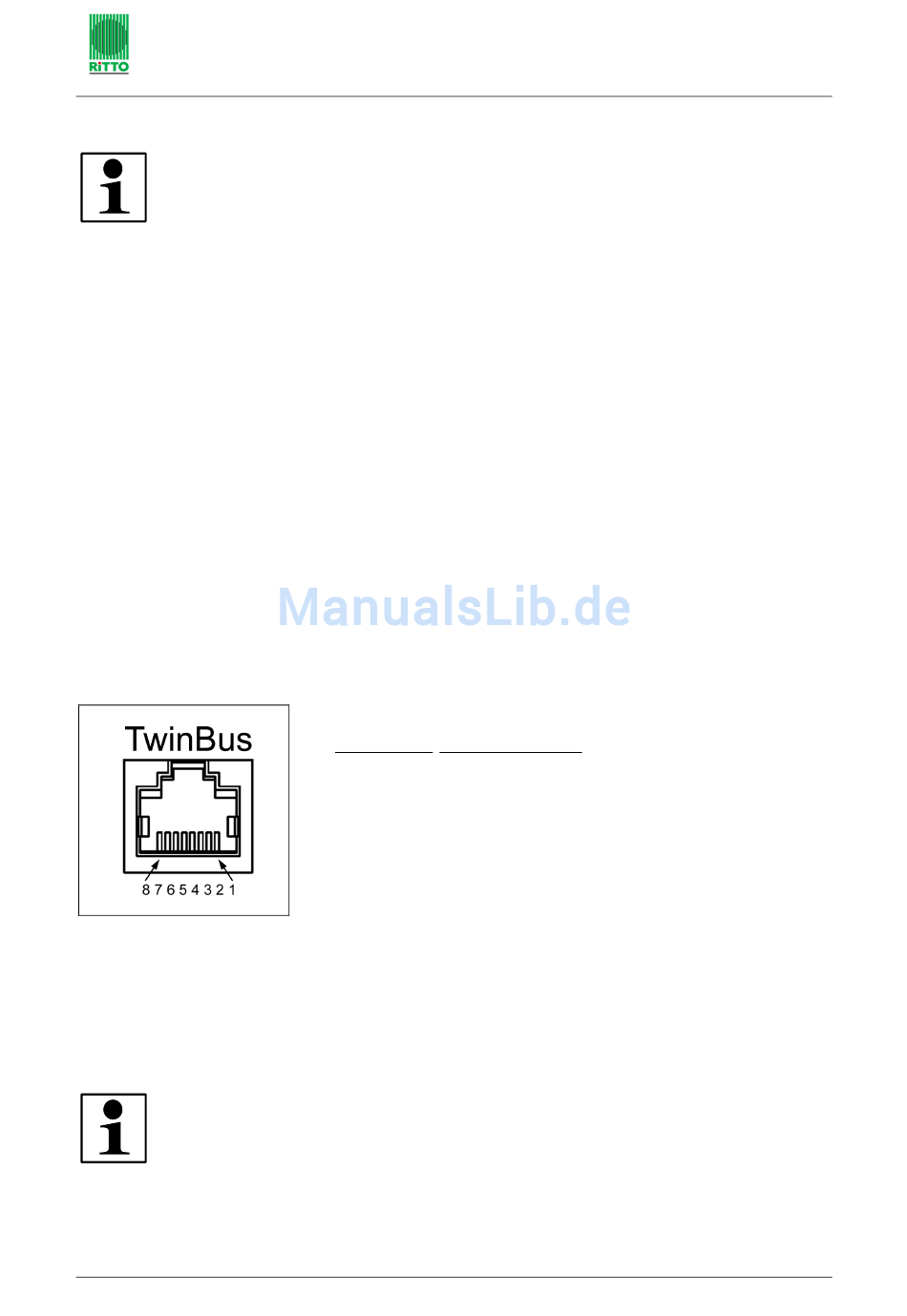

TwinBus-Steckerbelegung
Nach Anschluß der Kabel kann der TwinBus-LAN-Adapter mit dem beiliegenden
Steckernetzteil mit Strom versorgt werden und ist damit betriebsbereit. Bitte
beachten Sie dazu die nachfolgenden Anschlußmöglichkeiten und die Farbangaben
zu den Anschlußleitungen.
Hinweis:
Für die Erstinbetriebnahme empfehlen wir Ihnen die Konfiguration mittels
Cross-Over-Kabel (S. Pkt. 1.1.). Bei dem verwendeten PC muß dabei die
IP-Adresse statisch vergeben werden (z.B: 192.168.0.1). Sollte eine
dynamische IP-Vergabe eingestellt sein (DHCP) ist diese vorab in der
Systemsteuerung zu deaktivieren.
LAN Adapter 1 7589 /00
TwinBus
PIN
Leitung
Anschlußdose
a
1
b
2
---
3
---
4
Va
5
Vb
6
~
7
~
8
