H

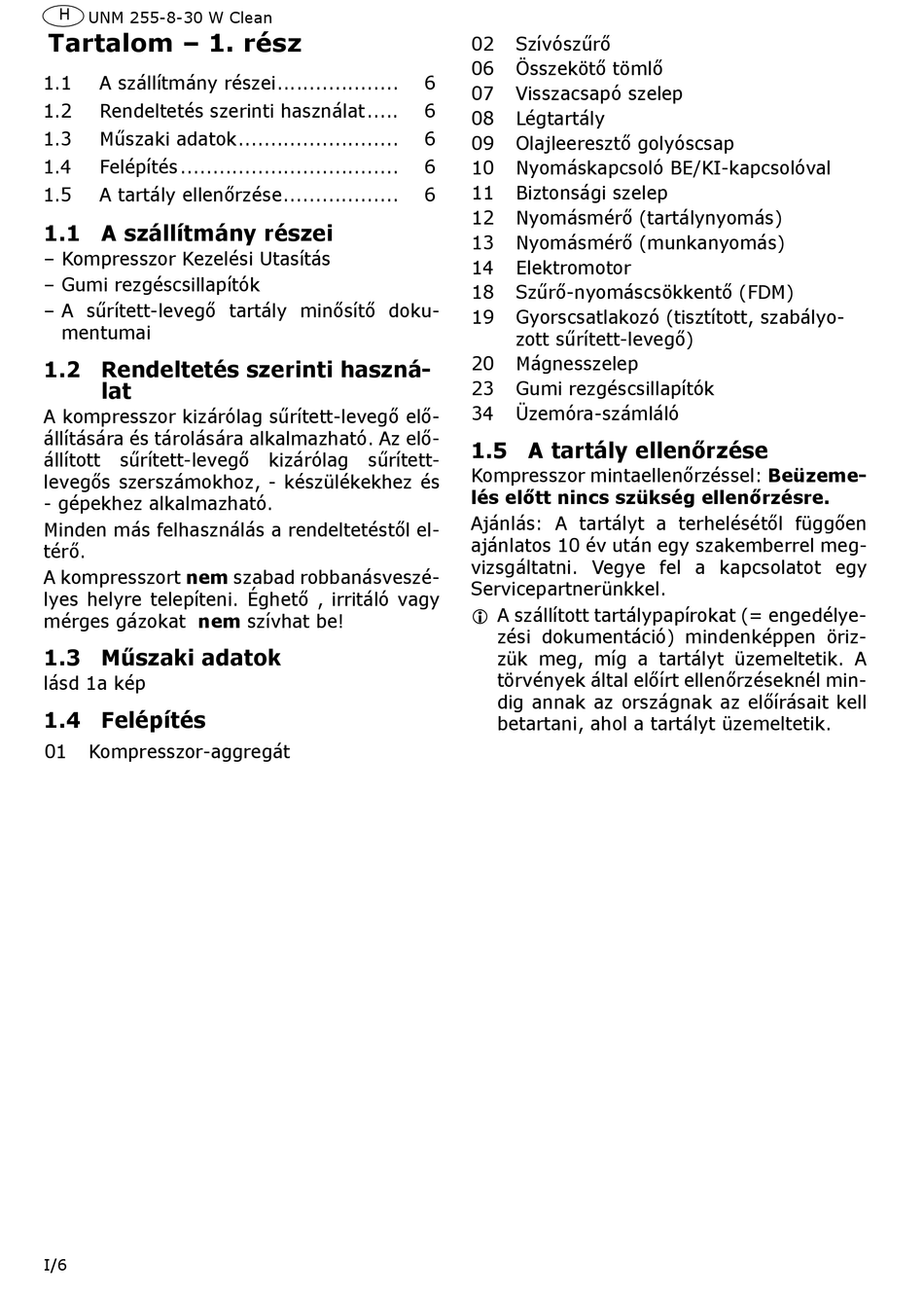

UNM 255-8-30 W Clean
Tartalom – 1. rész
1.1
A szállítmány részei...................
1.2
Rendeltetés szerinti használat.....
1.3
Műszaki adatok.........................
1.4
Felépítés ..................................
1.5
A tartály ellenőrzése..................
1.1 A szállítmány részei
– Kompresszor Kezelési Utasítás
– Gumi rezgéscsillapítók
– A sűrített-levegő tartály minősítő doku-
mentumai
1.2 Rendeltetés szerinti haszná-
lat
A kompresszor kizárólag sűrített-levegő elő-
állítására és tárolására alkalmazható. Az elő-
állított sűrített-levegő kizárólag sűrített-
levegős szerszámokhoz, - készülékekhez és
- gépekhez alkalmazható.
Minden más felhasználás a rendeltetéstől el-
térő.
A kompresszort nem szabad robbanásveszé-
lyes helyre telepíteni. Éghető , irritáló vagy
mérges gázokat nem szívhat be!
1.3 Műszaki adatok
lásd 1a kép
1.4 Felépítés
01
Kompresszor-aggregát
I/6
02
Szívószűrő
06
Összekötő tömlő
6
07
Visszacsapó szelep
6
08
Légtartály
6
09
Olajleeresztő golyóscsap
6
10
Nyomáskapcsoló BE/KI-kapcsolóval
11
Biztonsági szelep
6
12
Nyomásmérő (tartálynyomás)
13
Nyomásmérő (munkanyomás)
14
Elektromotor
18
Szűrő-nyomáscsökkentő (FDM)
19
Gyorscsatlakozó (tisztított, szabályo-
zott sűrített-levegő)
20
Mágnesszelep
23
Gumi rezgéscsillapítók
34
Üzemóra-számláló
1.5 A tartály ellenőrzése
Kompresszor mintaellenőrzéssel: Beüzeme-
lés előtt nincs szükség ellenőrzésre.
Ajánlás: A tartályt a terhelésétől függően
ajánlatos 10 év után egy szakemberrel meg-
vizsgáltatni. Vegye fel a kapcsolatot egy
Servicepartnerünkkel.
A szállított tartálypapírokat (= engedélye-
zési dokumentáció) mindenképpen öriz-
zük meg, míg a tartályt üzemeltetik. A
törvények által előírt ellenőrzéseknél min-
dig annak az országnak az előírásait kell
betartani, ahol a tartályt üzemeltetik.
