Inhaltsverzeichnis - Teil 2
2.1 Allgemeine Hinweise..................
2.2 Symbole und ihre Bedeutung......
2.3 Sicherheitshinweise...................
2.4 Inbetriebnahme ........................
2.5 Betrieb ....................................
2.6 Wartung ..................................
2.7 Außerbetriebnahme...................
2.8 Störungsbehebung ....................
2.9 Gewährleistung.........................

2.1 Allgemeine Hinweise

Sicherheitshinweise beachten!
Bedienungsanleitung Teil 1 und 2 lesen!
Technische Änderungen vorbehalten. Abbil-
dungen (am Anfang der Bedienungsanlei-
tung) können vom Original abweichen.

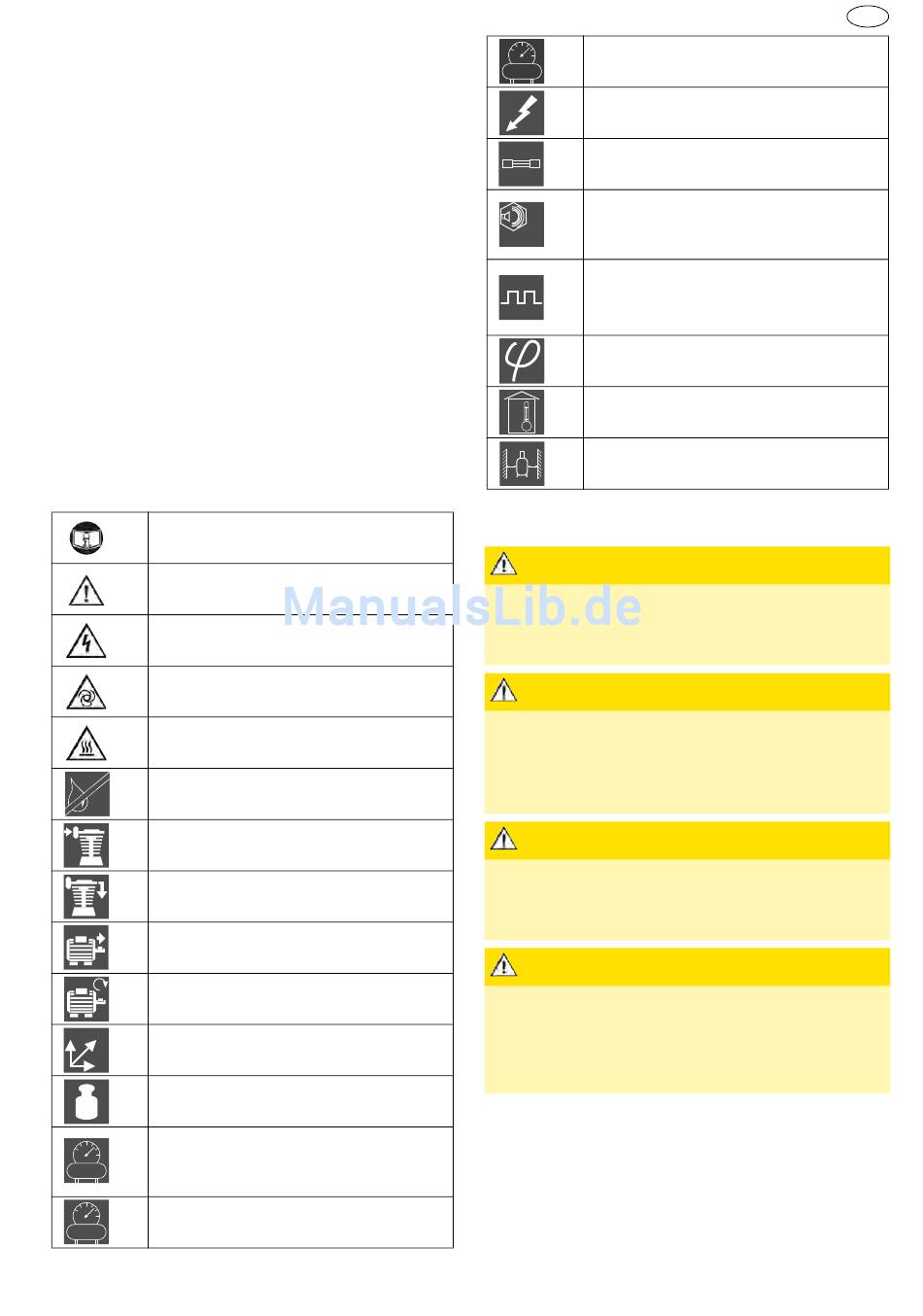

2.2 Symbole und ihre Bedeutung

Bedienungsanleitung lesen
Warnung vor Gefahren
Gefahr von elektrischem Strom-
schlag!
Gerät kann selbstständig wieder
anlaufen!
Heiße Oberfläche!
ölfreie Druckluft
OIL
Ansaugleistung [l/min]
Füllleistung [l/min]
Motorleistung [kW]
Höchste Betriebsdrehzahl
n
[U/min]
Abmessungen: Höhe x Tiefe x
H T
Breite [mm]
B
Gewicht [kg]
m
Behälterinhalt [l]
Maximal zulässiger Betriebs-
P
PS
überdruck des Behälters [bar]
Verdichtungsenddruck [bar]
P
max
1
Einschaltdruck [bar]
P
min
1
Spannung [V], Frequenz [Hz],
1
Phase(n) [~]
1
Elektrische Absicherung
2
(träge) [A]
L
2
pA1
EN ISO 2151 unter Verwendung
3
L
EN ISO 3744
pA1
4
Verhältnis
5
standzeit
1 1
6
0 0 0
Max. Anzahl Schaltzyklen [1/h]
Relative Luftfeuchtigkeit [%]
Umgebungstemperatur [°C]
max.
T
min.
Min. Abstand zur Wand [cm]
1.
Z.B. bei Erreichen des Einschaltdrucks

2.3 Sicherheitshinweise

Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
Druckluftschlauch festhalten!

Verbrennungsgefahr am Motor, Aggre-
gat, Rückschlagventil,
schlauch/Druckrohr!
Schutzhandschuhe tragen!

Hörschäden durch Lärm während des
Betriebs!
Gehörschutz tragen!

Beschädigungen des Anschlusskabels!
Vor scharfen Kanten, Öl und Hitze schüt-

zen!
Am Stecker aus der Steckdose ziehen!

• Ausgeruht, konzentriert, den sachgerech-
ten Betrieb sicherstellen.
• Schützen Sie sich, andere Personen, Tiere,
Sachgegenstände und Ihre Umwelt durch
jeweils notwendige Schutzmaßnahmen,
Einweisung in die Geräte und Vorkehrun-
gen um Gesundheits-, Sach-, Wert-, Um-
UNM Clean - OF
Schalldruckpegel nach
Betriebszeit:Still-
WARNUNG
WARNUNG
Verbindungs-
WARNUNG
WARNUNG
D
II/1
