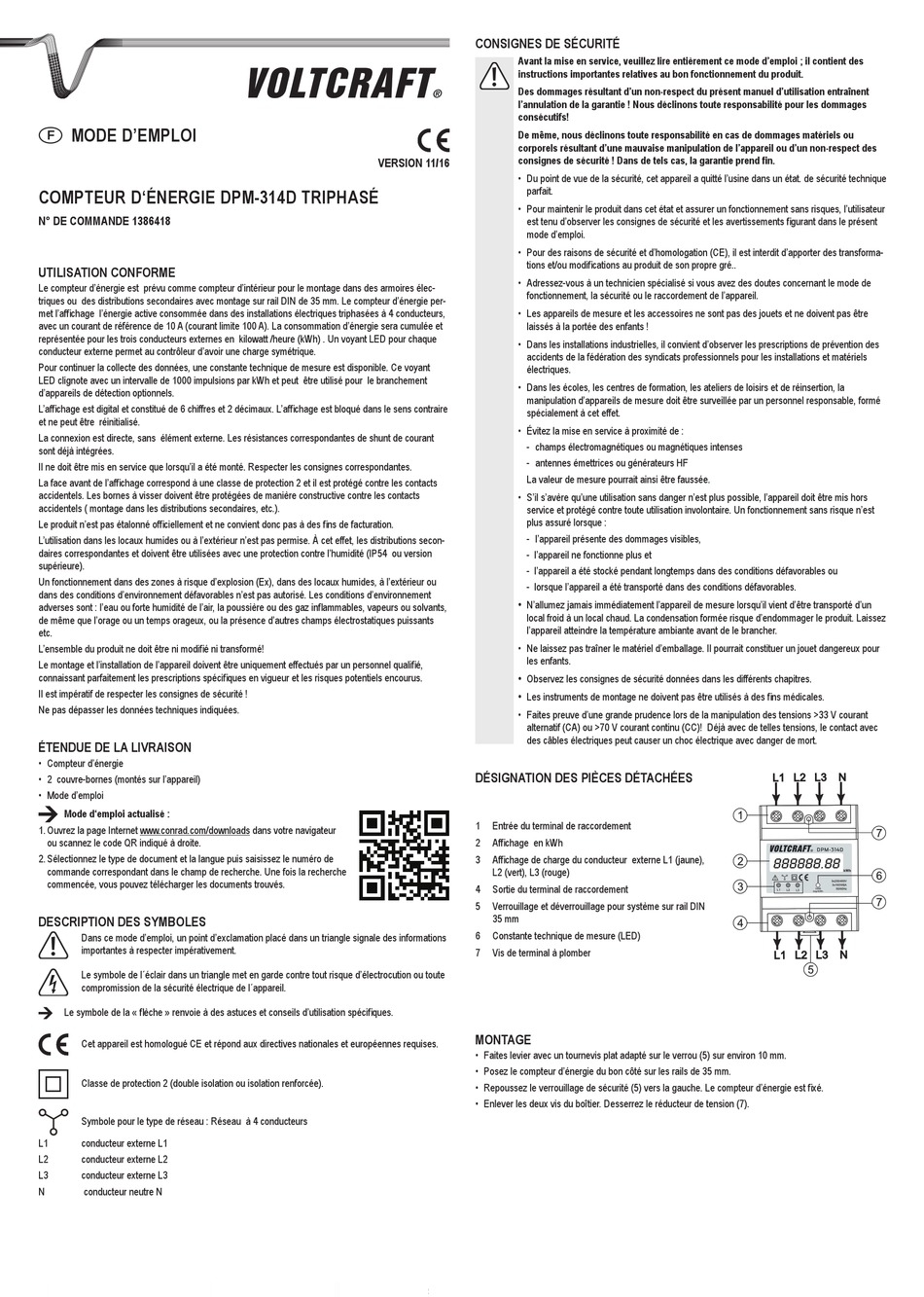

MODE D'EMPLOI
F
COMPTEUR D'ÉNERGIE DPM-314D TRIPHASÉ
N° DE COMMANDE 1386418
UTILISATION CONFORME
Le compteur d'énergie est prévu comme compteur d'intérieur pour le montage dans des armoires élec-
triques ou des distributions secondaires avec montage sur rail DIN de 35 mm. Le compteur d'énergie per-
met l'affichage l'énergie active consommée dans des installations électriques triphasées à 4 conducteurs,
avec un courant de référence de 10 A (courant limite 100 A). La consommation d'énergie sera cumulée et
représentée pour les trois conducteurs externes en kilowatt /heure (kWh) . Un voyant LED pour chaque
conducteur externe permet au contrôleur d'avoir une charge symétrique.
Pour continuer la collecte des données, une constante technique de mesure est disponible. Ce voyant
LED clignote avec un intervalle de 1000 impulsions par kWh et peut être utilisé pour le branchement
d'appareils de détection optionnels.
L'affichage est digital et constitué de 6 chiffres et 2 décimaux. L'affichage est bloqué dans le sens contraire
et ne peut être réinitialisé.
La connexion est directe, sans élément externe. Les résistances correspondantes de shunt de courant
sont déjà intégrées.
Il ne doit être mis en service que lorsqu'il a été monté. Respecter les consignes correspondantes.
La face avant de l'affichage correspond à une classe de protection 2 et il est protégé contre les contacts
accidentels. Les bornes à visser doivent être protégées de manière constructive contre les contacts
accidentels ( montage dans les distributions secondaires, etc.).
Le produit n'est pas étalonné officiellement et ne convient donc pas à des fins de facturation.
L'utilisation dans les locaux humides ou à l'extérieur n'est pas permise. À cet effet, les distributions secon-
daires correspondantes et doivent être utilisées avec une protection contre l'humidité (IP54 ou version
supérieure).
Un fonctionnement dans des zones à risque d'explosion (Ex), dans des locaux humides, à l'extérieur ou
dans des conditions d'environnement défavorables n'est pas autorisé. Les conditions d'environnement
adverses sont : l'eau ou forte humidité de l'air, la poussière ou des gaz inflammables, vapeurs ou solvants,
de même que l'orage ou un temps orageux, ou la présence d'autres champs électrostatiques puissants
etc.
L'ensemble du produit ne doit être ni modifié ni transformé!
Le montage et l'installation de l'appareil doivent être uniquement effectués par un personnel qualifié,
connaissant parfaitement les prescriptions spécifiques en vigueur et les risques potentiels encourus.
Il est impératif de respecter les consignes de sécurité !
Ne pas dépasser les données techniques indiquées.
ÉTENDUE DE LA LIVRAISON
• Compteur d'énergie
• 2 couvre-bornes (montés sur l'appareil)
• Mode d'emploi
Mode d'emploi actualisé :
1. Ouvrez la page Internet www.conrad.com/downloads dans votre navigateur
ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis saisissez le numéro de
commande correspondant dans le champ de recherche. Une fois la recherche
commencée, vous pouvez télécharger les documents trouvés.
DESCRIPTION DES SYMBOLES
Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale des informations
importantes à respecter impérativement.
Le symbole de l´éclair dans un triangle met en garde contre tout risque d'électrocution ou toute
compromission de la sécurité électrique de l´appareil.
Le symbole de la « flèche » renvoie à des astuces et conseils d'utilisation spécifiques.
Cet appareil est homologué CE et répond aux directives nationales et européennes requises.
Classe de protection 2 (double isolation ou isolation renforcée).
Symbole pour le type de réseau : Réseau à 4 conducteurs
L1 conducteur externe L1
L2 conducteur externe L2
L3 conducteur externe L3
N conducteur neutre N
CONSIGNES DE SÉCURITÉ
Avant la mise en service, veuillez lire entièrement ce mode d'emploi ; il contient des
instructions importantes relatives au bon fonctionnement du produit.
Des dommages résultant d'un non-respect du présent manuel d'utilisation entraînent
l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages
consécutifs!
De même, nous déclinons toute responsabilité en cas de dommages matériels ou
corporels résultant d'une mauvaise manipulation de l'appareil ou d'un non-respect des
consignes de sécurité ! Dans de tels cas, la garantie prend fin.
VERSION 11/16
• Du point de vue de la sécurité, cet appareil a quitté l'usine dans un état. de sécurité technique
parfait.
• Pour maintenir le produit dans cet état et assurer un fonctionnement sans risques, l'utilisateur
est tenu d'observer les consignes de sécurité et les avertissements figurant dans le présent
mode d'emploi.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit d'apporter des transforma-
tions et/ou modifications au produit de son propre gré..
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de
fonctionnement, la sécurité ou le raccordement de l'appareil.
• Les appareils de mesure et les accessoires ne sont pas des jouets et ne doivent pas être
laissés à la portée des enfants !
• Dans les installations industrielles, il convient d'observer les prescriptions de prévention des
accidents de la fédération des syndicats professionnels pour les installations et matériels
électriques.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la
manipulation d'appareils de mesure doit être surveillée par un personnel responsable, formé
spécialement à cet effet.
• Évitez la mise en service à proximité de :
- champs électromagnétiques ou magnétiques intenses
- antennes émettrices ou générateurs HF
La valeur de mesure pourrait ainsi être faussée.
• S'il s'avère qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors
service et protégé contre toute utilisation involontaire. Un fonctionnement sans risque n'est
plus assuré lorsque :
- l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus et
- l'appareil a été stocké pendant longtemps dans des conditions défavorables ou
- lorsque l'appareil a été transporté dans des conditions défavorables.
•
N'allumez jamais immédiatement l'appareil de mesure lorsqu'il vient d'être transporté d'un
local froid à un local chaud. La condensation formée risque d'endommager le produit. Laissez
l'appareil atteindre la température ambiante avant de le brancher.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait constituer un jouet dangereux pour
les enfants.
•
Observez les consignes de sécurité données dans les différents chapitres.
•
Les instruments de montage ne doivent pas être utilisés à des fins médicales.
• Faites preuve d'une grande prudence lors de la manipulation des tensions >33 V courant
alternatif (CA) ou >70 V courant continu (CC)! Déjà avec de telles tensions, le contact avec
des câbles électriques peut causer un choc électrique avec danger de mort.
DÉSIGNATION DES PIÈCES DÉTACHÉES
1 Entrée du terminal de raccordement
2 Affichage en kWh
3 Affichage de charge du conducteur externe L1 (jaune),
L2 (vert), L3 (rouge)
4 Sortie du terminal de raccordement
5 Verrouillage et déverrouillage pour système sur rail DIN
35 mm
6 Constante technique de mesure (LED)
7 Vis de terminal à plomber

MONTAGE

• Faites levier avec un tournevis plat adapté sur le verrou (5) sur environ 10 mm.
• Posez le compteur d'énergie du bon côté sur les rails de 35 mm.
• Repoussez le verrouillage de sécurité (5) vers la gauche. Le compteur d'énergie est fixé.
• Enlever les deux vis du boîtier. Desserrez le réducteur de tension (7).
