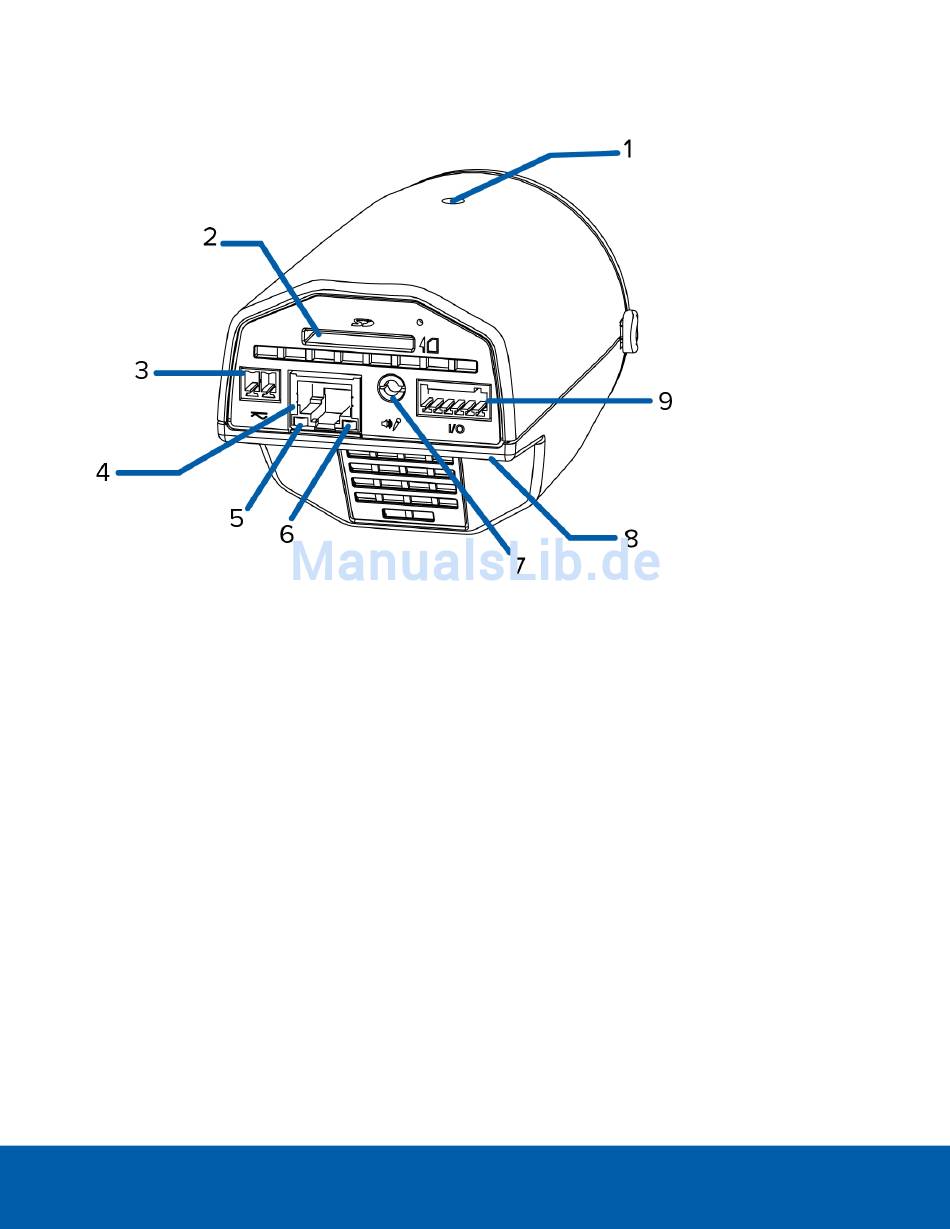

Rückansicht
1. Kamerabefestigungspunkte
Befestigungspunkte für die Kamera. Die Mounts nehmen ¼"-20 UNC Gewindeschrauben auf, die für
gewöhnlich auf Stativen und Montagerahmen zu finden sind.
2. SD-Kartensteckplatz
Geeignet für eine SD-Karte zur integrierten Speicherung.
3. Stromanschlussleiste
Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger
Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist.
4. Ethernet-Anschluss
Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-
Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk
verbunden ist, das PoE bereitstellt.
5. Link-LED
Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
6. Verbindungsstatus-LED
Rückansicht
