Installation Von Messumformer Für Feldmontage Und Sensor Mit Gewindeanschluss - Emerson Rosemount 644 Kurzanleitung

12. Die Leitungen der Feldverkabelung durch das Kabelschutzrohr in den Universalkopf
ziehen. Die Sensor- und Netzanschlusskabel am Messumformer anschließen.
Kontakt mit anderen Anschlussklemmen vermeiden.
13. Den Deckel des Universal-Anschlusskopfs anbringen und festziehen.
3.1.3 Installation von Messumformer für Feldmontage und Sensor mit
Gewindeanschluss
WARNUNG
Gehäuse
Die Gehäusedeckel müssen vollständig eingerastet sein, um die Ex-Schutz-Anforderungen zu
erfüllen.
Prozedur
1. Das Schutzrohr am Rohr oder an der Wand des Prozessbehälters montieren. Schutzrohre
vor Beaufschlagung mit Prozessdruck installieren und festziehen.
2. Die erforderlichen Verlängerungen und Adapter am Schutzrohr anbringen.
3. Die Nippel- und Adaptergewinde mit Silikonband abdichten.
4. Den Sensor in das Schutzrohr einschrauben. Ablasseinrichtungen montieren, sofern sie
bei schwierigen Betriebsbedingungen oder zur Erfüllung von Installationsanforderungen
erforderlich sind.
5. Sicherstellen, dass sich der Schalter für das Alarmverhalten des Messumformers in der
gewünschten Position befindet.
6. Den Messumformer/Sensor in das Schutzrohr einsetzen oder falls gewünscht extern
montieren.
7. Die Adaptergewinde mit Silikonband abdichten.
8. Die Kabel zur Feldverkabelung durch das Kabelschutzrohr in das Gehäuse für
Feldmontage ziehen. Die Sensor- und Netzanschlusskabel am Messumformer
anschließen.
Kontakt mit anderen Anschlussklemmen vermeiden.
9. Die Deckel der zwei Gehäuse anbringen und festziehen.

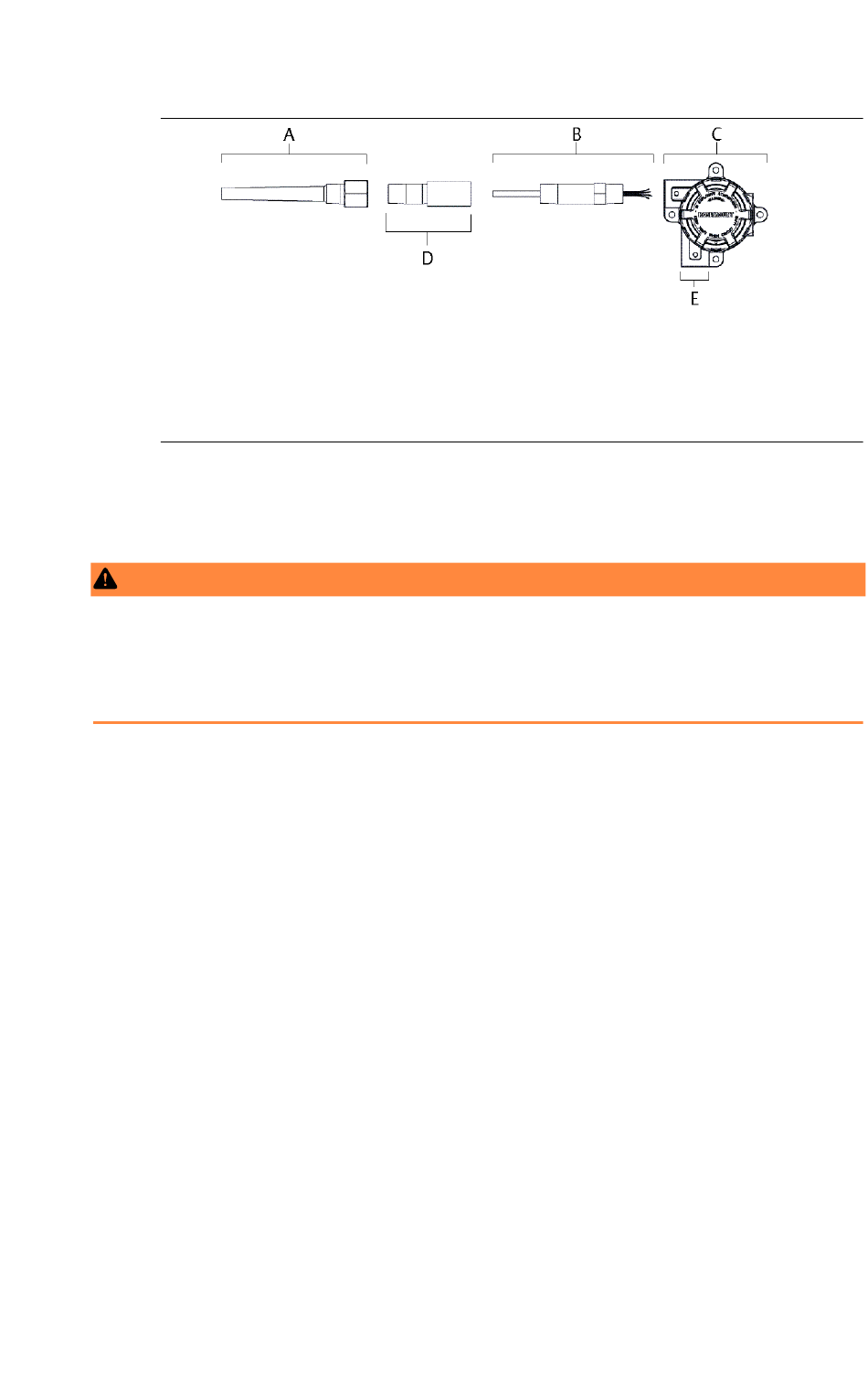

A. Schutzrohr mit Gewinde
B. Sensor mit Gewinde
C. Universalkopf (mit Messumformer im Inneren)
D. Standardverlängerung
E. Leitungseinführung
