Emerson Rosemount 644 Referenzhandbuch
Temperaturmessumformer für schienenmontage
Vorschau ausblenden
Andere Handbücher für Rosemount 644:
- Betriebsanleitung (186 Seiten) ,
- Kurzanleitung (56 Seiten) ,
- Betriebsanleitung (70 Seiten)
Verwandte Anleitungen für Emerson Rosemount 644
Inhaltszusammenfassung für Emerson Rosemount 644

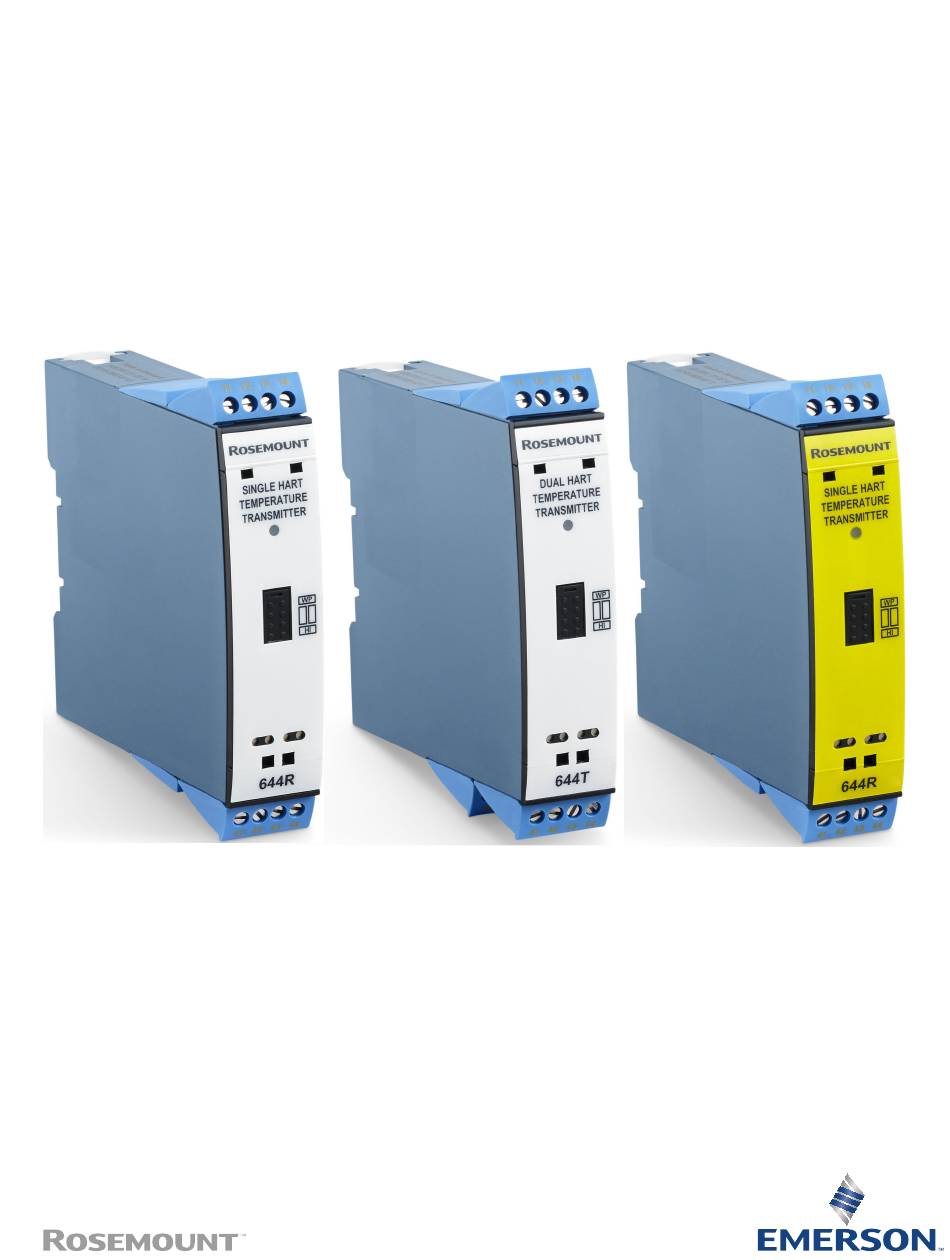

- Seite 1 Referenzhandbuch 00809-0505-4728, Rev AD Mai 2023 Rosemount ™ Temperaturmessumformer für Schienenmontage mit RK-Option und HART 7 Protokoll ®...
- Seite 2 Europa/Naher Osten/Afrika: - 49 (8153) 9390 Response Center Nordamerika Geräteservice 1-800-654-7768 (24 Stunden, inkl. Kanada) Außerhalb dieser Regionen wenden Sie sich bitte an Ihren Emerson Vertreter vor Ort. WARNUNG Anweisung befolgen Die Nichtbeachtung dieser Installationsrichtlinien kann zu schweren oder tödlichen Verletzungen führen.
- Seite 3 WARNUNG Physischer Zugriff Unbefugtes Personal kann möglicherweise erhebliche Schäden und/oder Fehlkonfigurationen an den Geräten des Endbenutzers verursachen. Dies kann vorsätzlich oder unbeabsichtigt geschehen und die Geräte sind entsprechend zu schützen. Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems.
-
Seite 5: Inhaltsverzeichnis
5.7 Hot Backup aktiv........................22 5.8 Hot Backup aktiv........................22 5.9 Konfiguration wird nicht vom Gerät unterstützt..............22 5.10 Elektroniktemperatur außerhalb der Grenzwerte.............. 22 5.11 Spannungsversorgungsprobleme..................23 5.12 Versuchter oder fehlgeschlagener Wechsel in den SIL-Modus.........23 5.13 Elektronikfehler........................23 5.14 Elektronikfehler........................23 5.15 Spannungsversorgungsprobleme..................24 5.16 Messkreisstrom-Lesefehler....................24 5.17 Spannungsversorgungsprobleme..................24 5.18 Elektronikfehler........................24 5.19 Elektronikfehler........................25 5.20 Elektronikfehler........................25 Emerson.com/Rosemount... - Seite 6 Inhalt Referenzhandbuch Mai 2023 00809-0505-4728 5.21 Elektronikfehler........................25 5.22 Watchdog-Rücksetzung ausgeführt..................25 5.23 Sensorfehler des internen Widerstandsthermometers............. 25 5.24 Sensorfehler..........................26 5.25 Sensormessfehler........................26 5.26 Sensormessfehler........................26 5.27 Sensormessfehler........................26 Anhang A Technische Daten........................27 A.1 Produktzulassungen......................... 27 A.2 Bestellinformationen, Technische Daten und Zeichnungen..........27 A.3 Maßzeichnungen........................28 Rosemount 644R...
-
Seite 7: Kapitel 1 Einführung
Rosemount 214C Temperatursensoren Produktdatenblatt • Rosemount Teil 1 Temperatursensoren und Zubehör (Englisch) Produktdatenblatt • Rosemount Temperatursensoren und Schutzrohre (metrisch) in DIN-Ausführung Produktdatenblatt Tabelle 1-1: Zusammenfassung der Änderung: Rosemount 644 HART Geräteversion für Tragschienenmontage Freigabedatum NAMUR-Softwa‐ NAMUR- HART Software‐ Betriebsanleitungs- reversion Hardware‐... -
Seite 8: Montage, Installation Und Programmierung
Einführung Referenzhandbuch Mai 2023 00809-0505-4728 1.4 Montage, Installation und Programmierung • Kommunikation über das Asset Management Tool (z. B. Pactware, AMS, HART ® Kommunikator), für das alle relevanten DD-, eDD- und DTM-Dateien verfügbar sind. 1.5 Produkt-Recycling/-Entsorgung Recycling und Entsorgung des Geräts und der Verpackung müssen unter Beachtung der lokalen und nationalen Gesetzgebung/Vorschriften durchgeführt werden. -
Seite 9: Kapitel 2 Installation
Prozessleckagen können zu schweren oder tödlichen Verletzungen führen. Das Schutzrohr während des Betriebs nicht entfernen. Schutzrohre und Sensoren vor Druckbeaufschlagung installieren und festziehen. Elektrische Schläge können schwere oder tödliche Verletzungen verursachen. Bei Kontakt mit Leitungen und Anschlüssen äußerst vorsichtig vorgehen. Emerson.com/Rosemount... -
Seite 10: Anschlüsse
Installation Referenzhandbuch Mai 2023 00809-0505-4728 2.2 Anschlüsse Einzelner Eingang 2 w / 3 w / 4 w Wi‐ TC (interner CJC oder 3 w / 4 w Potentiometer derstandsthermometer externer 2 w / 3 w / 4 w oder lin. R CJC) 41 42 41 42 41 42 3 I1 Bei Verwendung des Thermoelement-Eingangs kann der Messumformer entweder für konstante, interne oder externe CJC über einen Pt100- oder Ni100-Sensor konfiguriert werden. -
Seite 11: Multidrop-Modus
Die Messumformer müssen für den Multidrop-Modus programmiert werden (mit einem festen Ausgangssignal von 4 mA). Der maximale Strom im Messkreis beträgt daher 252 mA. A. Spannungsversorgung B. Anschluss C. Anschluss D. Anschluss E. 250 Ω << R << 1 100 Ω load F. Messumformer Emerson.com/Rosemount... - Seite 12 Installation Referenzhandbuch Mai 2023 00809-0505-4728 Rosemount 644R...
-
Seite 13: Kapitel 3 Konfiguration
Über das Programmiersystem (z. B. AMS Device Manager, Prozessleitsystem, PACTware ™ HART-Handterminal Um Zugriff auf produktspezifische Befehle zu erhalten, muss das HART-Handterminal mit dem DDL-Treiber von Emerson geladen werden. Dieser kann entweder über die FieldComm Group oder über Emerson bestellt werden. Emerson.com/Rosemount... - Seite 14 Konfiguration Referenzhandbuch Mai 2023 00809-0505-4728 A. Rosemount Messumformer B. Ex-Bereich C. Ex-freier Bereich D. 250 Ω << R << 1 100 Ω load E. Empfangsvorrichtung F. +V-Versorgung G. Eingang Programmiersystem Unterstützung für EDD und FDT /DTM Technologien, die Konfiguration und Überwachung ® ™...
-
Seite 15: Hinweise Zur Sensorfehler-Wertkonfiguration
Verfahren unterstützt. Das Konfigurationsgerät muss speziell dafür entwickelt sein, d. h. ein generisches HART Gerät kann nicht verwendet werden, aber ein HART Gerät mit spezifischen Gerätetreibern (DD) oder dem Device Type Manager (DTM), der in einem generischen Rahmen ausgeführt wird, ist akzeptabel. Emerson.com/Rosemount... - Seite 16 Konfiguration Referenzhandbuch Mai 2023 00809-0505-4728 Rosemount 644R...
-
Seite 17: Kapitel 4 Betrieb Und Wartung
Die integrierte LED zeigt Fehler gemäß NAMUR NE44 und NE107 an. Zustand LED-Status Gerät OK Konstant grün Keine Spannungsversorgung Störungsanzeige unabhängig vom Gerät (z. B. Drahtbruch, Kurz‐ Rot blinkend schluss des Sensors, Verstoß gegen Ein- oder Ausgangsgrenzwer‐ Gerätefehler Kontinuierlich rot Emerson.com/Rosemount... -
Seite 18: Steckbrücken
Betrieb und Wartung Referenzhandbuch Mai 2023 00809-0505-4728 4.3 Steckbrücken Der Rosemount 644R/T Messumformer mit einzelnem und doppeltem Eingang hat zwei vordere Steckbrücken: eine für das Aktivieren des Schreibschutzes und eine für die Auswahl des Ausgangsstroms im sicheren Zustand, um gemäß NAMUR NE43 über 21 mA zu gehen. - Seite 19 Aufzeichnung der Sensormesswerte während des Betriebs, wobei die in jedem der gerät – Senso‐ neun festgesetzten Sensor-Teilmessbereiche verbrachte Zeit protokolliert wird. Teilbereiche werden einzeln für jeden Sensortyp festgelegt. Schleppzeiger Aufzeichnung der minimalen/maximalen internen Messumformertemperatur über – Messumfor‐ die komplette Gerätelebensdauer hinweg. merelektronik Emerson.com/Rosemount...
- Seite 20 Betrieb und Wartung Referenzhandbuch Mai 2023 00809-0505-4728 (Fortsetzung) Tabelle 4-1: Erweiterte Funktionen Funktion Beschreibung Schleppzeiger Aufzeichnung von Minimal-/Maximalwerten für Sensor(en)messungen werden ge‐ – Sensoren speichert. Werte werden zurückgesetzt, wenn die Messkonfiguration geändert wird. Aufzeichnung der internen Messumformertemperaturen während des Betriebs, wobei die in jedem der neun festgesetzten Temperatur-Teilmessbereichen verbrachten Zeit protokolliert wird.
-
Seite 21: Kapitel 5 Störungsanalyse Und -Beseitigung
Sensor erneut verbinden oder reparieren. 5.5 Primärer Sensor 2 Fehler (nur wenn Sensor 2 aktiviert ist) LED-Status: rot blinkend Ein Sensorfehler (defekter/kurzgeschlossener Sensor) wird an Sensor 2 erkannt. Dies ist nur möglich, wenn Sensortyp 2 gleich <<>> „None“ (Keine) ist. Emerson.com/Rosemount... -
Seite 22: Doppelter Eingang: Sensordrift-Warnmeldung
Störungsanalyse und -beseitigung Referenzhandbuch Mai 2023 00809-0505-4728 Empfohlene Maßnahme Sensor erneut verbinden oder reparieren. 5.6 Doppelter Eingang: Sensordrift-Warnmeldung LED-Status: blinkt rot Die Differenz zwischen den Messungen an Sensor 1 und Sensor 2 liegt außerhalb der konfigurierten Sensordriftgrenze. Empfohlene Maßnahmen Sensor wieder anschließen oder reparieren. 5.7 ... -
Seite 23: Spannungsversorgungsprobleme
1. Gerät zurücksetzen oder erneut einschalten. 2. Wenn der Fehler weiterhin besteht, das Gerät zur Begutachtung einsenden oder das Gerät ersetzen. 5.14 Elektronikfehler LED-Status: rot In der Eingangs-CPU ist ein nicht zu behebender Fehler aufgetreten. Empfohlene Maßnahme 1. Gerät zurücksetzen oder erneut einschalten. Emerson.com/Rosemount... -
Seite 24: Spannungsversorgungsprobleme
Störungsanalyse und -beseitigung Referenzhandbuch Mai 2023 00809-0505-4728 2. Wenn der Fehler weiterhin besteht, das Gerät zur Begutachtung einsenden oder das Gerät ersetzen. 5.15 Spannungsversorgungsprobleme LED-Status: rot Das Gerät wird unterhalb des spezifizierten Spannungsversorgungsbereichs betrieben. Empfohlene Maßnahme 1. Spannungsversorgung (an den Ausgangsklemmen) prüfen. Gerät zurücksetzen oder erneut einschalten. -
Seite 25: Elektronikfehler
Gerät ersetzen. 5.22 Watchdog-Rücksetzung ausgeführt LED-Status: rot Das Hauptprogramm wurde aufgrund einer fehlgeschlagenen Codeausführung versehentlich zurückgesetzt. Empfohlene Maßnahme Die Konfiguration korrigieren und/oder erneut senden. 5.23 Sensorfehler des internen Widerstandsthermometers LED-Status: rot Am internen Temperatursensor wird ein Sensorfehler erkannt. Emerson.com/Rosemount... -
Seite 26: Sensorfehler
Störungsanalyse und -beseitigung Referenzhandbuch Mai 2023 00809-0505-4728 Empfohlene Maßnahme Gerät zurücksetzen oder erneut einschalten. 5.24 Sensorfehler LED-Status: rot blinkend In der internen Spannungsreferenz wird ein kritischer Messfehler erkannt. Empfohlene Maßnahme 1. Sensor erneut verbinden oder reparieren. 2. Wenn der Fehler weiterhin besteht, das Gerät zur Begutachtung einsenden oder das Gerät ersetzen. -
Seite 27: Anhang A Technische Daten
4. Die entsprechende Kurzanleitung wählen. A.2 Bestellinformationen, Technische Daten und Zeichnungen Um die aktuellen Bestellinformationen für den Rosemount 644 Temperatur-Transmitter anzuzeigen, Spezifikationen und Zeichnungen zu erhalten, gehen Sie wie folgt vor: Prozedur 1. Gehen Sie zu Emerson.com/Rosemount/Rosemount-644. 2. Sofern erforderlich zur grünen Menüleiste scrollen und dann auf Documents &... -
Seite 28: A.3 Maßzeichnungen
Technische Daten Referenzhandbuch Mai 2023 00809-0505-4728 A.3 Maßzeichnungen Einzelsensoreingang Abbildung A-1: Einzelsensoreingang Abmessungen in Zoll (mm). Doppelsensoreingang Abbildung A-2: Doppelsensoreingang Rosemount 644R... - Seite 29 Referenzhandbuch Technische Daten 00809-0505-4728 Mai 2023 Abmessungen in Zoll (mm). Emerson.com/Rosemount...
- Seite 30 Informationen: Emerson.com © 2023 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
