UMLAUFPUMPE
die umlaufpumpe kann an das Regelgehäuse angeschlossen werden. die Stromstärke darf 2 a nicht überschreiten.
die umlaufpumpe arbeitet kontinuierlich, außer wenn die „ein/aus" taste auf „aus" steht oder der trennschalter
der PAC+R Wärmepumpe abgestellt wurde.

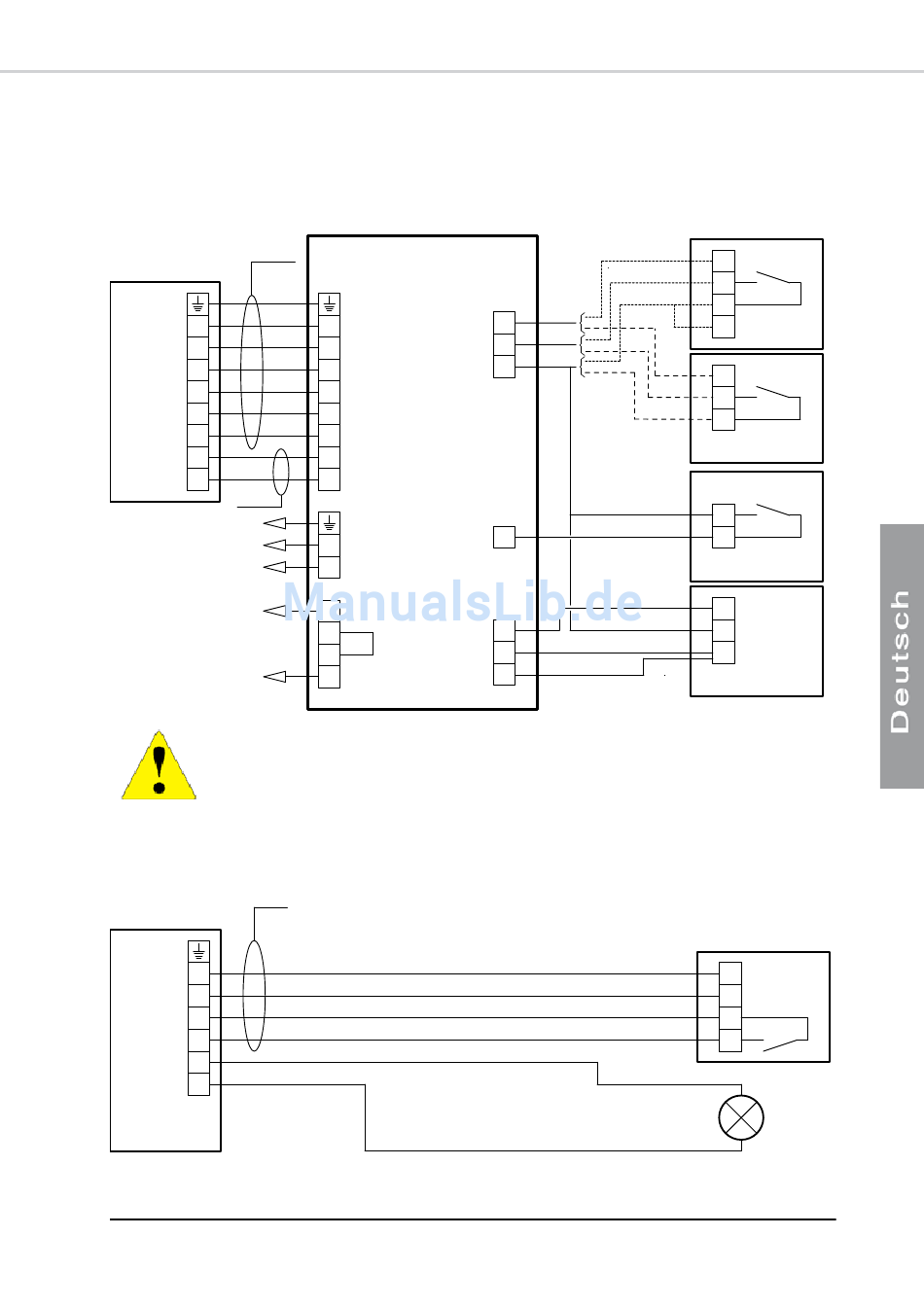

ANsCHLÜssE
MIT REgELgEHÄUsE
7G1mm²
1
4
9
PAC+R
16
21
22
23
24
2G1mm²
UMLAUFPUMPE
Querschnitt:
1mm²
HEIZKESSEL
Querschnitt:
1mm²
* anschluss zwischen den klemmen 3 und 12 für einen Hydraulikkreislauf mit Heizkessel rechts.
** anschluss zwischen den klemmen 3 und 18 für einen Hydraulikkreislauf mit Heizkessel links.
OHNE REgELgEHÄUsE
4G1mm²
1
4
PAC+R
9
16
4
22
Querschnitt:
1mm²
1
11
4
9
16
21
22
REGELGEHÄUSE
23
(
ZUBEHÖR
)
24
10
2
4
15
17
12
13
18
14
9
Querschnitt:
1mm²
4
2
4
*
**
Querschnitt:
1mm²
PROGRAMMIERBARER
THERMOSTAT
N
( ZUBEHÖR )
T
C
L
RADIO
EMPFÄNGER
N
( ZUBEHÖR )
16A
L
EDF
TEMPO/EJP
3-WEGE-
1
ZONENVENTIL
( ZUBEHÖR )
2
3
THERMOSTAT
L
230V
N
C
T
ANZEIGELAMPE
FEHLER
230V
500mA
