O ventilador é fornecido com a base separada. É essencial posicionar a base antes de ligar
o ventilador.
Aviso: Nunca utilize o ventilador sem antes montar corretamente a base e as demais peças.
Remova o ventilador e todos os seus componentes da embalagem antes de prosseguir com
a montagem.
USO EM COMPUTADOR

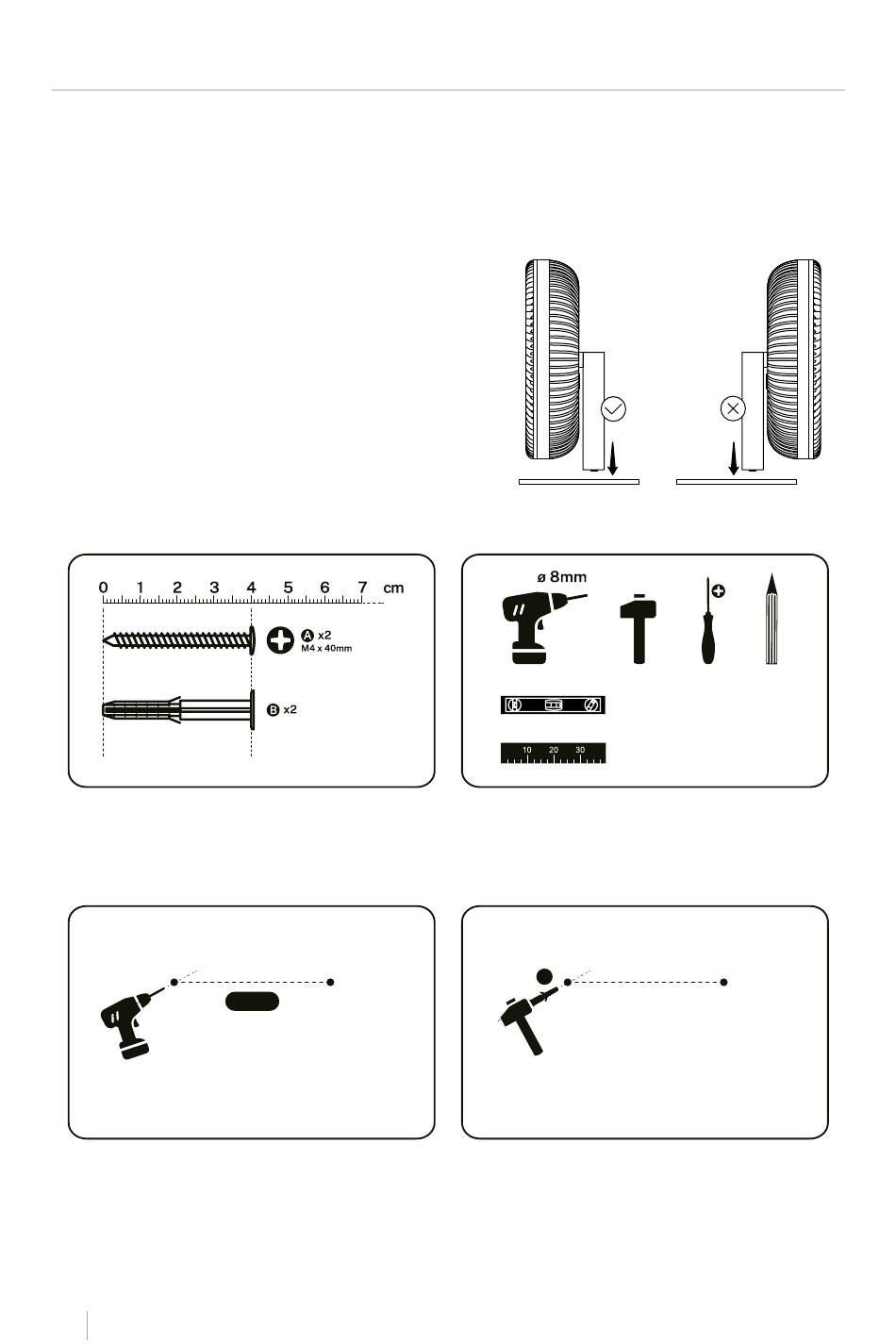

• Insira o corpo do ventilador na base,
encaixando as quatro abas de liberação
rápida.
• Observação: Preste especial atenção à
orientação correta durante a instalação.
MONTAGEM NA PAREDE
AVISO: Antes de prosseguir com a instalação na parede, verifique se a área de perfuração
está livre de cabos elétricos e tubulações de água ou gás.
1. Utilizando uma régua, um lápis e um nível,
marque os dois pontos de perfuração,
mantendo uma separação de 54 mm entre
eles.
2. Faça os furos usando uma broca de 8 mm.
18
P ORTU GU Ê S
INSTRUÇÕES DE MONTAGEM
54mm
B
3. Insira os pinos usando um martelo.
Ferramentas
necessárias
(não incluído)
