Anhang B:
Projizierte Tiefe gegenüber
tatsächlicher Tiefe und Längsversatz

Was passiert, wenn der Sender steil und tief ist

Das vom Sender ausgestrahlte Signalfeld besteht aus einer Menge elliptischer Signale oder Flusslinien
(siehe Abbildung B1). Die Flusslinien geben die Lage des Senders an. Wenn der Sender gegenüber der
Geländeoberfläche eben ist, liegt die Ortungslinie (LL) direkt über dem Sender und die am Empfänger
angezeigte Tiefe ist die tatsächliche Tiefe. Außerdem haben die Ortungspunkte (FLP und RLP) den
gleichen Abstand vom Sender. Die LL befindet sich dort, wo die horizontalen Komponente des Flussfelds
mit der Geländeoberfläche zusammenfällt und FLP und RLP liegen in den Schnittpunkten der vertikalen
Komponenten des Flussfelds mit der Geländeoberfläche. Einige der horizontalen und vertikalen
Komponenten sind in Abbildung B1 durch kurze gelbe Linien gekennzeichnet.
FLP
RLP
LL

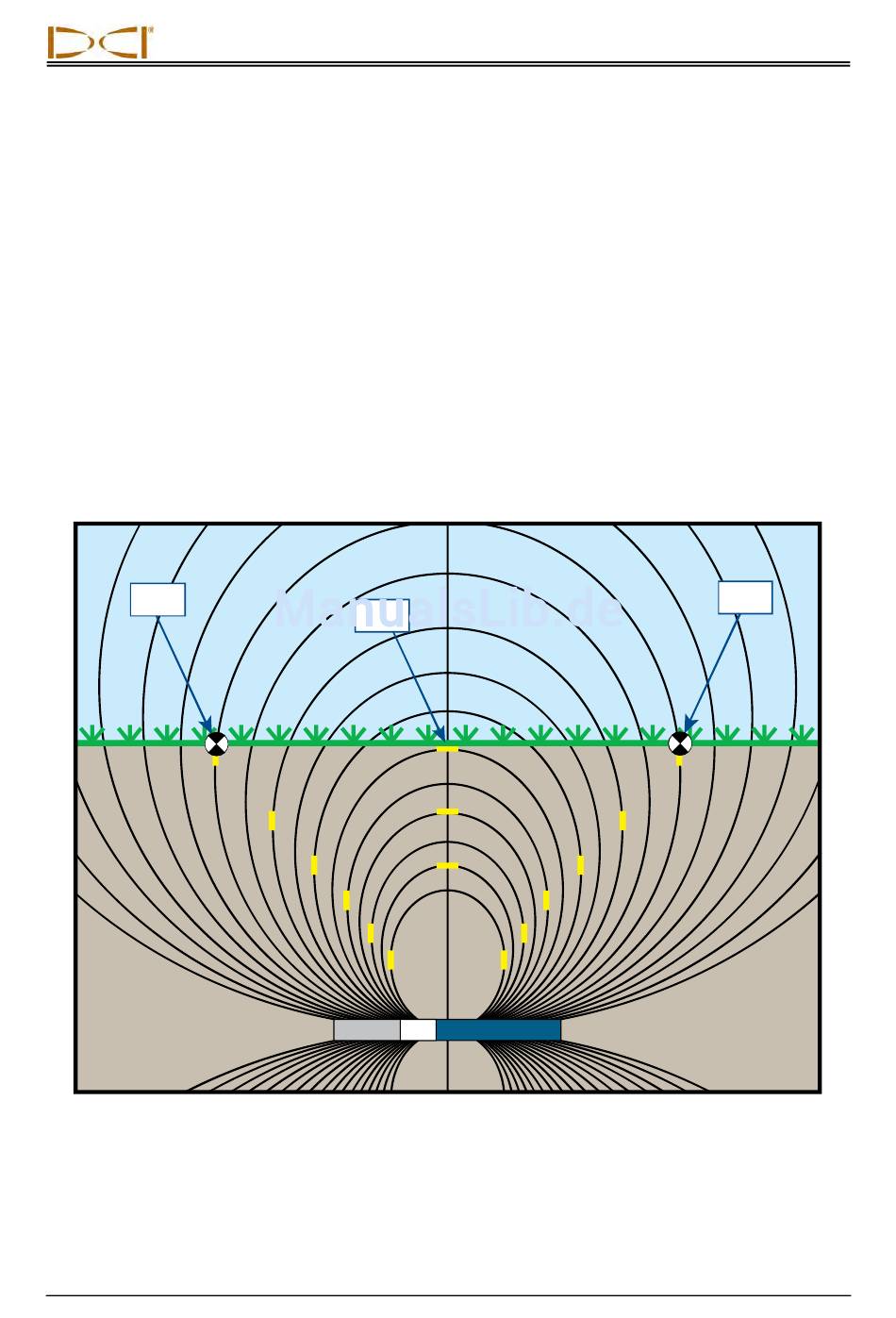

Abbildung B1 Flussfeld und Geometrie von FLP, RLP und LL (Seitenansicht)
® ®
