3. Halten Sie den Auslöser weiter gedrückt, halten Sie die Ausrichtung des Empfängers unverändert
und begeben Sie sich einen anderen vorherbestimmten Abstand (P2) neben den Bohrkopf.
Bewegen Sie den Empfänger vor und zurück, bis die Kugel vom unteren an den oberen
Bildschirmrand springt (bzw. umgekehrt) und markieren Sie diesen Ort.
4. Halten Sie den Auslöser weiter gedrückt, halten Sie die Ausrichtung des Empfängers unverändert
und begeben Sie sich noch einen anderen vorherbestimmten Abstand (P3) neben den Bohrkopf.
Bewegen Sie den Empfänger vor und zurück, bis die Kugel vom unteren an den oberen
Bildschirmrand springt (bzw. umgekehrt) und markieren Sie diesen Ort.
5. Verbinden Sie die drei Orte P1, P2 und P3 mit einer Geraden, nachdem Sie sie aufgefunden haben.
Diese Gerade ist die Ortungslinie (LL). Da die LL senkrecht (in einem Winkel von 90°) zum Sender
verläuft, wenn der Sender horizontal ist, kann die Richtung des Bohrkopfs bestimmt werden. Durch
Vergleichen der Schrägentfernung oder der Signalstärke in den vorherbestimmten Entfernungen P1,
P2 und P3 wenn sich der Bohrkopf voranbewegt, kann überprüft werden, ob sich der Bohrkopf vom
vorgesehenen Bohrpfad weg bewegt oder ihn einhält. Es ist außerdem wichtig, die Neigung des
Senders zu verfolgen, um sicherzustellen, dass das Werkzeug den gewünschten Pfad einhält.
® ®

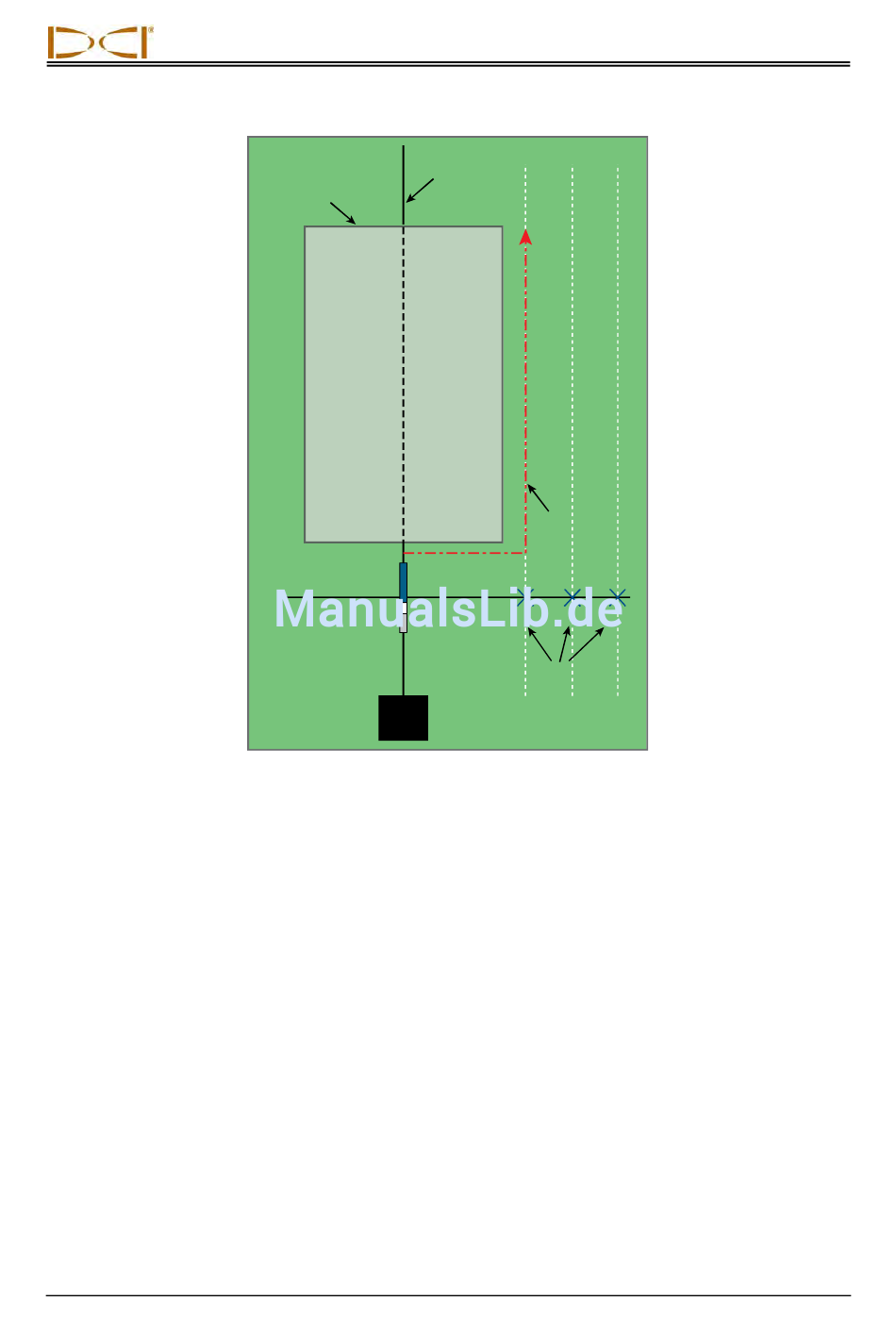

DigiTrak F5 Bedienungsanleitung
