Orten
13. Markieren Sie den Ort auf der Geländeoberfläche direkt unter der Anzeige des Empfängers als den
RLP.
14. Verbinden Sie RLP und FLP mit einer Geraden. Diese Gerade stellt die Richtung des Senders dar.
Die genaue Lage des Senders befindet sich unter dem Schnittpunkt dieser Geraden mit der LL.
15. Positionieren Sie den Empfänger am Schnittpunkt dieser Linien, so dass die LL durch die Mitte des
Kastens auf der Anzeige verläuft und halten Sie den Auslöser gedrückt, um eine Tiefenmessung
vorzunehmen.
HINWEIS: Deaktivieren Sie zum Überprüfen des Tiefenmesswerts die HÜG und stellen Sie das
Gerät auf den Boden. Nehmen Sie eine weitere Tiefenmessung vor. Dieser Messwert
sollte innerhalb von 5% des bei aktivierter HÜG und angehobenem Empfänger
erhaltenen Tiefenmesswerts liegen. Weitere Informationen zur Tiefe finden Sie in den
Anhängen B und C.
80

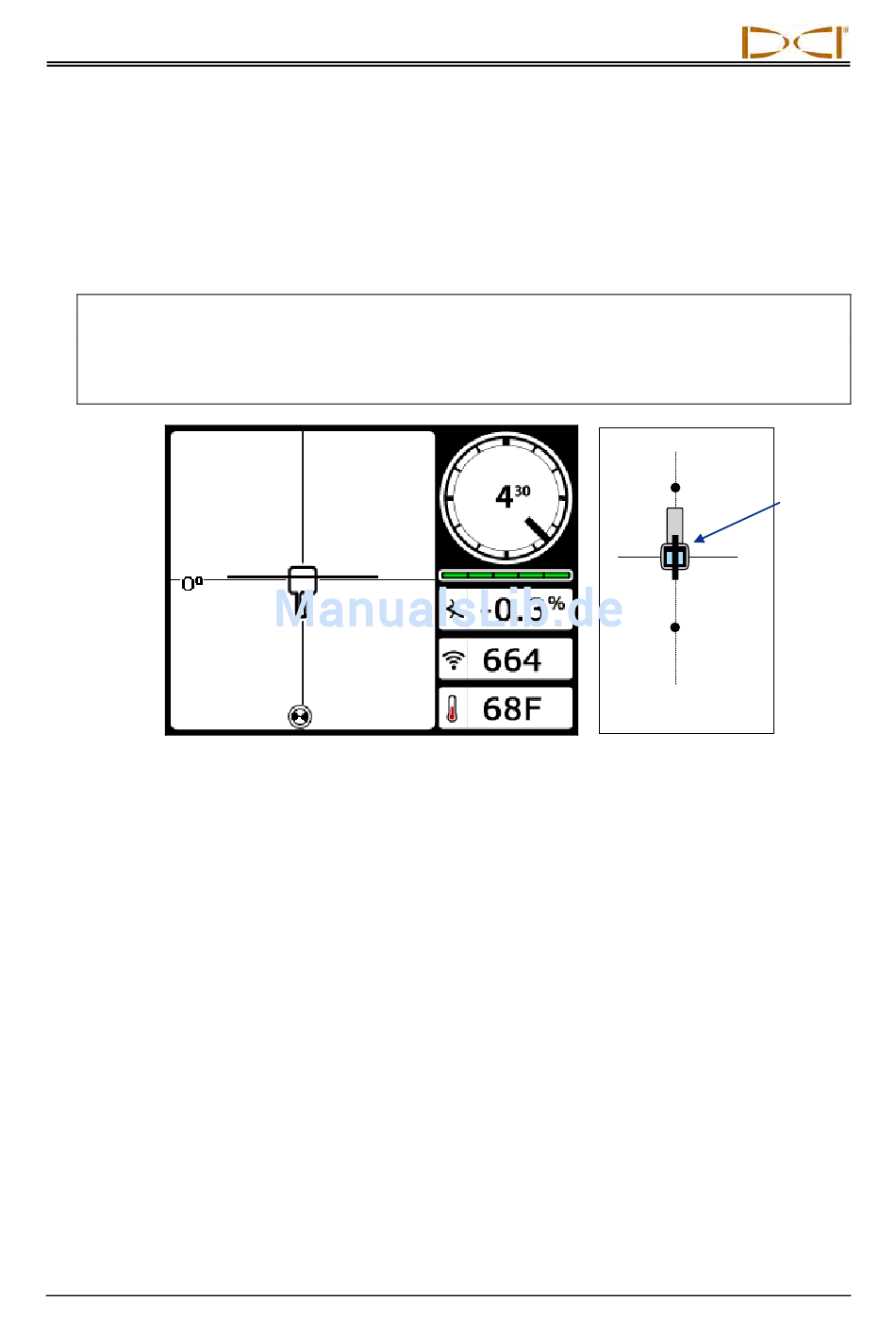

Tiefenmodus-Bildschirm des
Empfängers (an der LL)
RLP
LL
FLP
Tatsächliche Lage von
Empfänger und Sender
® ®
DigiTrak F5 Bedienungsanleitung
Wenn die LL
im Kasten
ausgerichtet
ist, kann der
Empfänger
bei den Tiefe-
messungen
zum RLP
oder zum
FLP weisen
