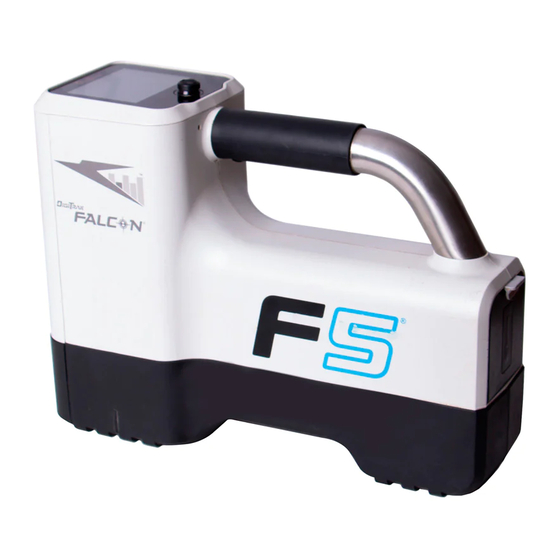

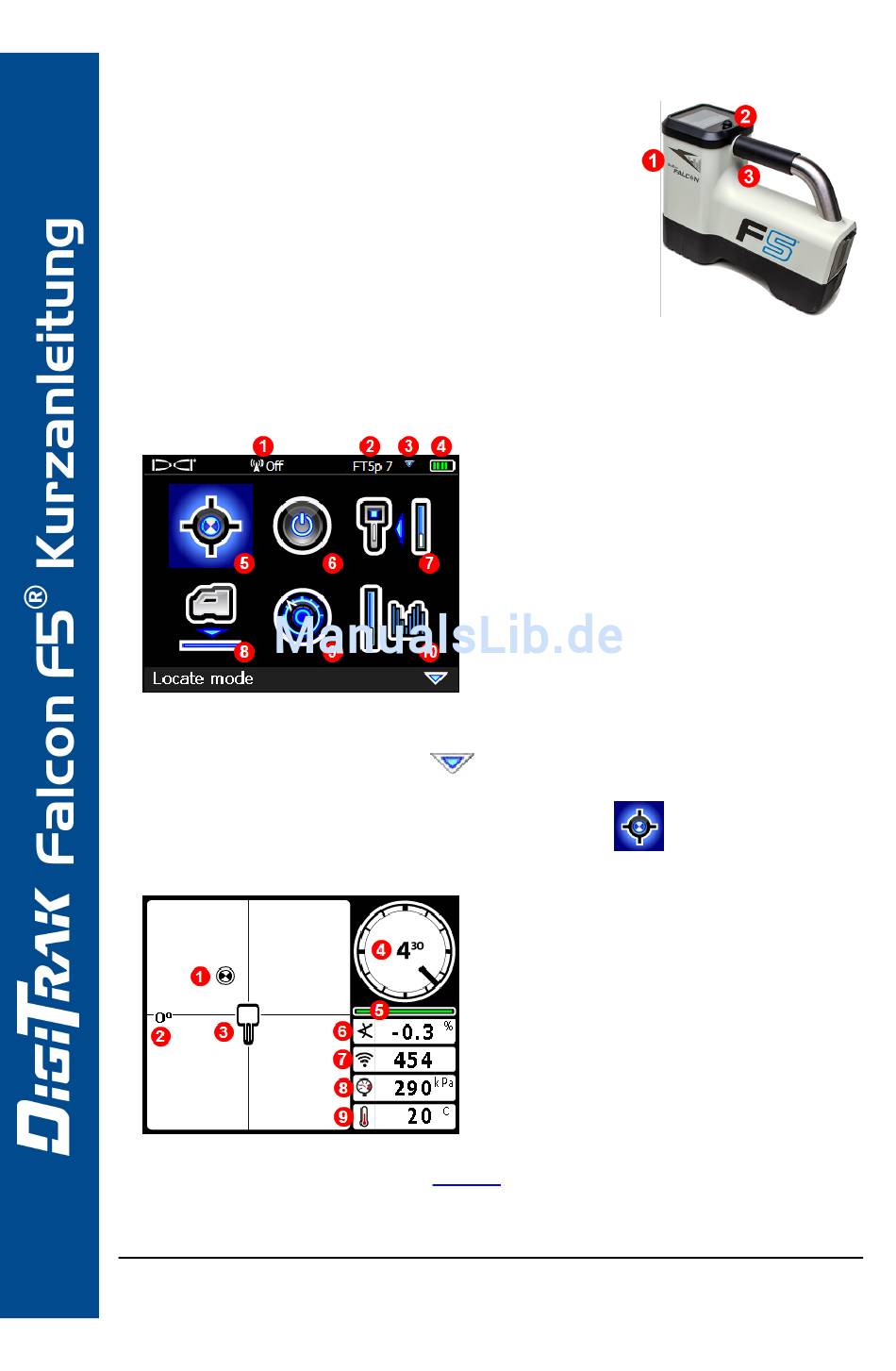

Ortungsgerät einschalten
1. Legen Sie die Batterie ein und halten Sie den Auslöser
eine Sekunde lang gedrückt.
2. Die Regionskennzeichnungs-nummern in den
Globussymbolen im Startbildschirm und auf dem
Sender müssen übereinstimmen.
3. Klicken Sie den Auslöser, um das Hauptmenü zu
öffnen (oder ziehen Sie den Kippschalter nach unten,
um in den Ortungsbildschirm zu gelangen).
Ortungsgerät-Hauptmenü
Wählen Sie mit dem Kippschalter Menüoptionen aus und klicken Sie den
Auslöser, um sie auszuwählen;
Verwenden Sie den Ortungsmodus zum Orten.
Ortungsgerät-Ortungsbildschirm
Sender und Ortungsgerät müssen
können (Seite 3). Angaben zu DigiTrak-Ferndisplays finden Sie in der getrennten
© 2016 Digital Control Incorporated, Oct
Alle Rechte vorbehalten. 402-1026-02-B German
1. Telemetriekanal
2. Senderart
3. Senderband "Nach oben"/"Nach unten"
4. Batteriestärke
5. Ortungsmodus
6. Ausschalten
7. Kalibrierung
8. HAG
9. Einstellungen
10. Senderauswahl
weist auf eine zweite Seite hin.
1. Ortungspunkt (Kugel)
2. Kursabweichung
3. Ortungsgerät
4. Verrollungsanzeige und Wert
5. Verrollungs-/Neigungs-
Aktualisierungsanzeige
6. Senderneigung
7. Sender-Signalstärke
8. Senderspülungsdruck
9. Sendertemperatur
gepaart
werden, damit Daten angezeigt werden
Anleitung bzw. Kurzanleitung.
1. IR-Schnittstelle
2. Kippschalter
3. Auslöser
www.DigiTrak.com
-
-
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DigiTrak Falcon F5
Inhaltszusammenfassung für DigiTrak Falcon F5
- Seite 1 8. Senderspülungsdruck 9. Sendertemperatur Sender und Ortungsgerät müssen gepaart werden, damit Daten angezeigt werden können (Seite 3). Angaben zu DigiTrak-Ferndisplays finden Sie in der getrennten Anleitung bzw. Kurzanleitung. © 2016 Digital Control Incorporated, Oct www.DigiTrak.com Alle Rechte vorbehalten. 402-1026-02-B German...
-
Seite 2: Vor Dem Bohren Erforderliche Schritte
Vor dem Bohren erforderliche Schritte 1. Aktive Signalstörungen optimieren und messen. 2. Frequenzbänder wählen. 3. Ortungsgerät mit Sender paaren. 4. Auf Hintergrundrauschen prüfen. 5. Beide Bänder kalibrieren. 6. Die Reichweite überirdisch prüfen. Optimieren und aktive Signalstörungen messen 1. Achten Sie darauf, dass der Sender ausgeschaltet ist und wählen Sie Senderauswahl aus dem Hauptmenü, dann Frequenzoptimierung (FO). -
Seite 3: Auswählen Der Frequenzbänder
Das Ortungsgerät kann nur aktive Signalstörungen erkennen, passive Signalstörungen jedoch nicht. Bänder mit niedriger Frequenz liefern auch bei passiven Signalstörungen in der Regel gute Ergebnisse. Mittlere Bänder können bei tieferen Bohrungen bessere Ergebnisse liefern und können für das Zielbohren besser geeignet sein. Die Bänder mit hohen Frequenzen haben eine etwas geringere Signalstärke, liefern aber im Bereich aktiver Signalstörungen, wie etwa Stromleitungen, in der Regel bessere Ergebnisse. -
Seite 4: Beide Bänder Kalibrieren
Beide Bänder kalibrieren Nach jeder Optimierung ist eine Kalibrierung in einer störungsfreien Umgebung erforderlich. 9. Legen Sie den Sender im Gehäuse auf ebenen Boden in 3 m Entfernung vom Ortungsgerät, wie gezeigt. 10. Wählen Sie aus dem Hauptmenü Kalibrierung > 1- Punkt-Kalibrierung, und kalibrieren Sie jedes neue Band. -
Seite 5: Überirdisch - Einschaltverfahren
Frequenzband des Senders ändern Wechseln Sie während der Kalibrierung vor der Bohrung oder während der Bohrung die Frequenzbänder "Nach oben" und "Nach unten", um Signalstörungen zu überwinden. Zum Wechseln der Bänder am Ortungsgerät, siehe nächste Seite. Beide optimierte Bänder bleiben sowohl im Ortungsgerät als auch im Sender gespeichert, auch nach dem Aus- und Wiedereinschalten. - Seite 6 Siehe unsere DigiTrak -Schulungsvideos unter www.youtube.com/dcikent Genaue Angaben finden Sie in der Bedienungsanleitung auf dem mit dem Führungssystem mitgelieferten USB-Stick und unter www.DigiTrak.com. Bei Fragen wenden Sie sich an Ihre DCI-Niederlassung unter 49.9391.810.6100 oder den Kundendienst in den USA unter 1.425.251.0559. Printed:...
-
Seite 7: Grundlagen Der Ortung
Grundlagen der Ortung 1. Finden Sie den FLP (vorderen Ortungspunkt) und RLP (hinteren Ortungspunkt), indem Sie die Zielkugel im Kasten zentrieren. 2. Halten Sie am FLP den Auslöser gedrückt, um die vorausberechnete Tiefe anzuzeigen. 3. Finden Sie die LL, indem Sie die Linie zwischen FLP und RLP im Kasten zentrieren (siehe Ortungsbildschirm auf der vorherigen Seite). -
Seite 8: Draufsicht Im Ortungsbildschirm
Draufsicht im Ortungsbildschirm 1. Kursabweichung 2. LL (Sender) 3. Kasten (Ortungsgerät) 4. Abschwächung 5. Sender 6. Ortungsgerät Ortungsgerät-Ortungsbildschirm Tatsächliche Lage von (Linie im Kasten an der LL) Ortungsgerät und Sender Messungen der Tiefe und der vorausberechneten Tiefe Auslöser bei der LL gedrückt gehalten 1.
