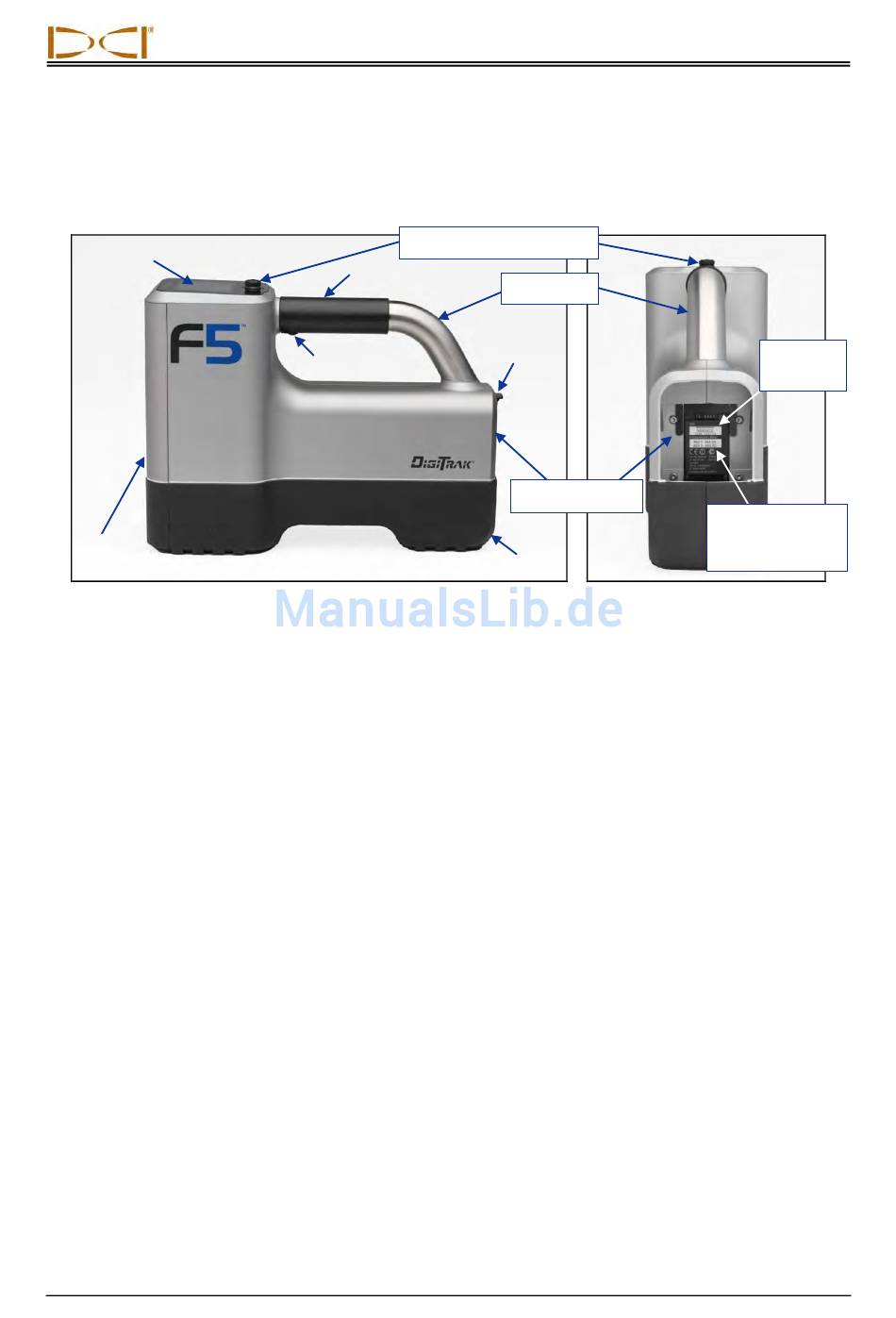

F5 Empfänger – Ansicht von der Seite und von hinten
Allgemeine Beschreibung
Der F5 Empfänger ist ein Handgerät, das zum Orten, Verfolgen und zur Kartierung des Pfads eines F5
oder F Series Senders eingesetzt wird. Der Empfänger wandelt Signale vom Sender um zeigt die
folgenden Informationen an:
Flüssigkeitsdrucksender verwendet wird, werden außerdem Informationen zum Flüssigkeitsdruck
angezeigt. Der F5 Empfänger schickt diese Daten an die Fernanzeige am Bohrgerät.
Um regionale Vorschriften zu erfüllen und für ordnungsgemäße Kommunikation zu sorgen, muss die
Telemetriefrequenzkennzeichnung für den Empfänger derjenigen der Fernanzeige entsprechen.
Telemetriefrequenzkennzeichnung ist auf dem Typenschild im Batteriefach des Empfängers angegeben.
Sie muss einer der auf dem Typenschild der Fernanzeige hinten am Gerät aufgeführten
Telemetriefrequenzkennzeichnungen entsprechen (siehe Abschnitt Fernanzeige).
Empfänger und Sender müssen außerdem den jeweiligen Betriebsanforderungen verschiedener
Regionen der Welt entsprechen.
Empfängers vorgesehen (siehe Abbildung mit dem Titel Empfänger-Startbildschirm weiter hinten in
diesem Abschnitt sowie die Option "Systeminformationen"). Damit die ordnungsgemäße Kommunikation
stattfinden kann, muss diese Nummer der auf dem Empfänger eingeprägten Nummer entsprechen (siehe
Abschnitt Sender). Außerdem muss der Empfänger dafür eingerichtet sein, den verwendeten Sender zu
erkennen und muss für die Verwendung mit diesem Sender kalibriert sein (siehe Abschnitt
Systemeinrichtung).
®
®
DigiTrak
F5
Bedienungsanleitung
C
I
ONTROL
NCORPORATED
Empfänger
Griff
Auslöseschalter
Tiefe, Neigung, Drehung, Temperatur und Batteriestatus. Wenn ein
Eine Regionskennzeichnungsnummer ist in der Software des
Kippschalter
Haltegriff
Batterie
Batteriefach
Schutz
Serien-
nummer
Telemetrie-
frequenz-
kennzeichnung
