Tiefenanzeigebildschirm

Die Tiefe bzw. vorausberechnete Tiefe des Senders kann an der Fernanzeige angezeigt werden, jedoch
nur, wenn der Empfänger auf der Ortungslinie (LL) oder am vorderen Ortungspunkt (FLP) positioniert ist
und der Auslöser gedrückt gehalten wird. Angaben zum korrekten Positionieren des Empfängers finden
Sie unter Ortungspunkte (FLP u. RLP) und Ortungslinie Line (LL) im Abschnitt Orten.
Wenn der Empfänger mit gedrückt gehaltenem Auslöser auf der LL positioniert ist, wechselt die FSD
Anzeige zur Anzeige des Tiefenmesswerts mit Pfeilen, die auf die Geländeoberfläche und den Bohrkopf
zeigen. Bei aktivierter Funktion "Höhe über Gelände" wird das Empfängersymbol über der
Geländeoberfläche erhöht dargestellt und die HÜG-Einstellung wird angezeigt. In der untenstehenden
Abbildung ist die HÜG-Einstellung 2' 03", um anzugeben, dass der Empfänger in diesem Abstand über
der Geländeoberfläche gehalten wird. Weitere Angaben zu den HÜG-Einstellungen finden Sie unter
Höhe über Gelände (HÜG) einstellen im Abschnitt Systemeinrichtung.
HÜG-
Einstellung
Tiefenmesswert

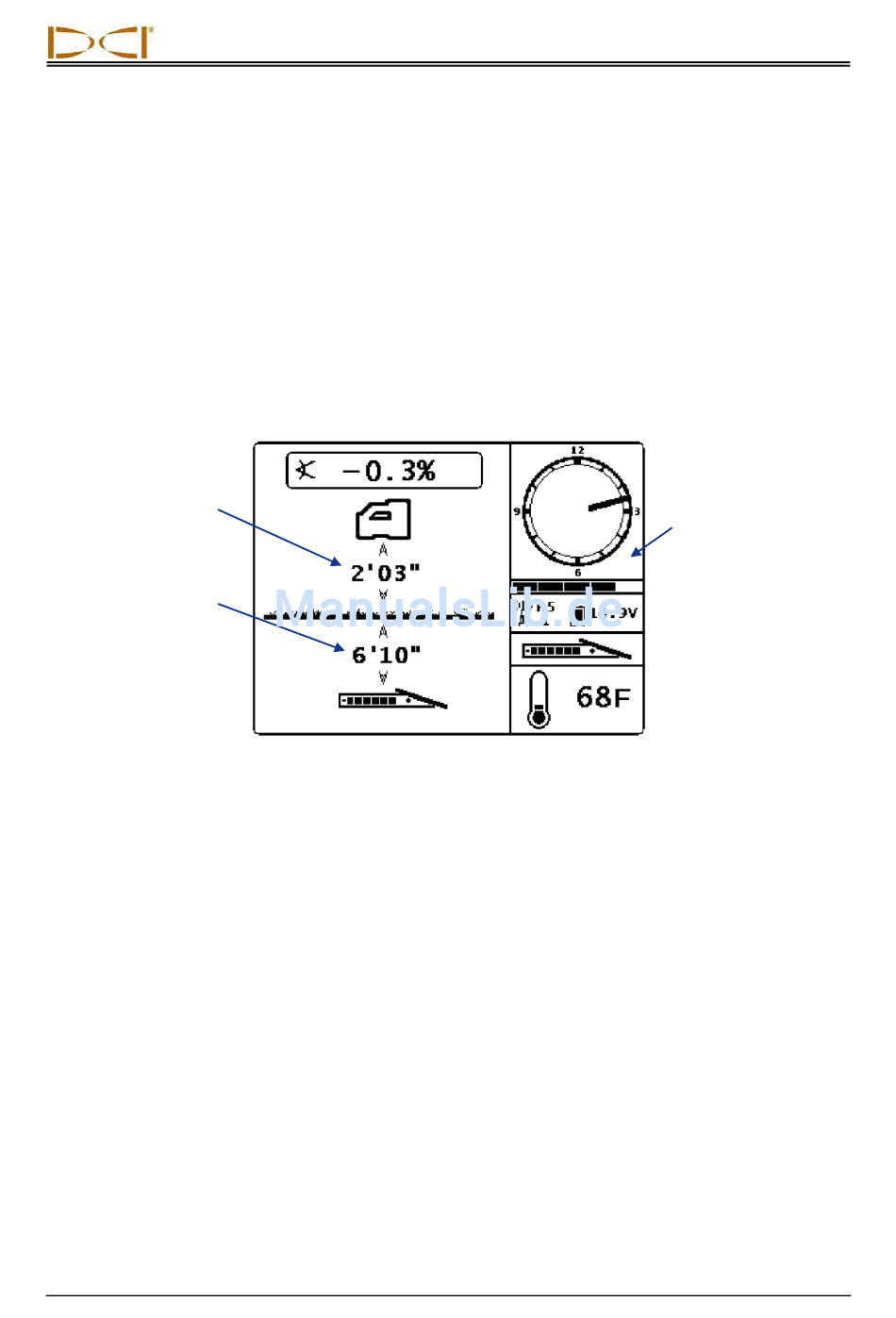

FSD Tiefenanzeige an Ortungslinie mit aktivierter HÜG
Die Tiefe wird nach dem Loslassen des Auslösers am Empfänger 10 Sekunden lang angezeigt, dann
wechselt die Anzeige zum Hauptanzeigebildschirm zurück.
Wenn am Empfänger ein Roll-Offset eingestellt ist, werden die Buchstaben RO rechts unter der
Senderdrehungsanzeige in der Tiefenanzeige und der Anzeige der vorausberechneten Tiefe angezeigt.
Weitere Angaben finden Sie unter Menü "Roll-Offset" im Abschnitt Empfänger und unter Roll-Offset
einstellen im Abschnitt Systemeinrichtung.
® ®
DigiTrak F5 Bedienungsanleitung
Fernanzeige
Die Anzeige
"Drehungs-Offset"
erscheint hier,
wenn die Funktion
am Empfänger
aktiviert ist
