Anzeigebildschirme

Die Grundbildschirme des Empfängers sind der Ortungsmodus-Bildschirm, der Tiefenmodus-Bildschirm
und der Bildschirm für die vorausberechnete Tiefe. Sie werden nachfolgend beschrieben. Weitere
Angaben zu diesen Bildschirmen sowie ausführliche Anweisungen zur Ortung finden Sie im Abschnitt
Orten.

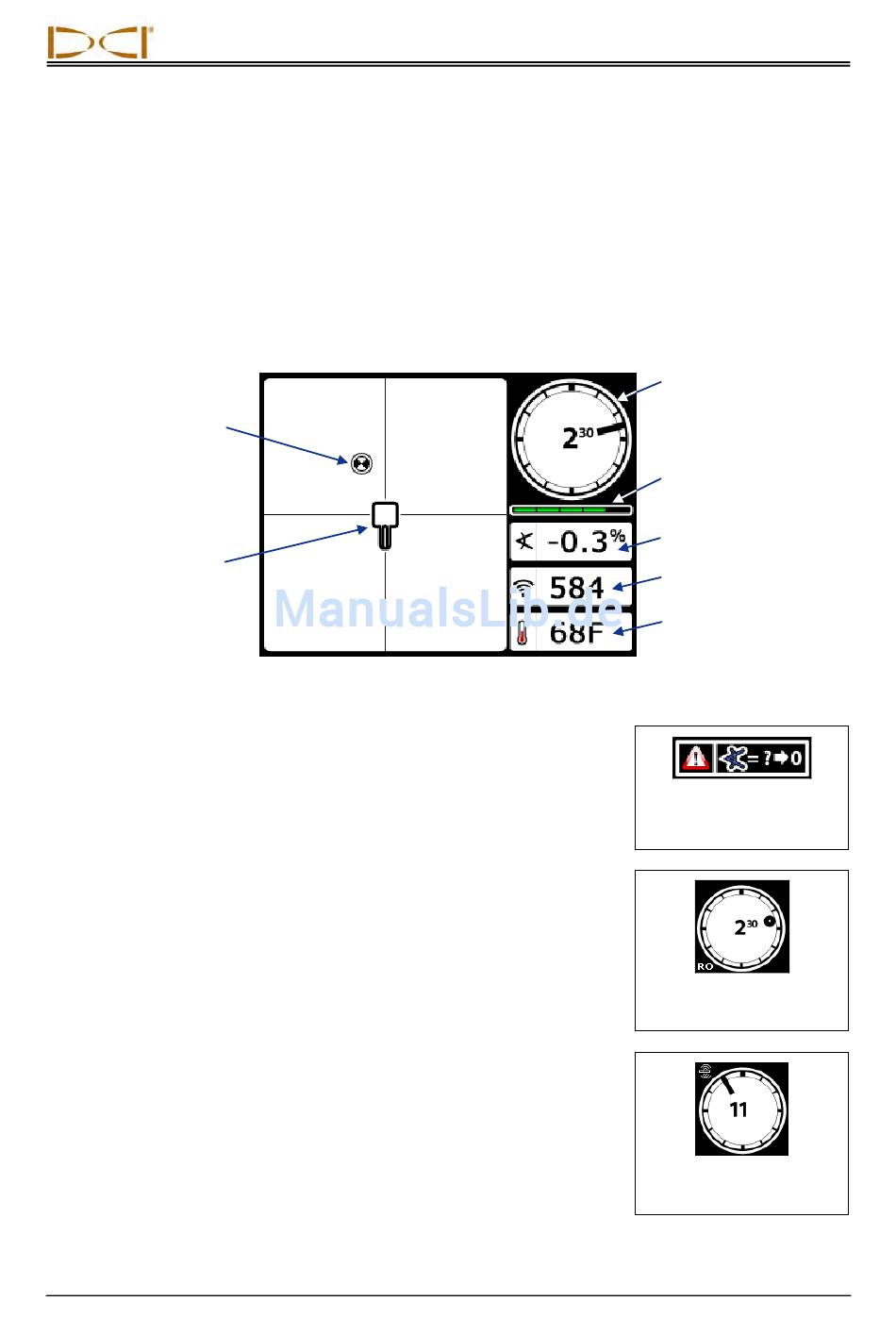

Ortungsmodus-Anzeigebildschirm

Die erste Option im Hauptmenü ist die Option "Ortungsmodus", die den Ortungsmodus-Bildschirm
anzeigt. Wenn der Empfänger ein Signal von einem Sender erfasst, zeigt der Ortungsmodus-Bildschirm
Echtzeitdaten zu Ort, Temperatur, Neigung, Drehung und Signalstärke des Senders an.
Ortungsziel
(vorderer
Ortungspunkt, FLP
bzw. hinterer
Ortungspunkt, RLP)
Empfänger
Ortungsmodus-Bildschirm des Empfängers mit Sender in
Die Drehungs-/Neigungs-Aktualisierungsanzeige zeigt die Menge der vom
Sender empfangenen Drehungs-/Neigungsdaten an. Wenn die Anzeige
leer ist, werden keine Drehungs-/Neigungsdaten empfangen und am
Empfänger und an der Fernanzeige werden keine Daten angezeigt. Es
können trotzdem Messungen der Tiefe und der vorausberechneten Tiefe
erfolgen, der Empfänger nimmt jedoch an, dass der Sender eine Neigung
von Null hat, wie durch das nebenstehende Bild angegeben, das im
Bildschirm für die Tiefe- bzw. die vorausberechnete Tiefe angezeigt wird.
Wenn die Roll-Offset-Funktion verwendet wird (eine elektronische
Korrektur, um die 12-Uhr-Position des Senders an die 12-Uhr-Position des
Bohrkopfs anzugleichen), erscheint die Drehungsanzeige wie in der
nebenstehenden Abbildung gezeigt. Weitere Angaben zur Funktion "Roll-
Offset" finden Sie
Systemeinrichtung.
Wenn der Empfänger dazu eingestellt ist, einen F5 12-kHz-Sender zu
erfassen und ein "12/1,3" Zweifrequenzsender (Modelle 5XD 12/1.3 und
F5Dp 12/1.3) im Zweifachmodus verwendet wird, wird das Symbol für
Zweifachsender oben rechts von der Drehungsanzeige angezeigt, wie in
der nebenstehenden Abbildung gezeigt. Die Buchstaben "DL" oder "DH"
werden zusammen mit diesen Symbol angezeigt, wenn der Empfänger
dazu eingestellt ist, die "Dual Low-" (Zweifach Niedrig) (1,3 kHz) bzw. die
"Dual High-" (Zweifach Hoch) (12 kHz) Frequenz des Zweifachsenders zu
erfassen. Damit einwandfreie Kommunikation stattfinden kann, muss der
Empfänger dazu programmiert sein, den Zweifachmodussender zu
erfassen. Weitere Informationen finden Sie unter Senderauswahl im Abschnitt Sender.
® ®
DigiTrak F5 Bedienungsanleitung
Reichweite (Auslöser freigegeben)
unter Roll-Offset einstellen
Drehungsanzeige
Drehungs-/Neigungs-
Aktualisierungs-
anzeige
Senderneigung
Sender-Signalstärke
Sender-
temperatur
Angenommene
im Abschnitt
Zweifachsender
Empfänger
Neigung von 0
Roll-Offset
ist aktiviert
erfasst
