Fernanzeige
Wählen Sie die gewünschte Aktion mit der rechten bzw. linken Pfeiltaste an der Fernanzeige: entweder
den Kontrast verringern (linker Pfeil) oder den Kontrast erhöhen (rechter Pfeil) oder den gekrümmten
Pfeil. Drücken Sie, nachdem Sie den Pfeil zum Erhöhen bzw. Verringern des Kontrasts gewählt haben,
die Enter-Taste der Fernanzeige, um den Kontrast einzustellen. Mit jedem Drücken der Enter-Taste wird
der Kontrast schrittweise verändert. Verwenden Sie die Pfeiltasten rechts/links an der Fernanzeige, um
den gekrümmten Pfeil auf dem Bildschirm zu markieren, wenn der Kontrast wie gewünscht eingestellt ist
und drücken Sie dann die Enter-Taste im Tastenfeld, um zum Hauptmenü zurückzuwechseln.

Anzeigebildschirme

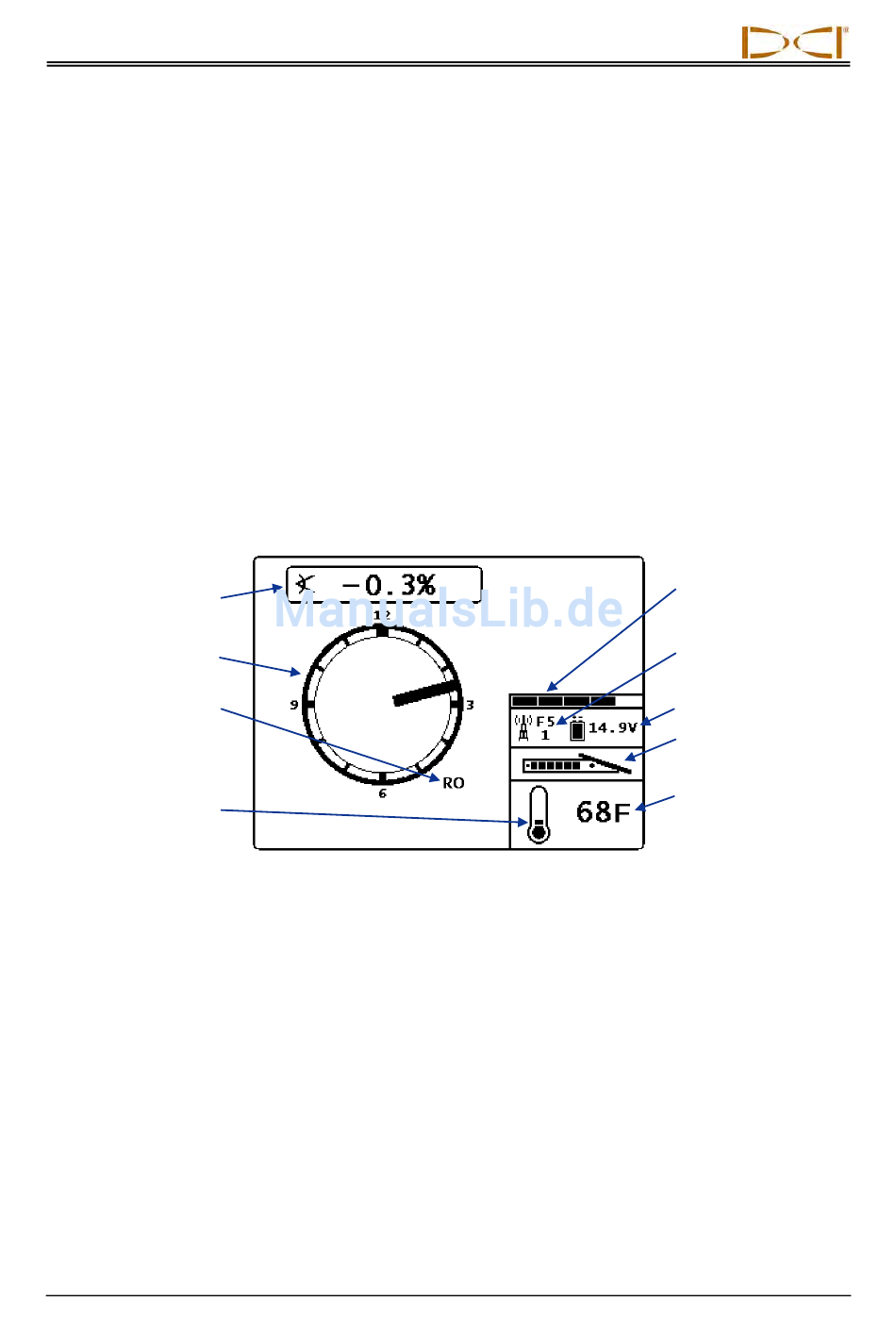

Hauptanzeigebildschirm

Der Hauptanzeigebildschirm ist der Standardbildschirm, der nach dem Einschalten der FSD Fernanzeige
angezeigt wird. Er zeigt Neigung, Drehung, Batteriestatus und Temperatur des Senders an.
Hauptbildschirm zeigt außerdem den FSD Batteriestatus, dem Empfängertyp, den Telemetriekanal, die
Telemetrie-Aktualisierungsanzeige und Zielansteuerungsdaten (sofern aktiviert) an. Drücken Sie, um
diesen Bildschirm zu beliebiger Zeit zu verlassen, die Pfeiltaste "nach unten", um zum Hauptmenü
zurückzuwechseln.
Senderneigung
Senderdrehung
Anzeige "Drehungs-
Offset" (wird angezeigt,
wenn der Drehungs-
Offset am Empfänger
aktiviert ist)
Thermometer für
Sendertemperatur
Die Telemetrie-Aktualisierungsanzeige gibt die Stärke des empfangenen Signals an. Wenn weniger
Daten empfangen werden, zeigt die Anzeige weniger Balken an. Wenn die Anzeige abnimmt oder
niedrig ist, sollten Entscheidungen zur Steuerung aufgeschoben werden, um sicherzustellen, dass
korrekte Daten vorliegen.
Senderinformationen verschwinden.
Wenn die Roll-Offset-Funktion am Empfänger aktiviert ist (eine elektronische Korrektur um die
12-Uhr-Position des Senders an die 12-Uhr-Position des Werkzeugs anzugleichen), werden die
Buchstaben RO (für "Roll Offset") rechts unterhalb der Senderdrehungsanzeige angezeigt.
Angaben finden Sie unter Menü "Roll-Offset" im Abschnitt Empfänger und unter Roll-Offset einstellen im
Abschnitt Systemeinrichtung.
Wenn ein Flüssigkeitsdrucksensor verwendet wird, wird im oben abgebildeten Bildschirm statt dem
Senderbatteriestatus der Momentan-Flüssigkeitsdruck angezeigt. Der Senderbatteriestatus wird weiterhin
im Tiefenanzeigebildschirm
Flüssigkeitsdrucksensors der Druck den Überlastzustand erreicht (über 250 psi bzw. 1725 kPa), wird der
Druck als 255 psi (1760 kPa) angezeigt.
52
FSD Hauptanzeigebildschirm
Bei leerer Anzeige werden keine Telemetriedaten empfangen und alle
angezeigt (siehe unten). Wenn bei
®
DigiTrak
Der
Telemetrie-
Aktualisierungs-
anzeige
Empfängertyp mit
Telemetriekanal
FSD Batteriestatus
Senderbatteriestatus
(nur bei Alkalibatterie)
Sendertemperatur
(wird in Grad Celsius
angezeigt, wenn
metrische Einheiten
ausgewählt sind)
Weiter
Verwendung eines
®
