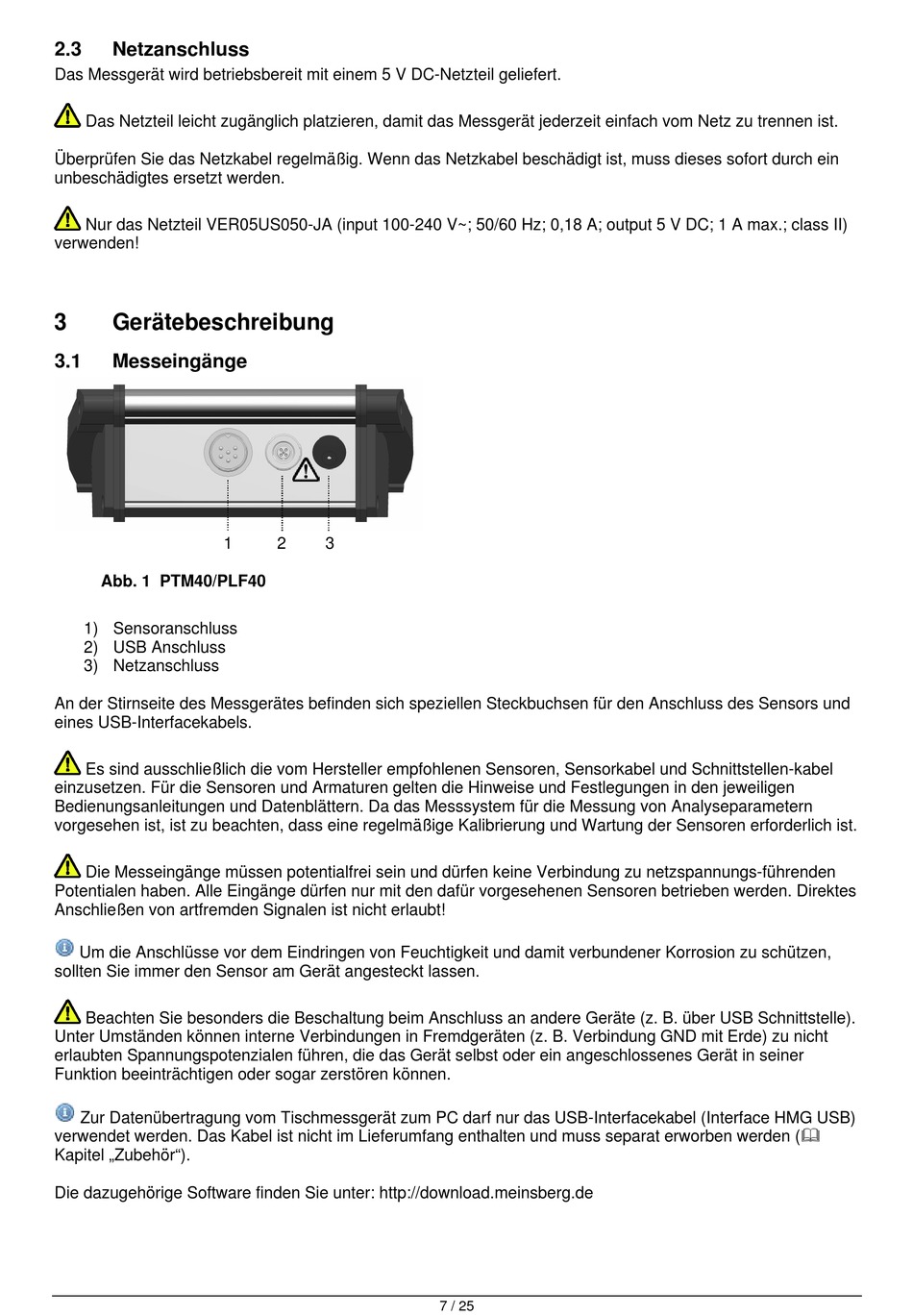

2.3
Netzanschluss
Das Messgerät wird betriebsbereit mit einem 5 V DC-Netzteil geliefert.
Das Netzteil leicht zugänglich platzieren, damit das Messgerät jederzeit einfach vom Netz zu trennen ist.
Überprüfen Sie das Netzkabel regelmäßig. Wenn das Netzkabel beschädigt ist, muss dieses sofort durch ein
unbeschädigtes ersetzt werden.
Nur das Netzteil VER05US050-JA (input 100-240 V~; 50/60 Hz; 0,18 A; output 5 V DC; 1 A max.; class II)
verwenden!
3
Gerätebeschreibung
3.1
Messeingänge
1
Abb. 1 PTM40/PLF40
1) Sensoranschluss
2) USB Anschluss
3) Netzanschluss
An der Stirnseite des Messgerätes befinden sich speziellen Steckbuchsen für den Anschluss des Sensors und
eines USB-Interfacekabels.
Es sind ausschließlich die vom Hersteller empfohlenen Sensoren, Sensorkabel und Schnittstellen-kabel
einzusetzen. Für die Sensoren und Armaturen gelten die Hinweise und Festlegungen in den jeweiligen
Bedienungsanleitungen und Datenblättern. Da das Messsystem für die Messung von Analyseparametern
vorgesehen ist, ist zu beachten, dass eine regelmäßige Kalibrierung und Wartung der Sensoren erforderlich ist.
Die Messeingänge müssen potentialfrei sein und dürfen keine Verbindung zu netzspannungs-führenden
Potentialen haben. Alle Eingänge dürfen nur mit den dafür vorgesehenen Sensoren betrieben werden. Direktes
Anschließen von artfremden Signalen ist nicht erlaubt!
Um die Anschlüsse vor dem Eindringen von Feuchtigkeit und damit verbundener Korrosion zu schützen,
sollten Sie immer den Sensor am Gerät angesteckt lassen.
Beachten Sie besonders die Beschaltung beim Anschluss an andere Geräte (z. B. über USB Schnittstelle).
Unter Umständen können interne Verbindungen in Fremdgeräten (z. B. Verbindung GND mit Erde) zu nicht
erlaubten Spannungspotenzialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner
Funktion beeinträchtigen oder sogar zerstören können.
Zur Datenübertragung vom Tischmessgerät zum PC darf nur das USB-Interfacekabel (Interface HMG USB)
verwendet werden. Das Kabel ist nicht im Lieferumfang enthalten und muss separat erworben werden (
Kapitel „Zubehör").
Die dazugehörige Software finden Sie unter: http://download.meinsberg.de
2
3
7 / 25
