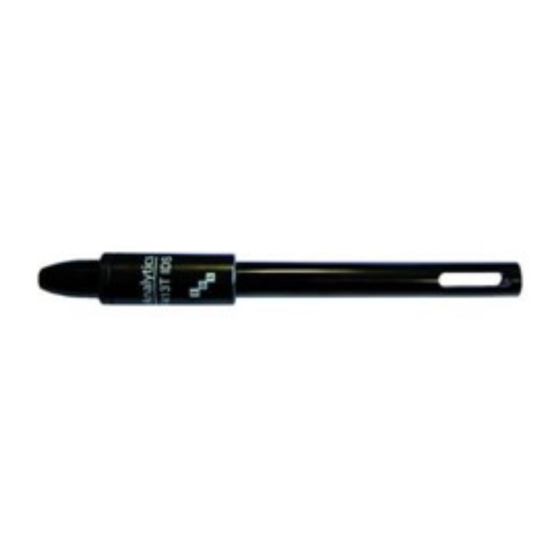

LF 413T IDS Überblick Überblick Aufbau und Funktion Aufbau 1, 2 3 Spannungselektrode (innen, 2x) Stromelektrode (Ring, 2x) Temperaturmessfühler im Graphitgehäuse Schaft Abschlusskopf mit aktiver Sensorelektronik Automatische Im Abschlusskopf befindet sich die Sensorelektronik mit den gespeicherten Sensorerkennung Sensordaten. Die Daten enthalten unter anderem Sensortyp und Serien- nummer.
Messen/Betrieb LF 413T IDS Messen/Betrieb Lieferumfang Leitfähigkeitsmesszelle LF 413T IDS Bedienungsanleitung Herstellung der Schließen Sie den Sensor an das Messgerät an. Messbereitschaft Der Sensor ist sofort messbereit. Reinigung HINWEIS Zum Reinigen den Sensor vom Gerät abziehen. Äußere Reinigung Wir empfehlen eine gründliche Reinigung besonders vor dem Messen nied-...
LF 413T IDS Was tun, wenn ... Was tun, wenn ... Fehlersymptom Ursache Behebung Keine Temperatur- – keine Verbindung Messgerät- – Verbindung Messgerät- oder Leitfähigkeitsan- Leitfähigkeitsmesszelle Leitfähigkeitsmesszelle zeige – Kabel defekt herstellen Messung liefert unplau- – Messbereich überschritten – Anwendungsbereich beachten sible Leitfähigkeits-...
Sensor mit Anschlusskabel IP 68 (2,5 x 10 Pa bzw. 2,5 bar) Kabelstecker IP 67 (in gestecktem Zustand) Die LF 413T IDS erfüllt die Anforderungen gemäß Artikel 3(3) der Richtlinie 97/23/EG ("Druckgeräterichtlinie"). 1 S/cm ... 2 S/cm Messbedingungen Leitfähigkeits-Messbereich Temperaturbereich -5 ...
