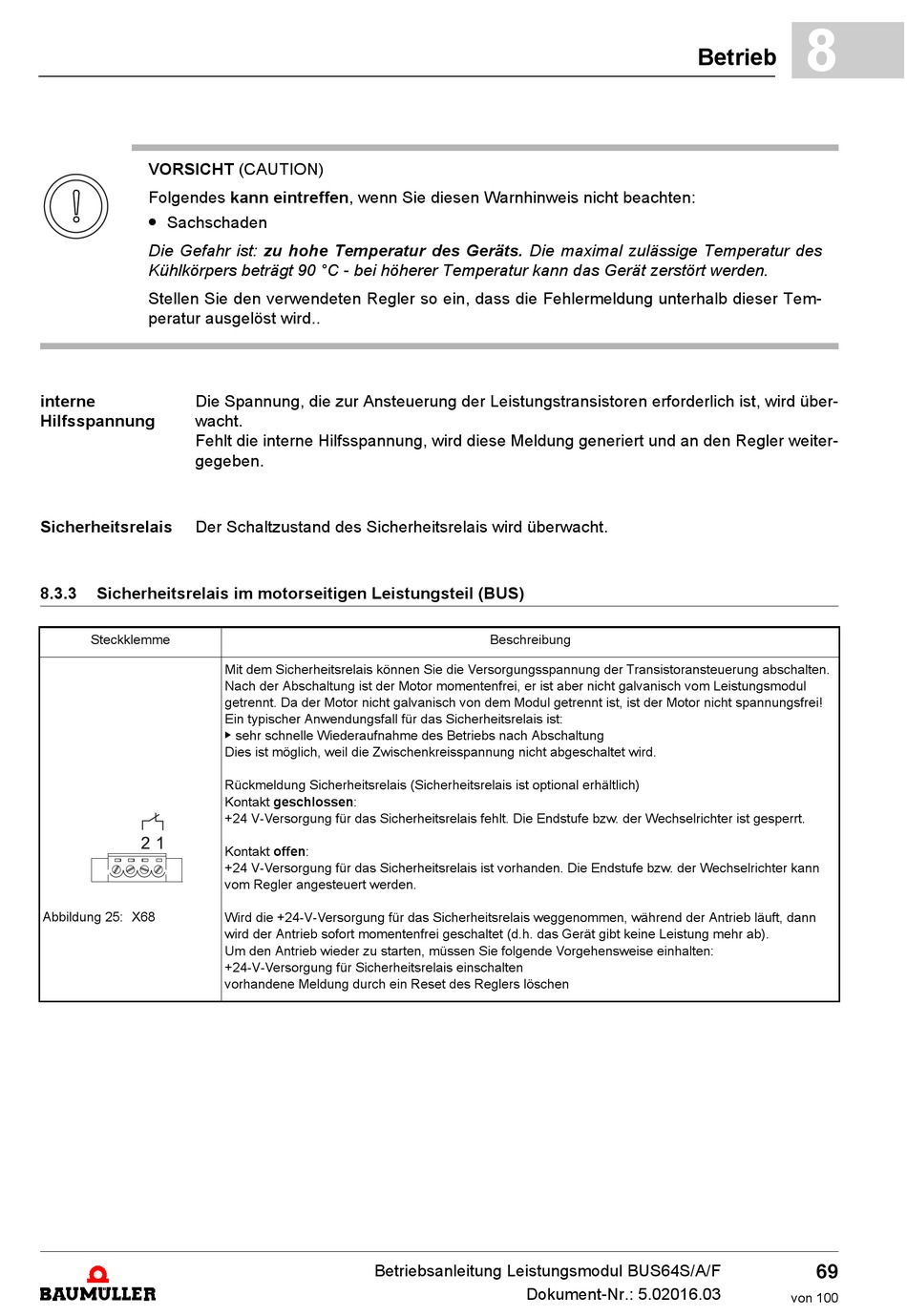

VORSICHT (CAUTION)
Folgendes kann eintreffen, wenn Sie diesen Warnhinweis nicht beachten:
m Sachschaden
Die Gefahr ist: zu hohe Temperatur des Geräts. Die maximal zulässige Temperatur des
Kühlkörpers beträgt 90 °C - bei höherer Temperatur kann das Gerät zerstört werden.
Stellen Sie den verwendeten Regler so ein, dass die Fehlermeldung unterhalb dieser Tem-
peratur ausgelöst wird..
interne
Die Spannung, die zur Ansteuerung der Leistungstransistoren erforderlich ist, wird über-
Hilfsspannung
wacht.
Fehlt die interne Hilfsspannung, wird diese Meldung generiert und an den Regler weiter-
gegeben.
Sicherheitsrelais
Der Schaltzustand des Sicherheitsrelais wird überwacht.
8.3.3
Sicherheitsrelais im motorseitigen Leistungsteil (BUS)
Steckklemme
Abbildung 25: X68
Mit dem Sicherheitsrelais können Sie die Versorgungsspannung der Transistoransteuerung abschalten.
Nach der Abschaltung ist der Motor momentenfrei, er ist aber nicht galvanisch vom Leistungsmodul
getrennt. Da der Motor nicht galvanisch von dem Modul getrennt ist, ist der Motor nicht spannungsfrei!
Ein typischer Anwendungsfall für das Sicherheitsrelais ist:
f sehr schnelle Wiederaufnahme des Betriebs nach Abschaltung
Dies ist möglich, weil die Zwischenkreisspannung nicht abgeschaltet wird.
Rückmeldung Sicherheitsrelais (Sicherheitsrelais ist optional erhältlich)
Kontakt geschlossen:
+24 V-Versorgung für das Sicherheitsrelais fehlt. Die Endstufe bzw. der Wechselrichter ist gesperrt.
Kontakt offen:
+24 V-Versorgung für das Sicherheitsrelais ist vorhanden. Die Endstufe bzw. der Wechselrichter kann
vom Regler angesteuert werden.
Wird die +24-V-Versorgung für das Sicherheitsrelais weggenommen, während der Antrieb läuft, dann
wird der Antrieb sofort momentenfrei geschaltet (d.h. das Gerät gibt keine Leistung mehr ab).
Um den Antrieb wieder zu starten, müssen Sie folgende Vorgehensweise einhalten:
+24-V-Versorgung für Sicherheitsrelais einschalten
vorhandene Meldung durch ein Reset des Reglers löschen
Betriebsanleitung Leistungsmodul BUS64S/A/F
Beschreibung
Dokument-Nr.: 5.02016.03
8
Betrieb
69
von 100
