6.5
Anforderungen an die Leitungsverlegungerlegung (EMV-Hinweise)
h verwenden Sie einen separaten Netzfilter für jedes Gerät. Falls Sie alle Antriebe ge-
6.5.2.2 Massung
Um den Einfluss von Störungen mit höheren Frequenzen zu verringern, ist die klassische
sternförmige Erdung aus EMV-Sicht nicht mehr ausreichend. Bessere Ergebnisse liefert
eine Bezugsfläche, welche großflächig mit der Masse der Geräte zu verbinden ist (z.B.
metallisch blanke Montageplatte und Gehäuseteile).
h führen Sie alle Erdleiter und Schirme dicht über der Masse, um Erdschleifen zu ver-
h führen Sie die Verbindung Reglerbezugspotential-Erde mit möglichst großem Quer-
h entfernen Sie Isolierschichten wie Lack, Kleber u.s.w. von den Masseverbindungen.
h sorgen Sie gegebenenfalls mit Fächerscheiben (DIN 6798) oder ähnlichen Maßnah-
h wählen Sie geeignete Metallpaarungen (elektrochemische Spannungsreihe), um Kor-
h halten Sie leitfähige Elektrolyte durch einen Schutzüberzug (z. B. Fett) von der Verbin-
h verbinden Sie Schirme an beiden Enden flächig und gut leitfähig mit Masse.
h legen Sie die Empfängerseite galvanisch, und die Senderseite kapazitiv auf, falls Pro-
h kontaktieren Sie äußere Kabelschirme mit der Wandung, wenn Sie die Leitung durch

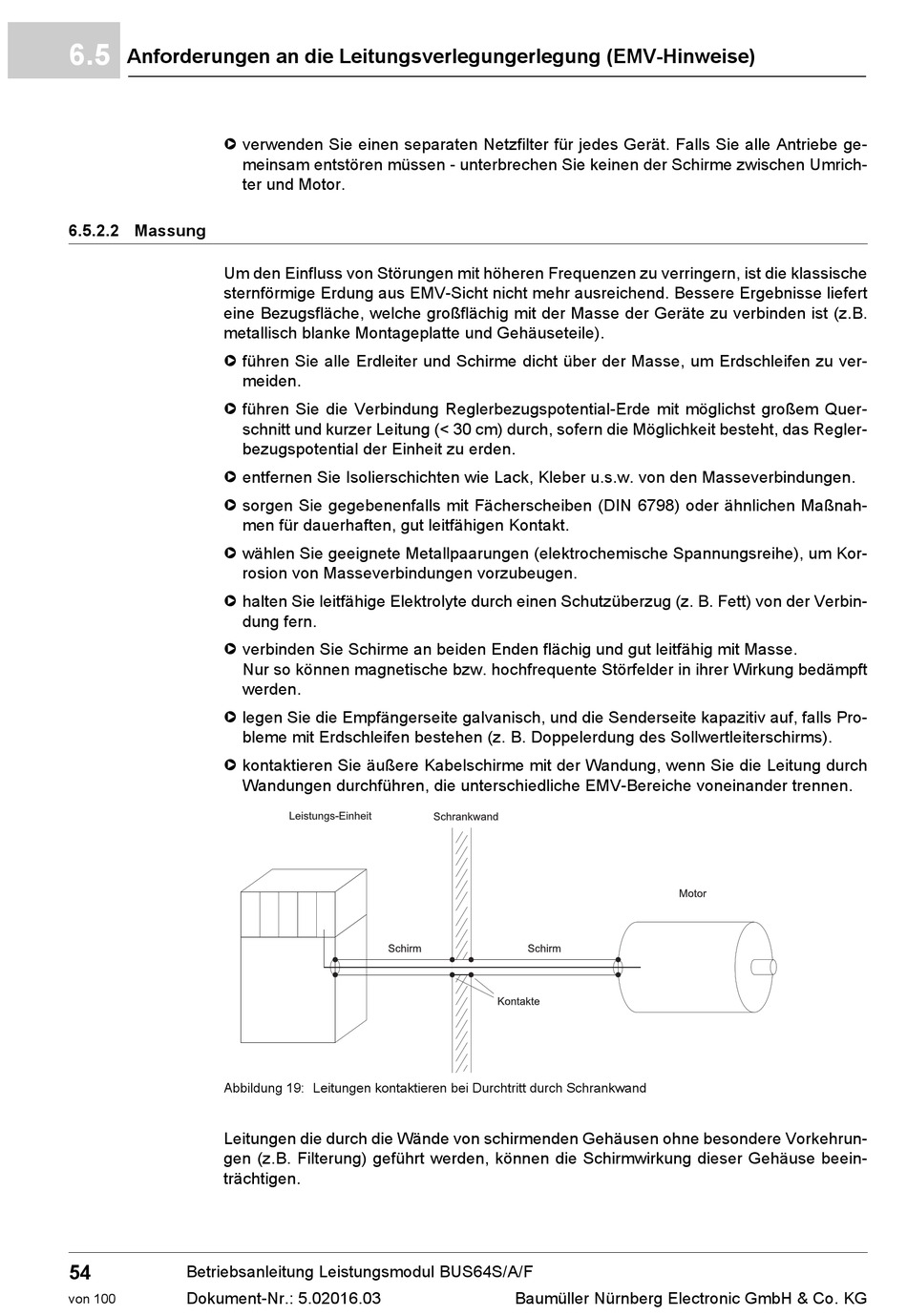

Abbildung 19: Leitungen kontaktieren bei Durchtritt durch Schrankwand
Leitungen die durch die Wände von schirmenden Gehäusen ohne besondere Vorkehrun-
gen (z.B. Filterung) geführt werden, können die Schirmwirkung dieser Gehäuse beein-
trächtigen.
54
Betriebsanleitung Leistungsmodul BUS64S/A/F
Dokument-Nr.: 5.02016.03
von 100
meinsam entstören müssen - unterbrechen Sie keinen der Schirme zwischen Umrich-
ter und Motor.
meiden.
schnitt und kurzer Leitung (< 30 cm) durch, sofern die Möglichkeit besteht, das Regler-
bezugspotential der Einheit zu erden.
men für dauerhaften, gut leitfähigen Kontakt.
rosion von Masseverbindungen vorzubeugen.
dung fern.
Nur so können magnetische bzw. hochfrequente Störfelder in ihrer Wirkung bedämpft
werden.
bleme mit Erdschleifen bestehen (z. B. Doppelerdung des Sollwertleiterschirms).
Wandungen durchführen, die unterschiedliche EMV-Bereiche voneinander trennen.
