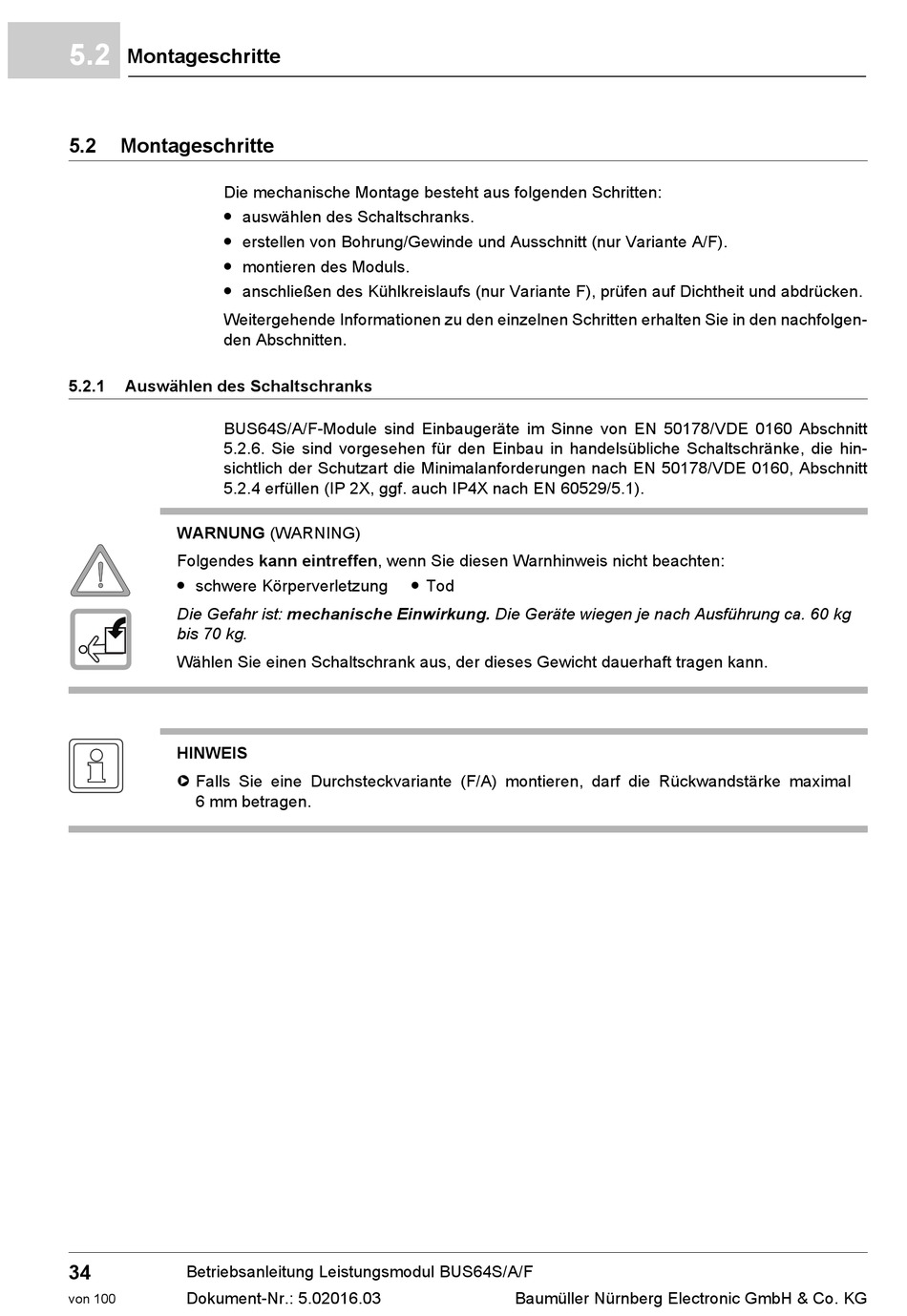

5.2
Montageschritte
5.2
Montageschritte
Die mechanische Montage besteht aus folgenden Schritten:
m auswählen des Schaltschranks.
m erstellen von Bohrung/Gewinde und Ausschnitt (nur Variante A/F).
m montieren des Moduls.
m anschließen des Kühlkreislaufs (nur Variante F), prüfen auf Dichtheit und abdrücken.
Weitergehende Informationen zu den einzelnen Schritten erhalten Sie in den nachfolgen-
den Abschnitten.
5.2.1
Auswählen des Schaltschranks
BUS64S/A/F-Module sind Einbaugeräte im Sinne von EN 50178/VDE 0160 Abschnitt
5.2.6. Sie sind vorgesehen für den Einbau in handelsübliche Schaltschränke, die hin-
sichtlich der Schutzart die Minimalanforderungen nach EN 50178/VDE 0160, Abschnitt
5.2.4 erfüllen (IP 2X, ggf. auch IP4X nach EN 60529/5.1).
WARNUNG (WARNING)
Folgendes kann eintreffen, wenn Sie diesen Warnhinweis nicht beachten:
m schwere Körperverletzung
Die Gefahr ist: mechanische Einwirkung. Die Geräte wiegen je nach Ausführung ca. 60 kg
bis 70 kg.
Wählen Sie einen Schaltschrank aus, der dieses Gewicht dauerhaft tragen kann.
HINWEIS
h Falls Sie eine Durchsteckvariante (F/A) montieren, darf die Rückwandstärke maximal
6 mm betragen.
34
Betriebsanleitung Leistungsmodul BUS64S/A/F
Dokument-Nr.: 5.02016.03
von 100
m Tod
Baumüller Nürnberg Electronic GmbH & Co. KG
