Technical information

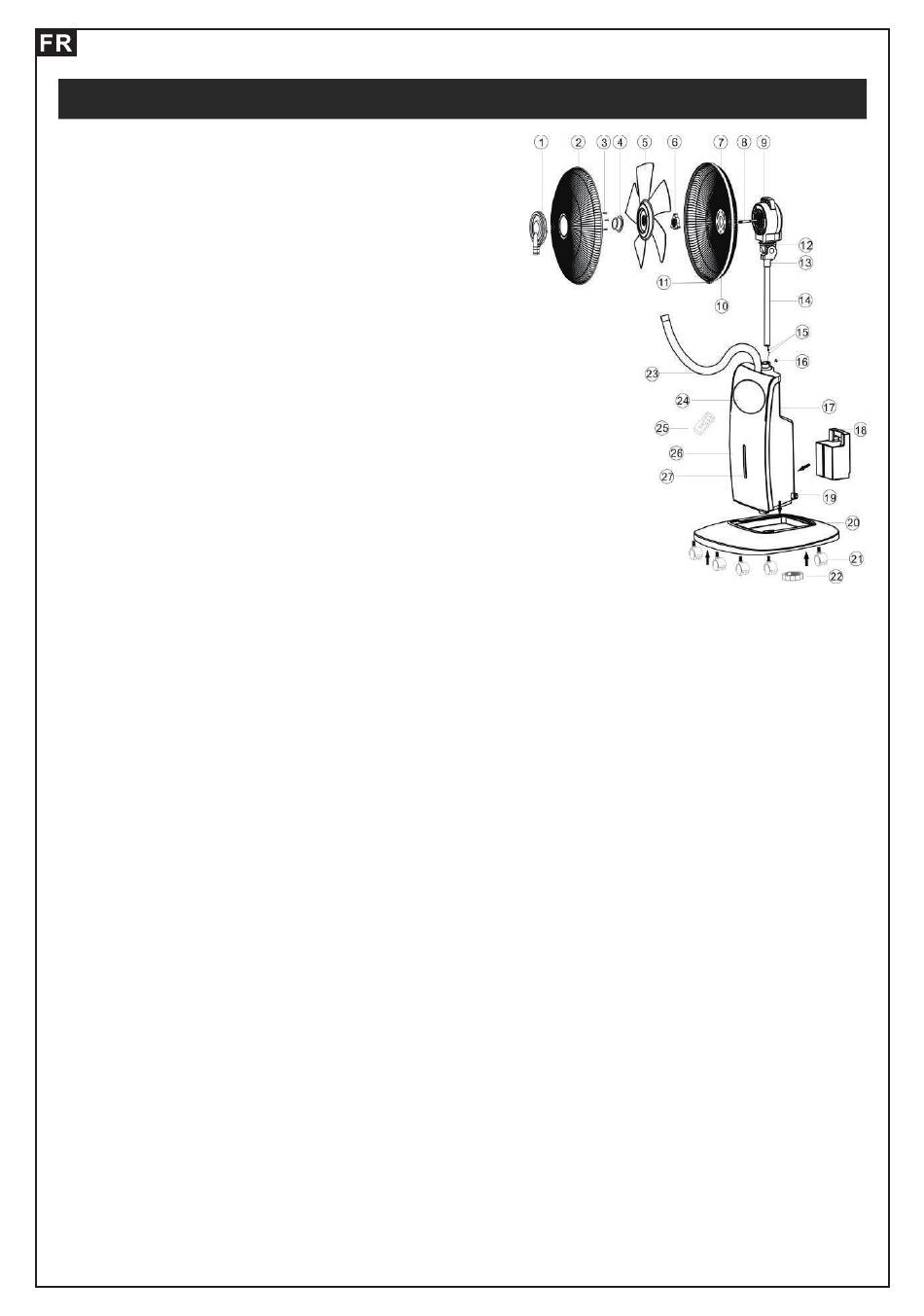

1. Tableau de brumisation
2. Grille frontale
3. Vis de blocage du brumisateur
4. Écrou de blocage de la lame
5. Lames
6. Contre-écrou de la grille
7. Grille arrière
8. Arbre du moteur
9. couvercle du moteur
10. anneau de la grille
11.écrou de blocage de la grille
12. Support du moteur
13. support de connexion
14. Support principal
15.ligne de connexion électrique
16.vis de fixation du support
17. Corps principal
Assemblage de l'appareil :
– Installez les cing roulettes sur la base (20).
– Installez le corps (17) dans la base (20) et utilisez l'écrou de blocage de la base(22) pour
visser fermement la base.
– Connectez la ligne de connexion électrique (15), insérez-la dans le corps principal (17) et
serrez à l'aide de la vis de fixation du support (16).
– Installez le grillage arrière (7) et serrez-le à l'aide de l'écrou de blocage (6) sur le capot du
moteur (12).
– Installez les lames (5) sur la tige du moteur (8) et vissez dans le sens inverse des
aiguilles d'une montre à l'aide de l'écrou de blocage de la lame (4).
L'installation :
– Assurez-vous de retirer toutes les parties de l'emballage de l'intérieur del'appareil.
– Assurez-vous que le ventilateur est hors tension avant de commencer toute opération
d'installation ou de montage.
– L'appareil doit être utilisé avec sa base montée.
– Installer la sortie de brumisation (1) sur le grillage avant (2) et la visser à l'aide des vis de
blocage de la sortie de brumisation (3).
– Assemblez le grillage avant (2) et le grillage arrière (7), et vissez-les à l'aide de la bague
du grillage et serrez-e à l'aide de l'écrou de blocage du grillage (11).
ATTENTION!
• Assurez-vous que les produits sont débranchés du secteur avant de remplir le réservoir
d'eau.
• Utilisez uniquement de l'eau dans le réservoir d'eau. N'ajoutez pas de produits chimiques,
huiles ou autres additifs.
• N'utilisez que de l'eau froide ou tiède dans le réservoir d'eau. L'eau ne doit pasdépasser
les 40°C.
• Placez le ventilateur sur une surface sèche et stable et insérez la fiche dans laprise.
L'appareil émettra un bref «BlP» indiquant qu'il est correctement branchéPour votre
commodité, le ventilateur peut être contrÃ'lé à l'aide du panneau decontrôle situé dans le
corps principal ou à l'aide de la télécommande fournie.
18 Réservoir d'eau
19. écrou de blocage de la
sortie d'eau
20. base
21. Roues
22. Contre-écrou de la base
23. Tube de brumisation
24. panneau de commande
25. télécommande
26. Panneau de décoration
27. Indicateur d'eau
