911 ENVELOPE GENERATOR

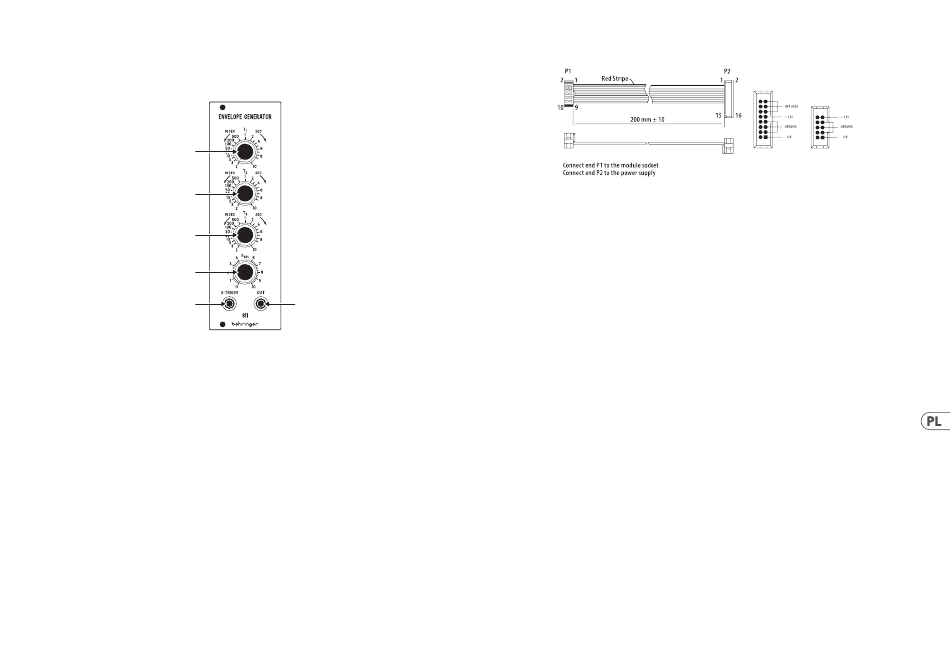

911 ENVELOPE GENERATOR Sterowanica
(PL) Sterowanica
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Kontroluje czas ataku z obwiedni od 2 ms do 10 sekund.
2. T2 (Decay) – Kontroluje czas zanikania obwiedni od 2 ms do 10 sekund.
3. T3 (Release) – kontroluje czas zwalniania obwiedni od 2 ms do 10 sekund.
(6)
4. E sus (Sustain) – Kontroluje czas podtrzymania od 0 do 10 sekund.
5. S-TRIG IN – Podłącz zewnętrzny sygnał wyzwalający za pomocą kabla TS 3,5 mm.
6. OUT – Wyślij kopertę do innego modułu za pomocą kabla TS 3,5 mm.
Podłączenie Zasilania
911 jest dostarczany z wymaganym kablem zasilającym do podłączenia do
standardowego systemu zasilania Eurorack. Wykonaj poniższe czynności,
aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w
szafie typu Rack. Złącze ma wypustkę, która będzie wyrównana ze szczeliną
w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.
Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów
rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,
która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne
ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w
stosunku do otworów montażowych w module przed przykręceniem śrub.
Quick Start Guide
gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem
na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która
będzie dopasowana do gniazda w celu zapewnienia prawidłowej orientacji.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować
moduł w obudowie i włączyć zasilacz.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych
był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby
częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie
zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
