911 ENVELOPE GENERATOR

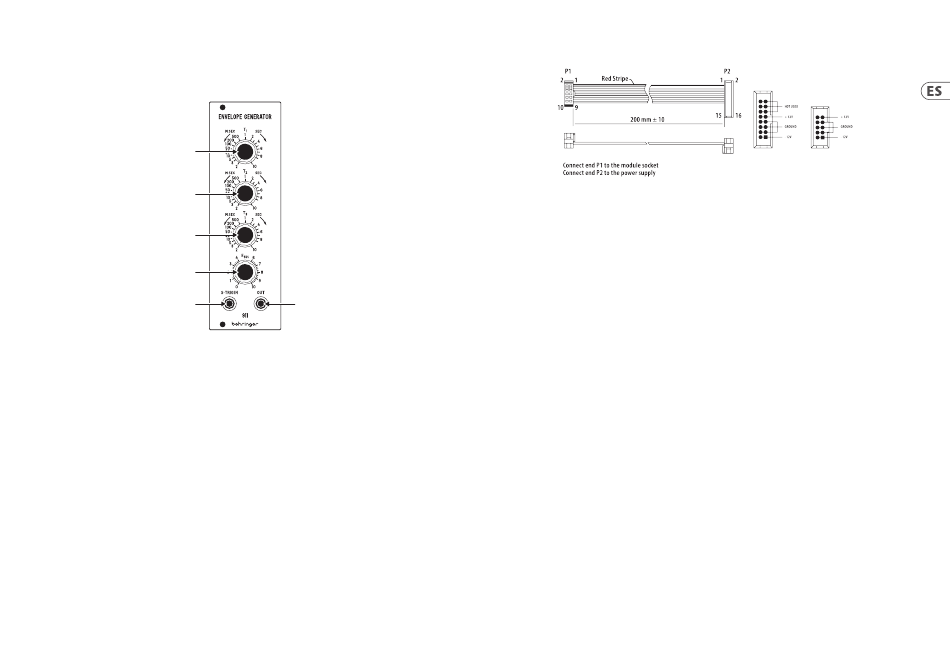

911 ENVELOPE GENERATOR Controles
(ES) Controles
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Controla el tiempo de ataque de la envolvente de 2 ms a
10 segundos.
2. T2 (Decay) – Controla el tiempo de caída de la envolvente de 2 ms a 10 segundos.
3. T3 (Release) – Controla el tiempo de liberación de la envolvente de 2 ms a
10 segundos.
(6)
4. E sus (Sustain) – Controla el tiempo de sostenido de 0 a 10 segundos.
5. S-TRIG IN – Conecte una señal de disparo externa mediante un cable TS de 3,5 mm.
6. OUT – Envíe el sobre a otro módulo mediante cable TS de 3,5 mm.
Conexión Eléctrica
El 911 viene con el cable de alimentación necesario para conectarse a un sistema
de suministro de energía Eurorack estándar. Siga estos pasos para conectar la
alimentación al módulo. Es más fácil realizar estas conexiones antes de que el
módulo se haya montado en una caja de rack.
1. Apague la fuente de alimentación o la caja del bastidor y desconecte el cable
de alimentación.
2. Inserte el conector de 16 pines del cable de alimentación en la toma de
la fuente de alimentación o en la caja del bastidor. El conector tiene una
pestaña que se alineará con el espacio en el zócalo, por lo que no se puede
Instalación
Los tornillos necesarios se incluyen con el módulo para su montaje en una caja
Eurorack. Conecte el cable de alimentación antes del montaje.
Dependiendo de la caja del bastidor, puede haber una serie de orificios fijos
separados 2 HP a lo largo de la caja, o una pista que permita que las placas
roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de
movimiento libre permiten un posicionamiento preciso del módulo, pero cada
placa debe colocarse en una relación aproximada con los orificios de montaje en
su módulo antes de colocar los tornillos.
Quick Start Guide
insertar incorrectamente. Si la fuente de alimentación no tiene un enchufe
con llave, asegúrese de orientar el pin 1 (-12 V) con la raya roja del cable.
3. Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo.
El conector tiene una pestaña que se alineará con el enchufe para una
orientación correcta.
4. Una vez que ambos extremos del cable de alimentación se hayan conectado
firmemente, puede montar el módulo en una caja y encender la fuente
de alimentación.
Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los
orificios de montaje queden alineados con un riel o placa roscada. Coloque los
tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes
en la posición mientras los alinea. Una vez establecida la posición final,
apriete los tornillos.
