911 ENVELOPE GENERATOR

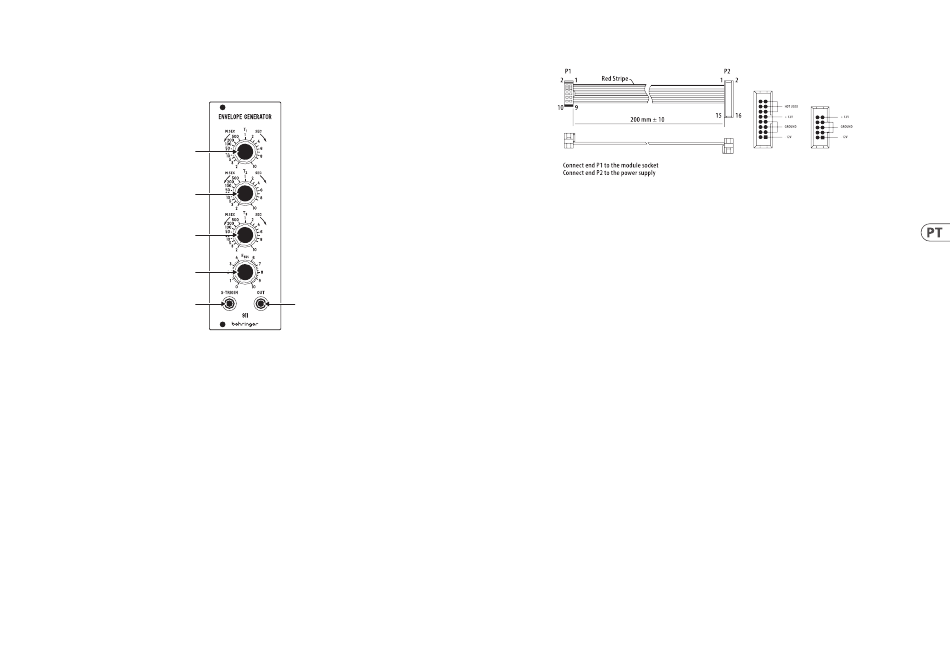

911 ENVELOPE GENERATOR Controles
(PT) Controles
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Controla o tempo de ataque do envelope de 2 ms a 10 segundos.
2. T2 (Decay) – Controla o tempo de decaimento do envelope de 2 ms a 10 segundos.
3. T3 (Release) – Controla o tempo de liberação do envelope de 2 ms a 10 segundos.
(6)
4. E sus (Sustain) – Controla o tempo de sustentação de 0 ou 10 segundos.
5. S-TRIG IN – Conecte um sinal de disparo externo via cabo TS de 3,5 mm.
6. OUT – Envie o envelope para outro módulo via cabo TS de 3,5 mm.
Conexão de Força
O 911 vem com o cabo de alimentação necessário para conexão a um sistema
de fonte de alimentação Eurorack padrão. Siga estas etapas para conectar a
alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo
seja montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de
alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de
alimentação ou no gabinete do rack. O conector possui uma aba que se alinhará
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma
caixa Eurorack. Conecte o cabo de alimentação antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios fixos espaçados
de 2 HP ao longo do comprimento da caixa, ou uma trilha que permite que placas
roscadas individuais deslizem ao longo do comprimento da caixa. As placas
roscadas de movimento livre permitem o posicionamento preciso do módulo,
mas cada placa deve ser posicionada em uma relação aproximada com os orifícios
de montagem em seu módulo antes de prender os parafusos.
Quick Start Guide
com a lacuna no soquete, portanto, não pode ser inserido incorretamente. Se a
fonte de alimentação não tiver um soquete chaveado, certifique-se de orientar
o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo.
O conector possui uma guia que se alinha ao soquete para orientação correta.
4. Depois que as duas extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um gabinete e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack de modo que cada um dos orifícios
de montagem estejam alinhados com um trilho ou placa rosqueada. Prenda
os parafusos parcialmente para começar, o que permitirá pequenos ajustes
no posicionamento enquanto você os alinha. Após a posição final ter sido
estabelecida, aperte os parafusos.
